3

5

6

QUADRO COMANDI - TABLEAU DE COMMANDE
KONTROLLTAFEL - CONTROL BOARD - TABLERO DE MANDOS

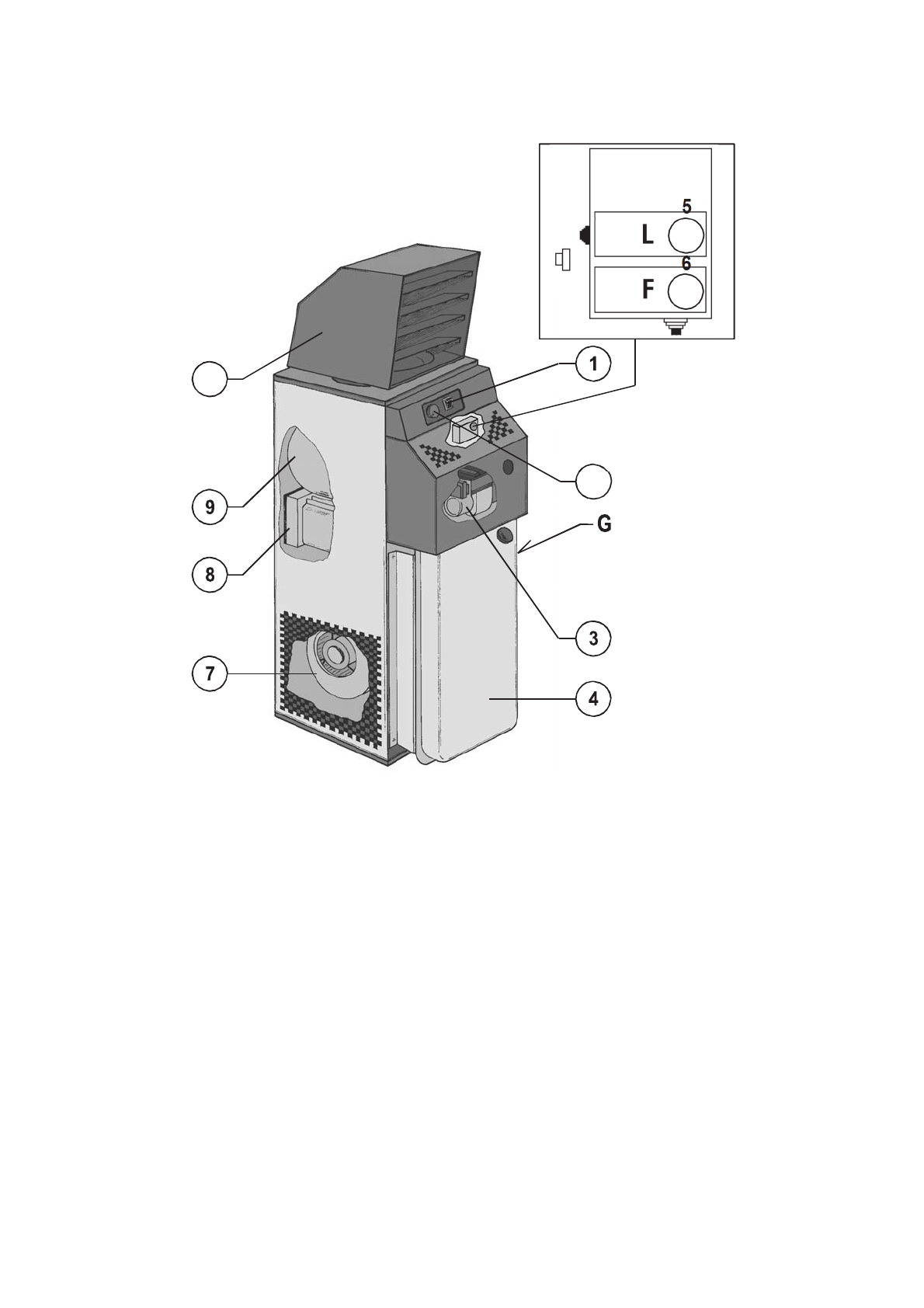

– УСТРОЙСТВО ТЕПЛОГЕНЕРАТОРА














                              10



















РИС

.  1

1

Commutatore Riscaldamento - Arresto - Ventilazione
Commutateur Chauffage - Stop - Ventilation

Schalter Heizung - Stop - Lüftung

Control knob Heat - Stop - Ventilation only Conmutador
calefacción - Paro - Ventilación

Кнопка включения обогрева –ОСТАНОВ-

Режим «вентиляции»

2

Termostato  ambiente
Thermostat  d’ambience
Raumthermostat Room
thermostat   Termostato
ambiente

Комнатный термостат

3

Bruciatore
Brûleur Brenner
Burner
Quemador

Горелка

4

Serbatoio
Reservoir
Oeltank Fuel
tankt Depósito

Топливный бак

5

Termostato di sicurezza a riarmo manuale, L Thermostat
de securité a rearmement manuel, L Sichereitsthermostat
mit manueller entriegelung, L Limit thermostat with
manual restart, L

Termostato de seguridad con restablecimiento manual, L

Ограничит. термостат с ручным перезапуском, L

6

Termostato ventilatore, F
Thermostat ventilateur, F
Luftregler, F

Fan thermostat, F
Termostato ventilador, F

Термостат вентилятора, F

7

Ventilatore
Ventilateur
Ventilator
Fan
Ventilador

         Вентилятор

8

Scambiatore di calore
Echangeur
Austauscher

Heat exchanger
Permutador de calor

         Теплообменник

9

Camera di combustione
Chambre de combustion
Brennkammer
Combustion chamber
Cámara de combustión

Камера сгорания

10

Testata diffusione aria (plenum)
Plenum rotatif

Verstellbarer   Ausblaskopf
Adjustable air head

Cabeza difusión aire (plenum)

Регулируемый воздухораспределитель

2
