6
et mettez des chevilles. En cas de support particulier, utilisez des
chevilles adaptées (ex : plaque de plâtre). Positionnez et vissez la
patte d’accrochage.
1.3.2.2 Raccordement électrique
- L’appareil doit être alimenté en 230V / 50Hz.
1.3.2.2.1 Appareils non équipés de prise :
/HUDFFRUGHPHQWDXVHFWHXUVHIDLWjO¶DLGHG¶XQFkEOH¿OVPRGqOH
0pFDQLTXH RX ¿OV PRGqOH (OHFWURQLTXH SDU O¶LQWHUPpGLDLUH G¶XQ
boîtier de raccordement. Dans des locaux humides comme les salles
d’eau et les cuisines il faut installer le boîtier de raccordement au
moins à 25 cm du sol. L’alimentation de l’appareil doit être directement
raccordée au réseau après le dispositif de coupure omnipolaire
ayant une distance d’ouverture de contact d’au moins 3 mm sans
interrupteur intermédiaire.
-
/HUDFFRUGHPHQWjODWHUUHHVWLQWHUGLW1HSDVEUDQFKHUOH¿O
pilote (noir) à la terre.
Si un appareil pilote ou piloté est protégé par
un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger
O¶DOLPHQWDWLRQGX¿OSLORWHVXUFHGLIIpUHQWLHO

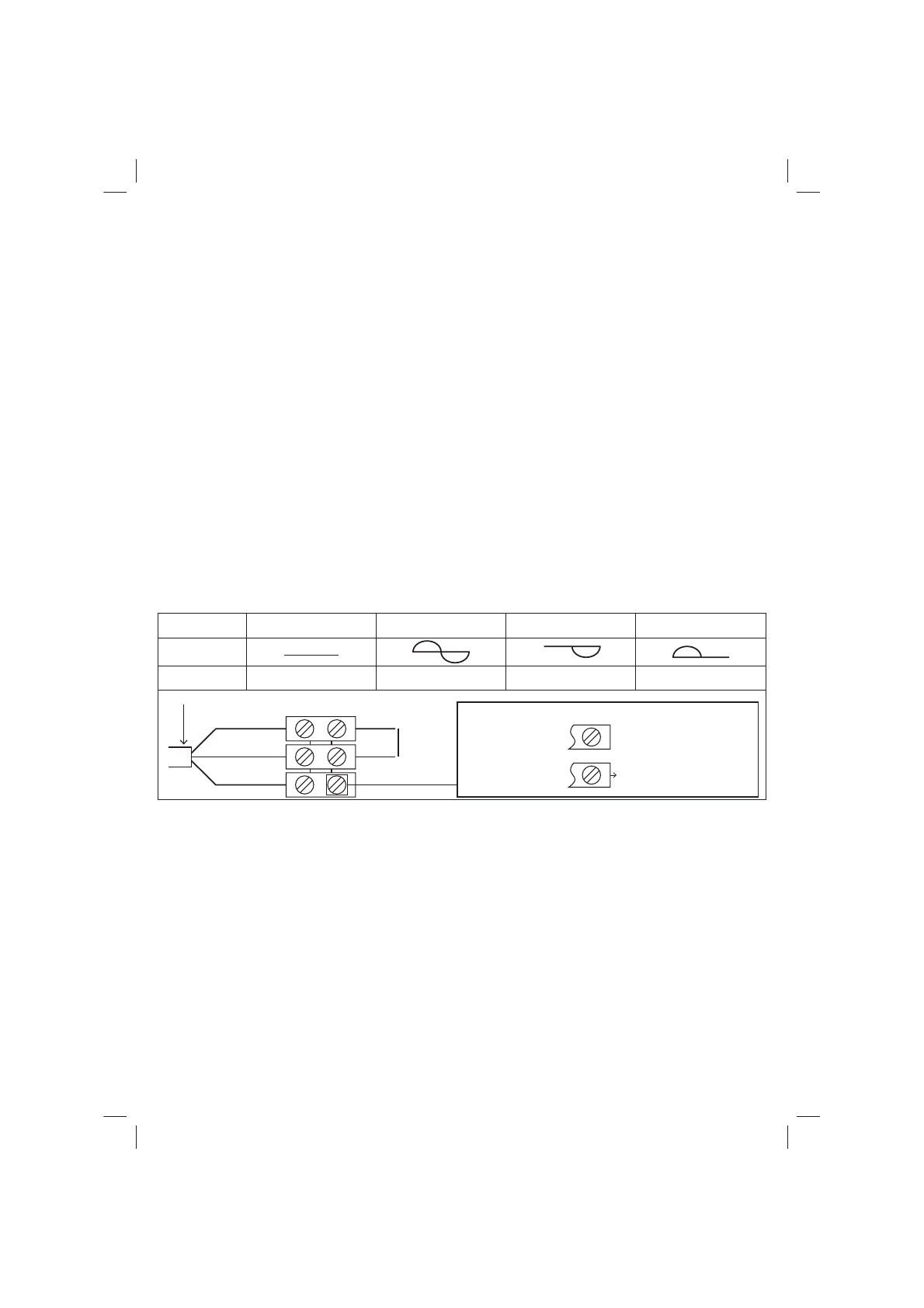

Ordres reçus
Absence de signal
Alternance complète
230 V
Demi-alternance – 115V
Demi-alternance
positive + 115V
Oscilloscope
Réf/neutre
Mode obtenu
CONFORT
ECO
HORS GEL
ARRET CHAUFFAGE
DELESTAGE
Neutre = Bleu
Phase = Marron
Fil Pilote = Noir
Câble d’alimentation
Phase
Neutre
Réseau
Électrique
1
er
cas : appareil seul
2
e
cas : appareil esclave
Appareil non piloté
Le Fil Pilote n’est pas relié
Vers appareil avec cassette
Ou central de programmation
Deux cas possibles :
1.3.2.2.2 Appareils équipés d’une prise :
ATTENTION :
ces appareils ne peuvent pas être installés à poste
¿[HVXUOHPDUFKpIUDQoDLV
1.3.2.3 Installation au mur
(schéma
H
)
- Posez l’appareil incliné sur les supports
C
, faites pivoter l’appareil
pour le poser sur les supports
D
. Abaisser l’appareil sur la patte
G¶DFFURFKDJH 8Q FOLF YRXV LQGLTXH TXH O¶DSSDUHLO HVW ¿[p HW
verrouillé. Pour déverrouiller l’appareil de la patte d’accrochage,
munissez-vous d’un tournevis plat et poussez la languette (située
en haut à gauche de la patte d’accrochage derrière l’appareil) vers
le mur. Soulevez l’appareil tout en maintenant la languette avec le
tournevis. Basculez-le en avant puis retirez-le des supports
C
.
