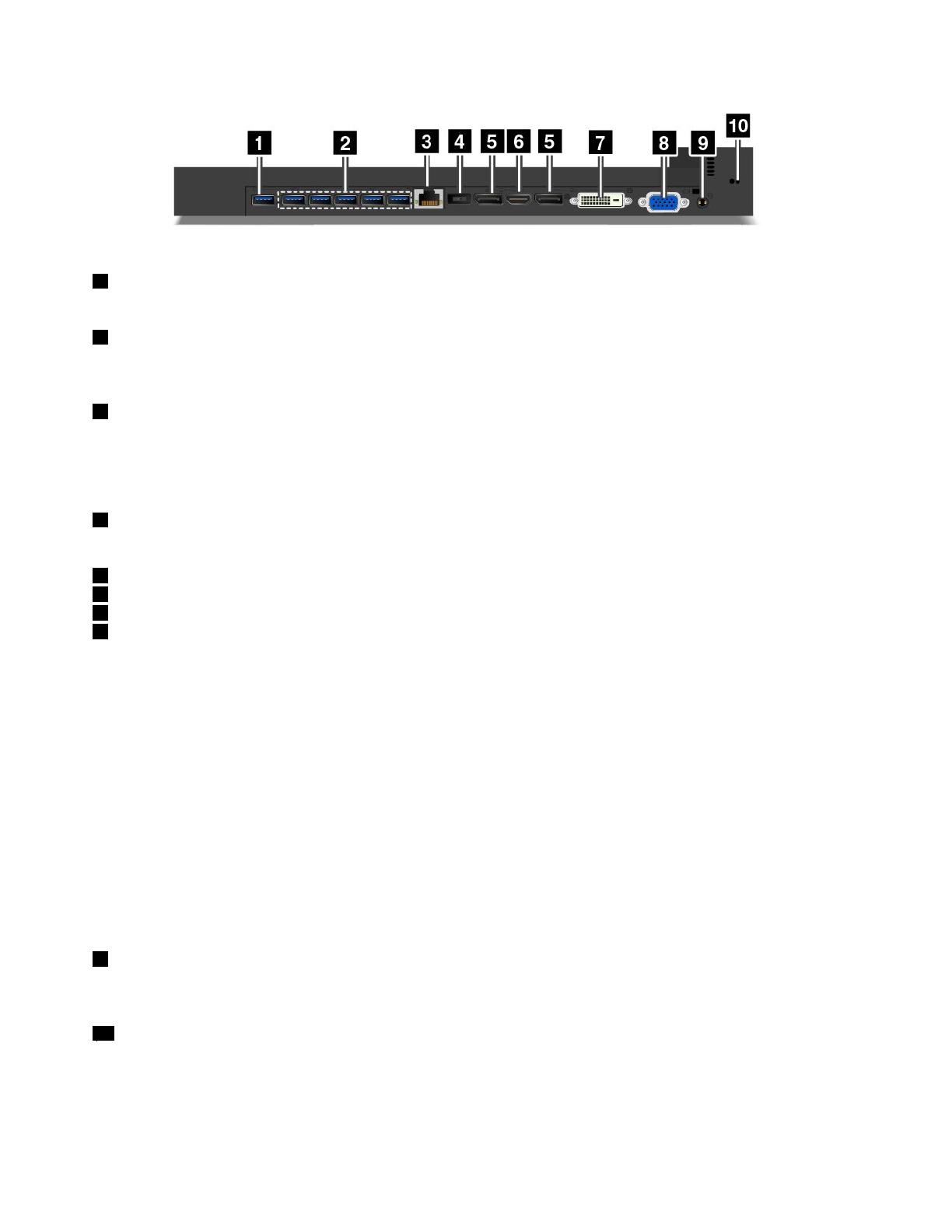

1

Разъем Always On USB

Используйте этот разъем для зарядки устройств, поддерживающих интерфейс USB.

2

Разъемы USB 3.0

Эти разъемы служат для подключения устройств, поддерживающих интерфейс USB, например
USB-клавиатуры, USB-мыши, USB-устройства памяти или USB-принтера.

3

Разъем Ethernet

Через этот разъем компьютер подключается к локальной сети.

Важно:

Когда компьютер присоединен к док-станции, всегда используйте разъем Ethernet и

видеоразъемы (например, разъем HDMI) на док-станции, а не аналогичные разъемы на компьютере.

4

Разъем питания

Через разъем питания компьютер подключается к источнику питания.

5

Разъемы DisplayPort

6

Разъем HDMI

7

Разъем DVI

8

Разъем VGA

Разъемы DisplayPort, разъем HDMI, разъем DVI и разъем VGA служат для подключения компьютера
к совместимому проектору, внешнему монитору и телевизору.

Чтобы подключить к компьютеру дисплей DVI, выполните указанные ниже действия.

1. Убедитесь, что компьютер подключен к док-станции и работает нормально.

2. Выключите компьютер.

3. Подсоедините дисплей DVI к соответствующему разъему док-станции, а затем — к электрической

розетке.

4. Включите дисплей DVI.

5. Включите компьютер.

Примечание:

Перед

включением компьютера включите дисплей DVI. В противном случае система не

распознает дисплей.

9

Аудиоразъем

Служит для подключения наушников или гарнитуры с 3,5-миллиметровым четырехконтактным
разъемом для прослушивания звука с компьютера.

10

Гнездо для защитного замка

Для защиты док-станции от кражи прикрепите ее к столу или другому предмету. Используйте
защитный замок для троса, соответствующий этому гнезду для защитного замка.
