54
|
Кабель LAN-USB
Последовательность действий
1

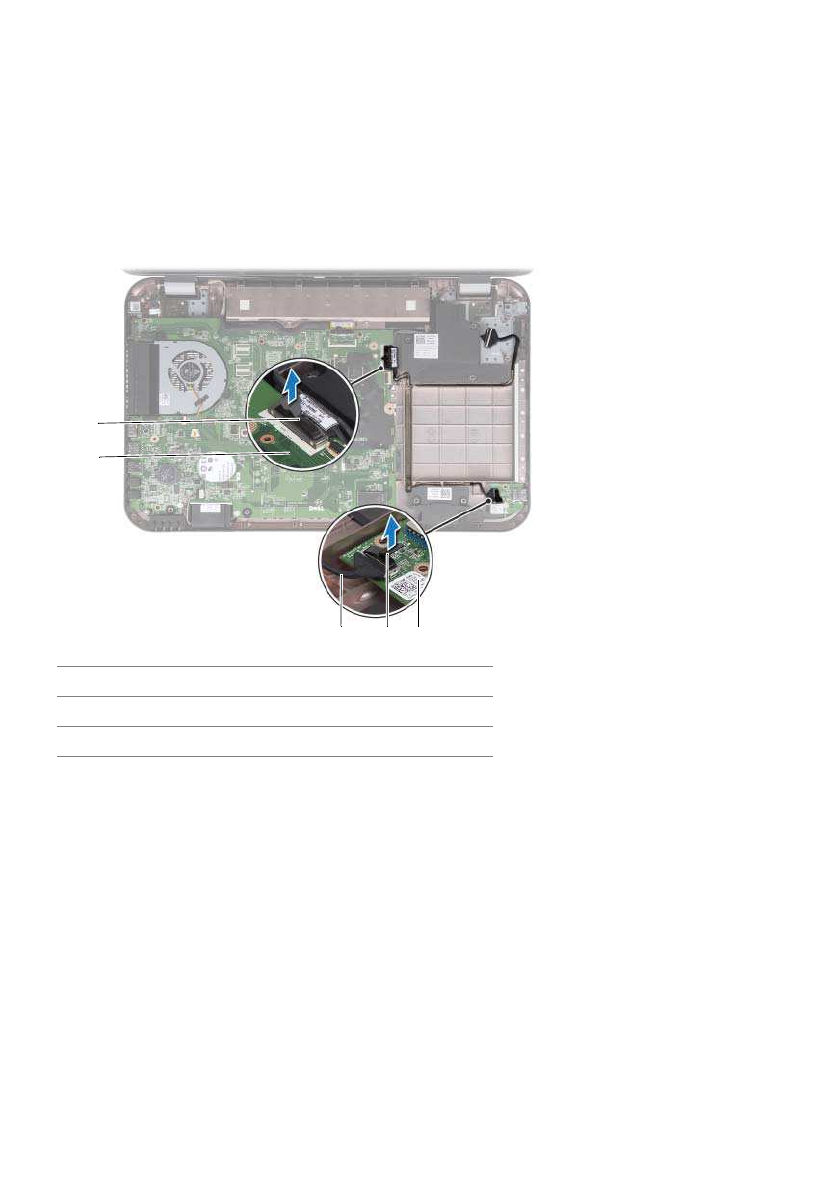

Потяните за язычок, чтобы отсоединить кабель платы USB от его разъема.
2
Потяните за язычок, чтобы отсоединить кабель LAN-USB от разъема системной платы.
3
Сделайте заметки относительно схемы разводки кабеля LAN-USB и извлеките его из
направляющих желобков в корпусе компьютера.
4
Открепите кабель LAN-USB от корпуса компьютера.
1
кабель LAN-USB
2
cистемная плата
3
кабель платы USB
4
язычок
5
плата USB
3
1
2
4
5
Содержание
- 2 Примечания, предупреждения и предостережения
- 3 Содержание
- 4 0 Мини-плата беспроводной сети
- 5 9 Модуль камеры
- 7 Перед началом работы; Выключите компьютер и подключенные устройства; Инструкции по технике безопасности
- 8 Рекомендуемые инструменты
- 11 Декоративная панель; Снятие декоративной панели
- 12 Установка декоративной панели
- 13 Аккумулятор; Извлечение аккумулятора; Замена аккумулятора
- 15 Клавиатура; Извлечение клавиатуры; Предварительные действия
- 16 Последовательность действий
- 18 Замена клавиатуры; Действия после завершения операции
- 19 Нижняя крышка; Снятие нижней крышки
- 20 Установка нижней крышки
- 27 Оптический дисковод; Извлечение оптического дисковода
- 29 Установка оптического дисковода
- 31 Мини-плата беспроводной сети; Извлечение мини-платы беспроводной сети
- 33 Установка мини-платы беспроводной сети
- 35 Извлечение платы mSATA
- 37 Установка платы mSATA
- 39 Упор для рук; Извлечение упора для рук
- 41 Установка упора для рук
- 43 Батарея типа «таблетка»; Извлечение батареи типа «таблетка»
- 45 Замена батареи типа «таблетка»
- 47 Вентилятор; Извлечение вентилятора
- 48 Установка вентилятора
- 49 Плата LAN; Извлечение платы LAN
- 51 Установка платы LAN
- 53 Извлечение кабеля LAN-USB
- 55 Установка кабеля LAN-USB
- 57 Плата USB; Извлечение платы USB
- 59 Установка платы USB
- 61 Дисплей; Снятие дисплея в сборе
- 63 Установка дисплея в сборе
- 64 Снятие лицевой панели дисплея
- 65 Установка лицевой панели дисплея
- 66 Снятие панели дисплея
- 69 Установка панели дисплея
- 71 Модуль камеры; Снятие модуля камеры
- 74 Установка модуля камеры
- 75 Системная плата; Извлечение системной платы
- 79 Установка системной платы
- 80 Ввод метки обслуживания в BIOS
- 81 Радиатор; Извлечение радиатора
- 83 Установка радиатора
- 85 Процессор; Снятие процессора
- 87 Замена процессора
- 89 Разъем адаптера питания; Снятие разъема адаптера питания
- 91 Установка разъема адаптера питания
- 93 Динамики; Извлечение динамиков
- 95 Установка динамиков
- 97 Сабвуфер; Извлечение сабвуфера
- 99 Установка сабвуфера
- 101 Перепрограммирование BIOS
