76
|
Системная плата
Последовательность действий
ПРИМЕЧАНИЕ.
Метка обслуживания компьютера находится на системной плате.
Необходимо ввести метку обслуживания в BIOS после замены cистемной платы.
ПРИМЕЧАНИЕ.
Перед отключением кабелей от системной платы запомните
расположение разъемов, чтобы правильно подключить их после замены
системной платы в сборе.
1
Закройте дисплей и переверните компьютер.
2

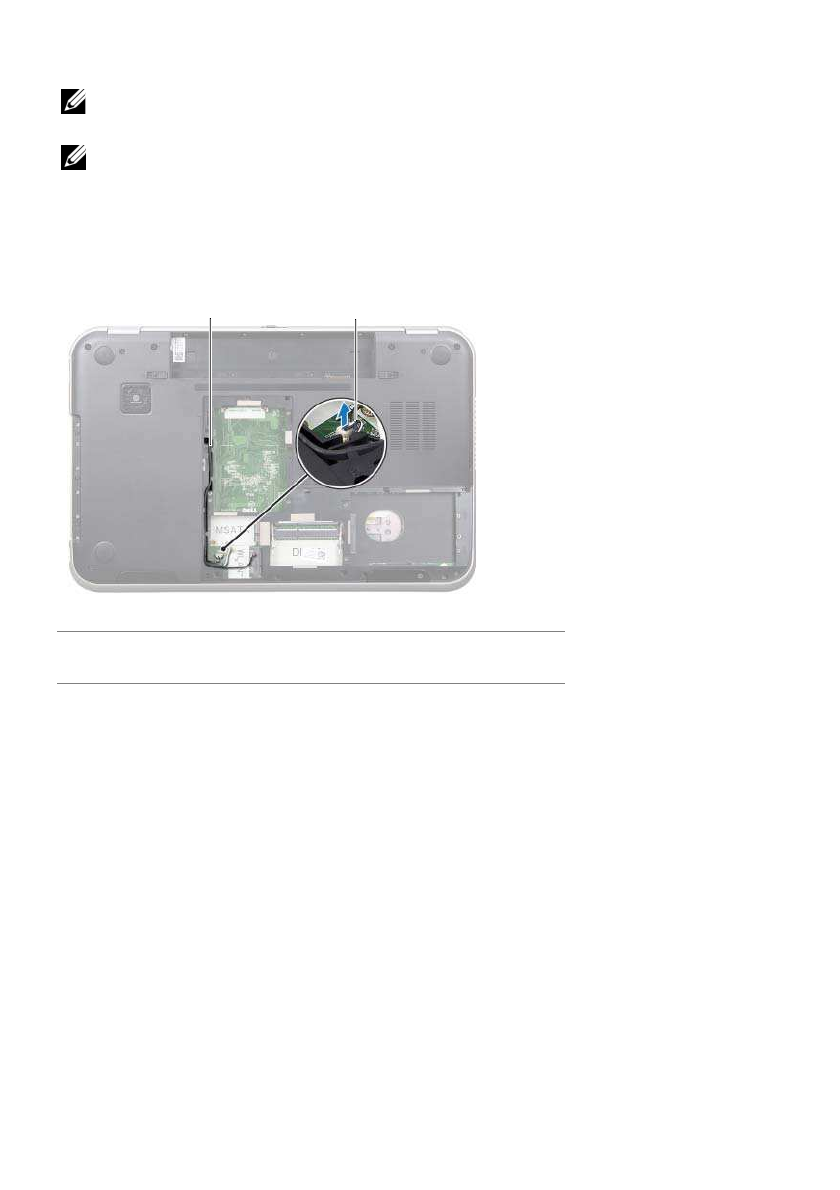

Отсоедините кабель сабвуфера от разъема на системной плате.
1
схема разводки
кабеля сабвуфера
2
кабель сабвуфера
1
2
