Подключение к сети

Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети портативного компьютера
и к концентратору или коммутатору. Для передачи на скорости 100 BASE-TX/1000 BASE-T сетевой кабель
должен принадлежать к 5 категории (не 3) кабелей “витая пара”. Если планируется использование скорости
передачи 100/1000 Мбит/с, необходимо подключить кабель к концентратору 100 BASE-TX/1000 BASE-T (не
концентратору BASE-T4). Для 10Base-T можно использовать кабель “витая пара” категорий 3, 4 и 5. Данным
ноутбуком поддерживается полнодуплексный режим соединения на скорости 10/100 Мбит/с при подключении
к  сетевому  концентратору  с  включенным  режимом  “дуплекс”.  По  умолчанию  программное  обеспечение
выбирает наиболее высокую скорость передачи, вмешательство пользователя не требуется.

1000BASE-T (или гигабитный сетевой интерфейс) поддерживается только некоторыми моделями.

Кабель типа “витая пара”

Этот  кабель  используется  для  подсоединения  карты  Ethernet  к  устройствам  (обычно
к  концентратору  или  коммутатору)  и  называется  “прямой  витой  парой  Ethernet”
(TPE). Разъемы на его концах называются RJ-45, и они не совместимы с телефонными
разъемами RJ-11. При соединении двух компьютеров между собой без использования
концентратора, требуется сетевой кабель с перекрестным соединением (Модель Fast-
Ethernet). Модели с гигабитным сетевым интерфейсом поддерживают автоматическое
определение  сетевого  кабеля  с  перекрестным  соединением,  который  приобретается
отдельно.

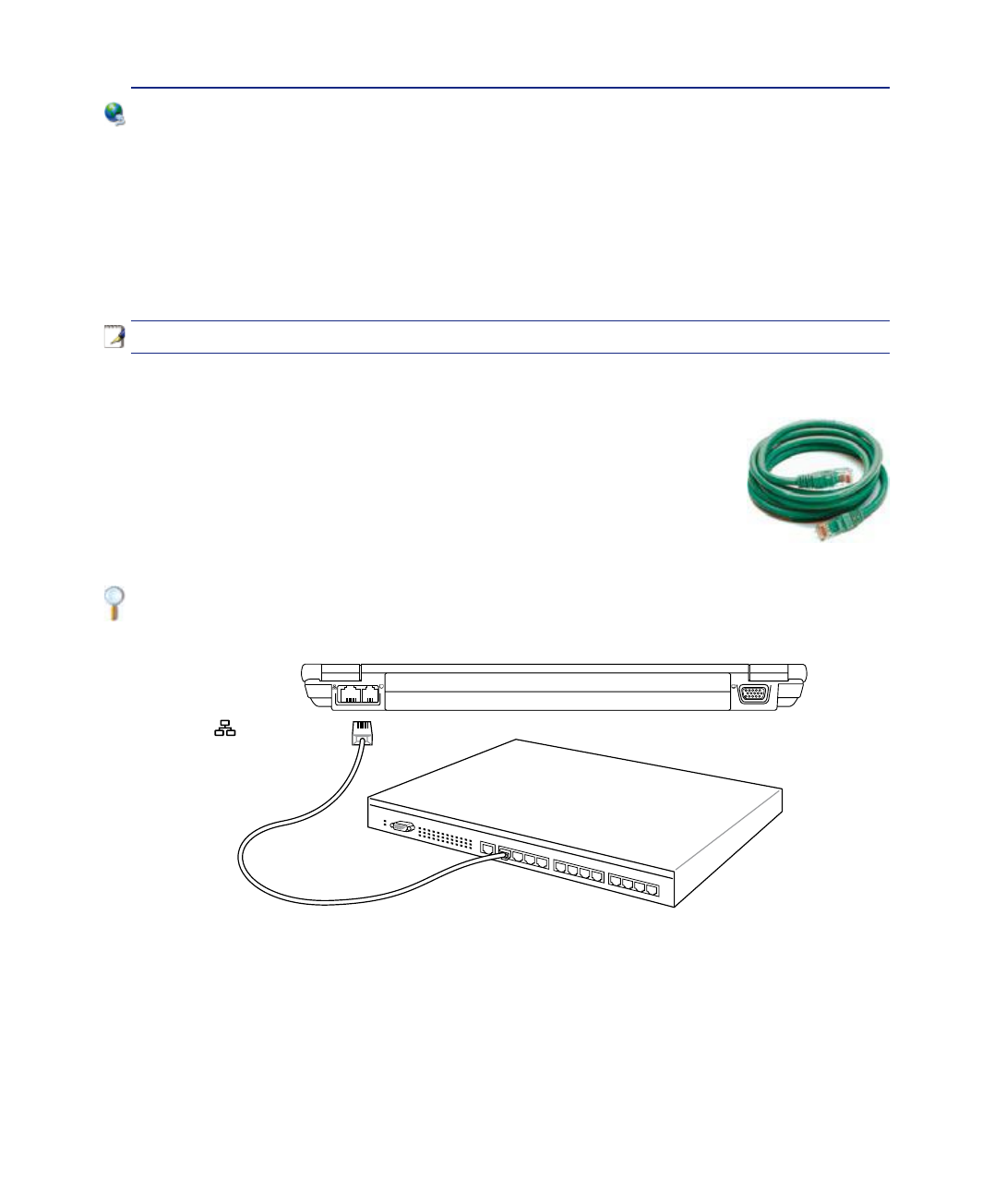

Пример подключения портативного компьютера к сетевому концентратору или коммутатору с помощью
встроенного контроллера Ethernet:

 Сетевой разъем по

размеру  больше�

Сетевой концентратор или коммутатор

Сетевой кабель с разъемами RJ-45
