GPSMAP 278 Руководство пользователя

113

Первый сильный отраженный сигнал задает уровень дна. Более
слабые вторичные отраженные сигналы обеспечивают более
подробные данные. Сильные отраженные сигналы будут пока-
заны на экране темным цветом, а самые сильные – красным.

Расшифровка изображения на экране
эхолота

Необходимо понять, что излучатель посылает луч вниз по
направлению к дну, аналогично лучу фонарика. Этот луч имеет
малый диаметр около судна. По мере приближения к дну диа-
метр луча увеличивается. См. п. «Зона покрытия излучателя».
Картинка, показанная на странице эхолота, не является 3-мерным
изображением подводного мира. Это 2-мерное изображение,
подобное фотографии аквариума. На экране показана только
глубина подводных объектов; Вы не можете определить их гори-

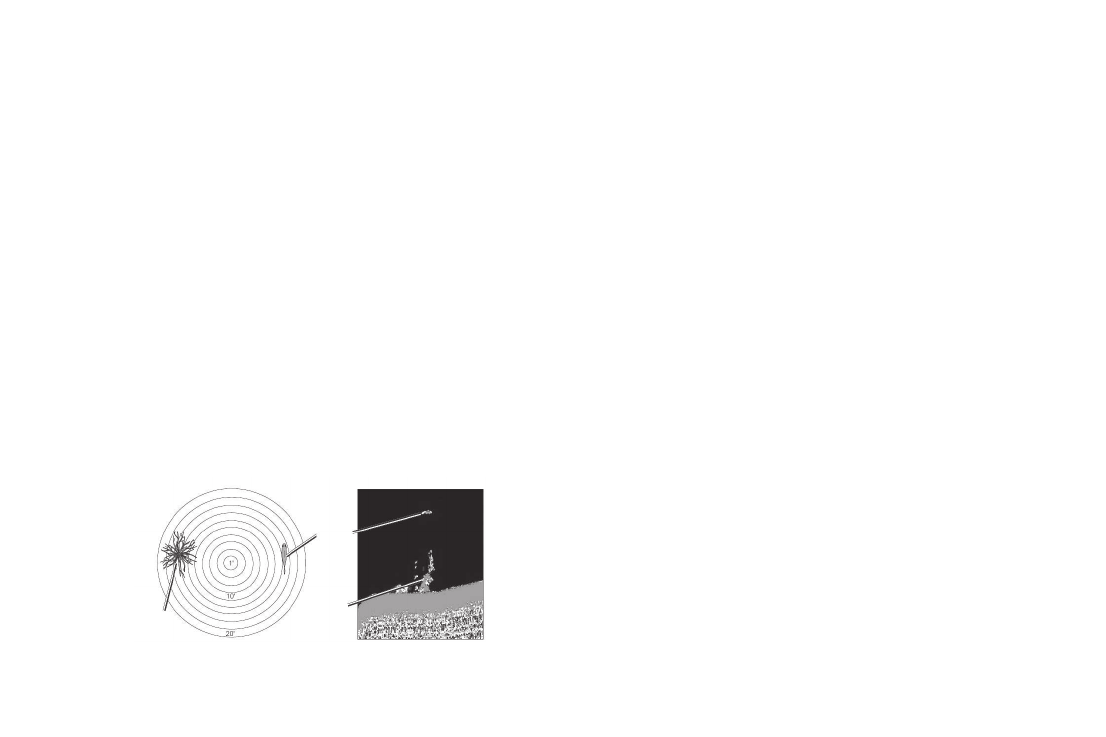

зонтальное местоположение. Давайте обратимся к рисунку, при-
веденному ниже. В действительности рыба не находится прямо
над деревом, но на странице эхолота это выглядит именно так.

Зона покрытия излучателя

Область, покрываемая переданной звуковой волной, опреде-
ляется углом конуса излучателя и глубиной. Излучатель с
частотой 50 кГц образует широкий конус 40

с шириной зоны

покрытия около 2/3 глубины. Однако при использовании широ-
кого луча излучателя достигается меньшее разрешение, и на
экране будет показано менее подробное изображение дна.
Как показано на рис. справа, при глубине 30 футов угол конуса
40о (50 кГц) покрывает круг диаметром около 20 футов.

Излучатель с частотой 200 кГц образует узкий конус 10

шириной зоны покрытия около 2/10 глубины. Однако при этом
достигается высокая степень разрешения. Как показано на
рис. справа, при глубине 30 футов угол конуса 10

(200 кГц)

покрывает круг диаметром около 6 футов.

Двухчастотный режим трансдьюсера обеспечивает широкую
область покрытия и высокий уровень разрешения дна.

Вид воды сверху

Экран эхолота

Tree =

дерево

Tree =

дерево

Fish =

рыба
