Функции и управление

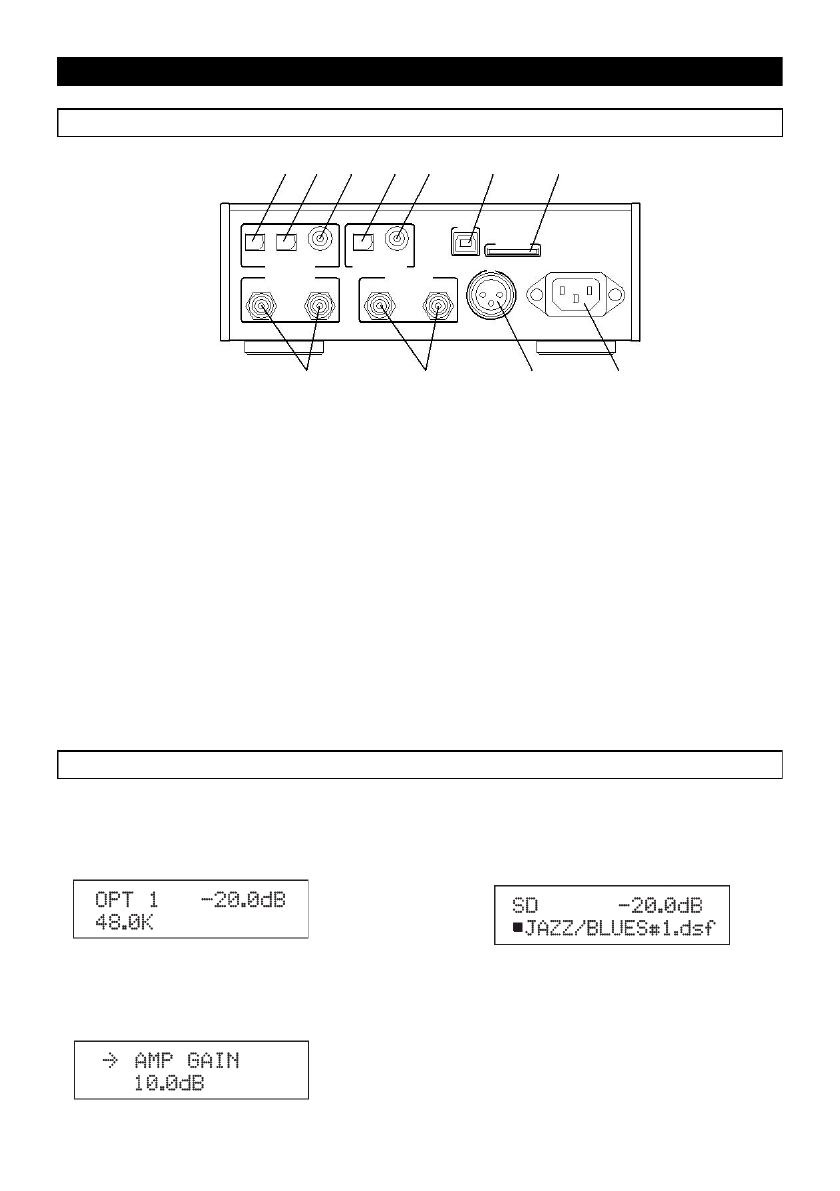

Задняя панель

❶

❷

❸

❹

❺

❻

❼

USB

SD CARD

1

OPTICAL

2

COAXIAL

OPTICAL

COAXIAL

DIG ITAL IN

DIG ITAL OUT

IN

ANALOG OUT

ANALOG IN

RIGHT

LEFT

RIGHT

LEFT

AES/EBU

AC IN

❽

❾

0

1

❽

Разъемы [ANALOG OUT] (LEFT, RIGHT)

(

разъемы RCA)

Данные

разъемы

предназначены

для

подключения усилителя и т.п.

Сигнал  транслируется  через  эти разъемы,  когда

переключатель  [OUTPUT  SEL]  на  передней

панели находится в положении «вниз».

❾

Разъемы [ANALOG IN] (LEFT, RIGHT)/

разъемы RCA

Данный разъем принимает аналоговый аудио

сигнал.

Предназначен  для  подключения  аналоговых

аудио-устройств,  либо  цифровых  устройств,  не

имеющих цифрового вывода сигнала.

Для  прослушивания  музыки  через  разъемы
[ANALOG  IN]

выберите  “ANALOG”  поворотом

ручки  регулятора  [IN-PUT  SEL]  на  передней

панели.

0

Разъем подключения [AES/EBU]/

XLR female

Данный  разъем  предназначен  для  получения

цифрового аудио сигнала в формате AES/EBU и

используется  для  подключения  цифровых

устройств, таких как CD плеер.

Для  прослушивания  музыки  через  этот  разъем

выберите

“AES/EBU”

поворотом

ручки

регулятора [IN-PUT SEL] на передней панели.

1

Разъем  питания [AC IN]

Для подключения силового кабеля идущего в

комплекте.

Дисплей

Дисплей работает в трех основных режимах

•

Стандартный режим

Дисплей отображает источник аудио, частоту

дискретизации и уровень громкости.

•

Режим SD карты

Когда  источником  звука  является  карта  “SD”,

дисплей  отображает  следующую  информацию:

уровень  громкости,  статус  воспроизведения  и

название текущего файла/папки.

•

Режим меню

Переход  в  меню  осуществляется  нажатием

кнопки  [MENU]  на  пульте  ДУ.  В  этом  режиме

дисплей  отображает  пункты  меню  и  текущие

настройки.

Подробно режим меню описан на стр. E-11.
