Функции и управление

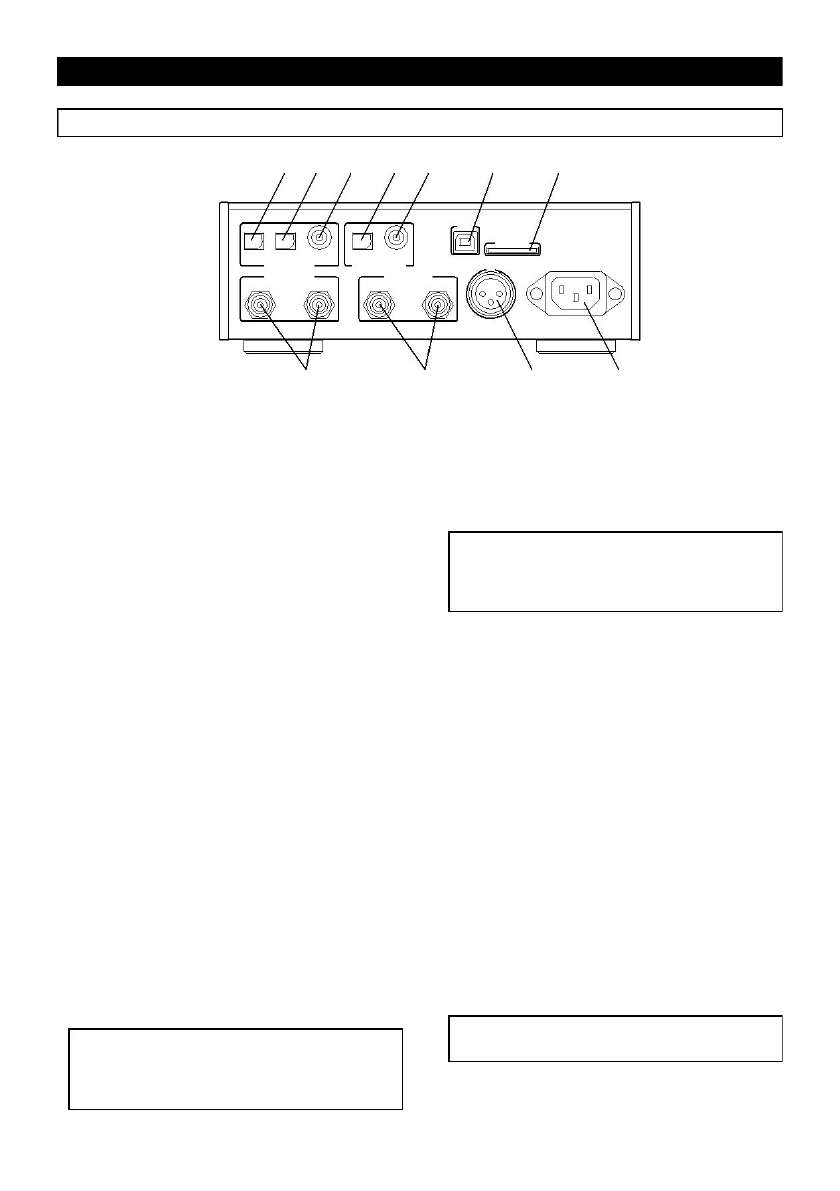

Задняя панель

❶

❷

❸

❹

❺

❻

❼

USB

SD CARD

1

OPTICAL

2

COAXIAL

OPTICAL

COAXIAL

DIG ITAL IN

DIG ITAL OUT

IN

ANALOG OUT

ANALOG IN

RIGHT

LEFT

RIGHT

LEFT

AES/EBU

AC IN

❽

❾

0

1

❶

Разъем [DIGITAL IN - OPTICAL 1]

Данный  разъем  предназначен  для  цифрового

аудио  сигнала  S/PDIF  и  предназначен  для

подключения  цифровых  устройств,  таких  как  CD

плеер.

Для  прослушивания  музыки  с  этого  источника

выберите  “OPT1”  поворотом  ручки  регулятора
[INPUT SEL]

на передней панели.

❷

Разъем [DIGITAL IN - OPTICAL 2]

Данный  разъем  предназначен  для  цифрового

аудио  сигнала  S/PDIF  и  предназначен  для

подключения  цифровых  устройств,  таких  как  CD

плеер.

Для  прослушивания  музыки  с  этого  источника

выберите  “OPT2”  поворотом  ручки  регулятора
[INPUT SEL]

на передней панели.

❸

Разъем [DIGITAL IN - COAXIAL] /

разъем RCA

Данный  разъем  предназначен  для  цифрового

аудио  сигнала  S/PDIF  и  предназначен  для

подключения  цифровых  устройств,  таких  как  CD

плеер.

Для  прослушивания  музыки  с  этого  источника

выберите  “COX”  поворотом  ручки  регулятора
[INPUT SEL]

на передней панели.

❹

Разъем [DIGITAL OUT - OPTICAL]

Данный  разъем  предназначен  для  подключения

цифровых аудио устройств.

Через  этот  разъем  выводится  цифровой

аудиосигнал,  который  устройство  получает  в

формате S/PDIF.

<

Памятка>:  Если  источником  звука  является

аналоговый  сигнал  или  файл  DSF,  через

разъем  [DIGITAL  OUT]  сигнал  не  будет

транслироваться.

❺

Разъем [DIGITAL OUT - COAXIAL] /

RCA

штекер)

Данный разъем предназначен для подключения

цифровых аудио устройств.

Через этот разъем выводится цифровой аудио

сигнал, который устройство получает в формате
S/PDIF.

<

Памятка>: Если источником звука является

аналоговый  сигнал  или  файл  DSF,  через

разъем  [DIGITAL  OUT]  сигнал  не  будет

транслироваться.

❻

Разъем [USB]

Данный  разъем  предназначен  для  подключения

ПК  при  помощи  кабеля  USB.  Вы  можете

передавать  цифровой  аудио  сигнал  со  своего

компьютера.

Для  прослушивания  музыки  с  ПК  выберите
“USB”

поворотом  ручки  регулятора  [INPUT  SEL]

на передней панели.

❼

Слот для карты памяти [SD CARD]

Данный  слот  предназначен  для  использования

карт  памяти  в  формате  SD  (или  SDHC).  Карту

памяти необходимо вставлять надписью вверх.

HP-A8

может  воспроизводить  файлы  DSF,

записанные  на  карту  памяти.  Вы  также  можете

использовать  карту  SD  для  обновления

прошивки устройства.

При  извлечении  карты  памяти  следуйте

процедуре  описанной  в  инструкции  (см.
“

Извлечение SD карты” на странице E-10).

<

Памятка>: Устройство не поддерживает

карты памяти в формате SDXC.

E-5
