Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Насос фонтанный

|

  |

4

5

Инструкции

по применению

Устройство

1

Насадка

2

Трубка удлинительная

3

Тройник

4

Вентиль подачи воды (фонтан)

5

Штуцер выходной (водопад)

6

Вентиль подачи воды (водопад)

7

Насос

8  Переходник

Подготовка к работе

Соберите насос в следующей последовательности:

`

установите (при необходимости)

удлинительную трубку

2

;

`

установите (при необходимости) тройник

3

;

`

установите  шланг  на  штуцер

5

  (для  подачи

воды  к  водопаду)  или  соответствующую  на

-

садку

1

 для желаемого типа фонтана: «коло

-

кольчик»,  «каскад»  или  «гейзер»  (при  нали

-

чии в данной модели).

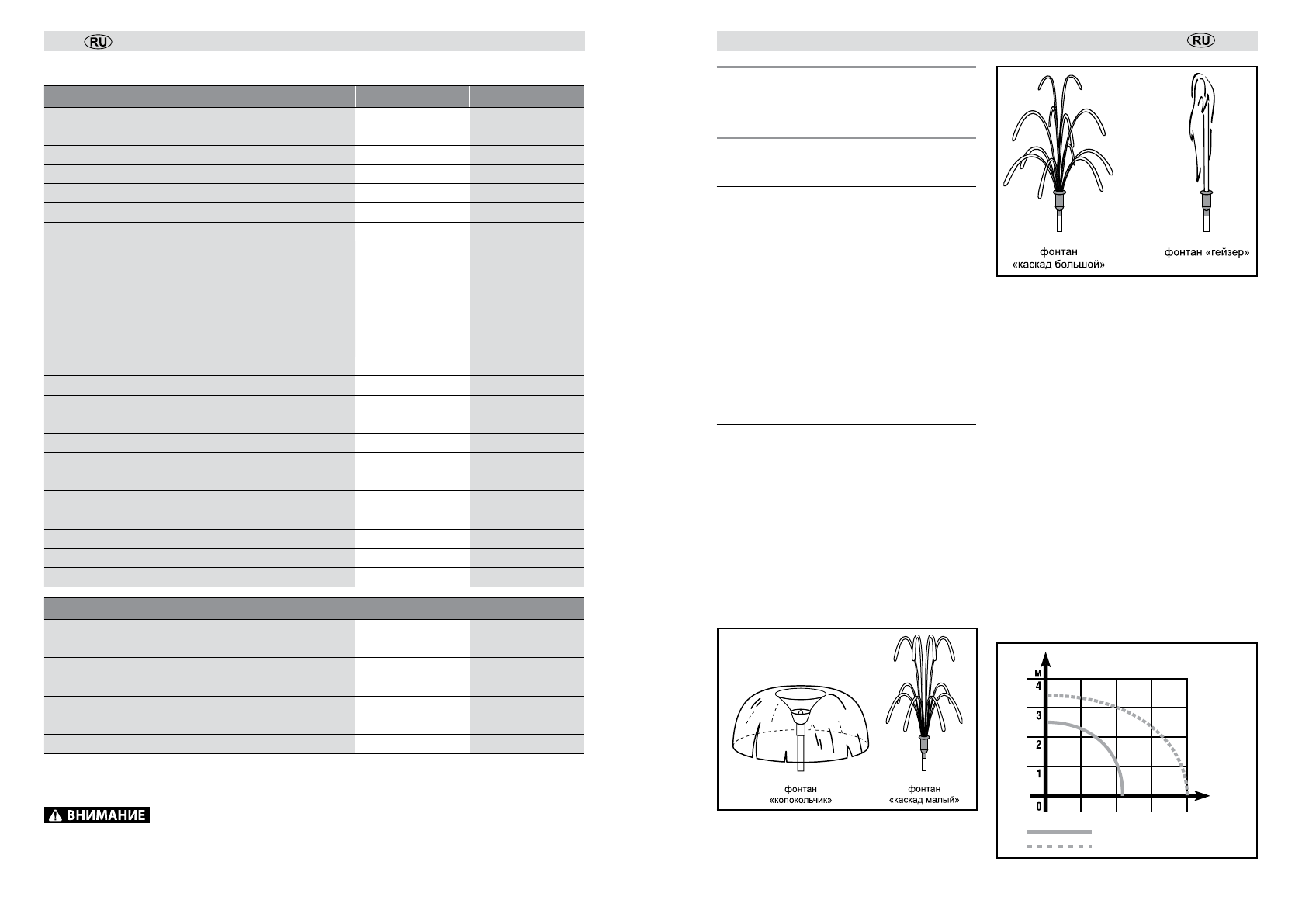

Примерная форма каждого фонтана

показана на рисунке.

Примечание

! Форма и высота показанного фон

-

тана  являются  примерными  и  могут  отличаться

в зависимости от мощности насоса, глубины по

-

гружения и высоты подачи воды, модели насадки

и ее регулировки (для фонтана «колокольчик»).
Установите насос в водоем и закрепите его

на опорной поверхности.
Отрегулируйте  с  помощью  подставок  или  теле

-

скопических  трубок  (для  модели  GFP-50-3.4-U)

высоту  насадки  над  поверхностью  воды.  Реко

-

мендуемая высота – по нижний срез насадки.
Откройте  соответствующий кран для  необходи

-

мого  режима  работы  насоса:  фонтан  (кран

4

)

или водопад (кран

 6

).

Примечание!

 Насос не имеет системы автомати

-

ческого отключения при отсутствии расхода воды

через него. Не допускается работа насоса с пере

-

крытым  трубопроводом  подачи  воды  и  «всухую»

(без забора воды).
Зависимость производительности насоса, а зна

-

чит напора и высоты струи, от глубины погруже

-

ния приведена на рисунке.

ÇÍÔÃ-33-2.5
ÇÍÔÃ-50-3.4

50

40

30

20

ë/ìèí

Убедитесь в отсутствии повреждений изделия и комплекта деталей,

которые могли возникнуть при транспортировке.

Технические характеристики

Артикул

ЗНФГ-33-2.5

ЗНФГ-50-3.4

Номинальное напряжение питания, В

220

220

Частота тока, Гц

50

50

Номинальная потребляемая мощность, Вт

50

85

Максимальная производительность, л/мин

33

50

Максимальная глубина погружения, м

3

3

Максимальная высота подъема воды, м

2,5

3,4

Максимальная высота струи насадки, см:

Р120 (колокольчик)*

45

–**

Р150 (колокольчик)

–

75

Р220 (каскад)

120

–

Р222 (каскад большой)

120

–

Р250 (каскад большой)

–

125

Р320 (гейзер)

25

–

Р350 (гейзер)

–

40

Диаметр трубки

G1/2˝

G1˝

Наличие телескопических трубок

–

+

Наличие тройника

+

+

Длина сетевого кабеля, м

10

10

Уровень звукового давления (k=3), дБ

–

–

Уровень звуковой мощности (k=3), дБ

–

–

Среднеквадратичное виброускорение (k=1.5), м/с

2

–

–

Степень защиты корпуса

IP68

IP68

Класс безопасности по ГОСТ 12.2.007.0-75

I

I

Масса изделия / в упаковке, кг

2,3 / 2,7

3,0 / 3,4

Срок службы, лет

5

5

Комплект поставки

Насос

1 шт.

1 шт.

Набор насадок (состав – см. таблицу характеристик)

1 компл.

1 компл.

Трубка удлинительная

1 шт.

1 шт.

Тройник

1 шт.

1 шт.

Переходник

1 шт.

1 шт.

Инструкции по безопасности

1 экз.

1 экз.

Руководство по эксплуатации

1 экз.

1 экз.

 * указан максимальный диаметр колокола
 ** прочерк означает, что данная насадка в этой модели отсутствует
