Насос фонтанный

|

  |

4

5

бой  право  вносить  в  его  конструкцию  незначи-

тельные изменения, не отраженные в настоящем

руководстве  и  не  влияющие  на  эффективную

и безопасную работу изделия.

Инструкции

по применению

Устройство

1

Насадка

2

Трубка удлинительная

3

Тройник

4

Вентиль подачи воды (фонтан)

5

Штуцер выходной (водопад)

6

Вентиль подачи воды (водопад)

7

Насос

8

Переходник

Подготовка к работе

Соберите насос в следующей

последовательности:

`

установите (при необходимости)

удлинительную трубку

2

;

`

установите (при необходимости) тройник

3

;

`

установите  шланг  на  штуцер

5

  (для  подачи

воды  к  водопаду)  или  соответствующую  на-

садку

1

 для желаемого типа фонтана: «коло-

кольчик», «каскад» или «гейзер».

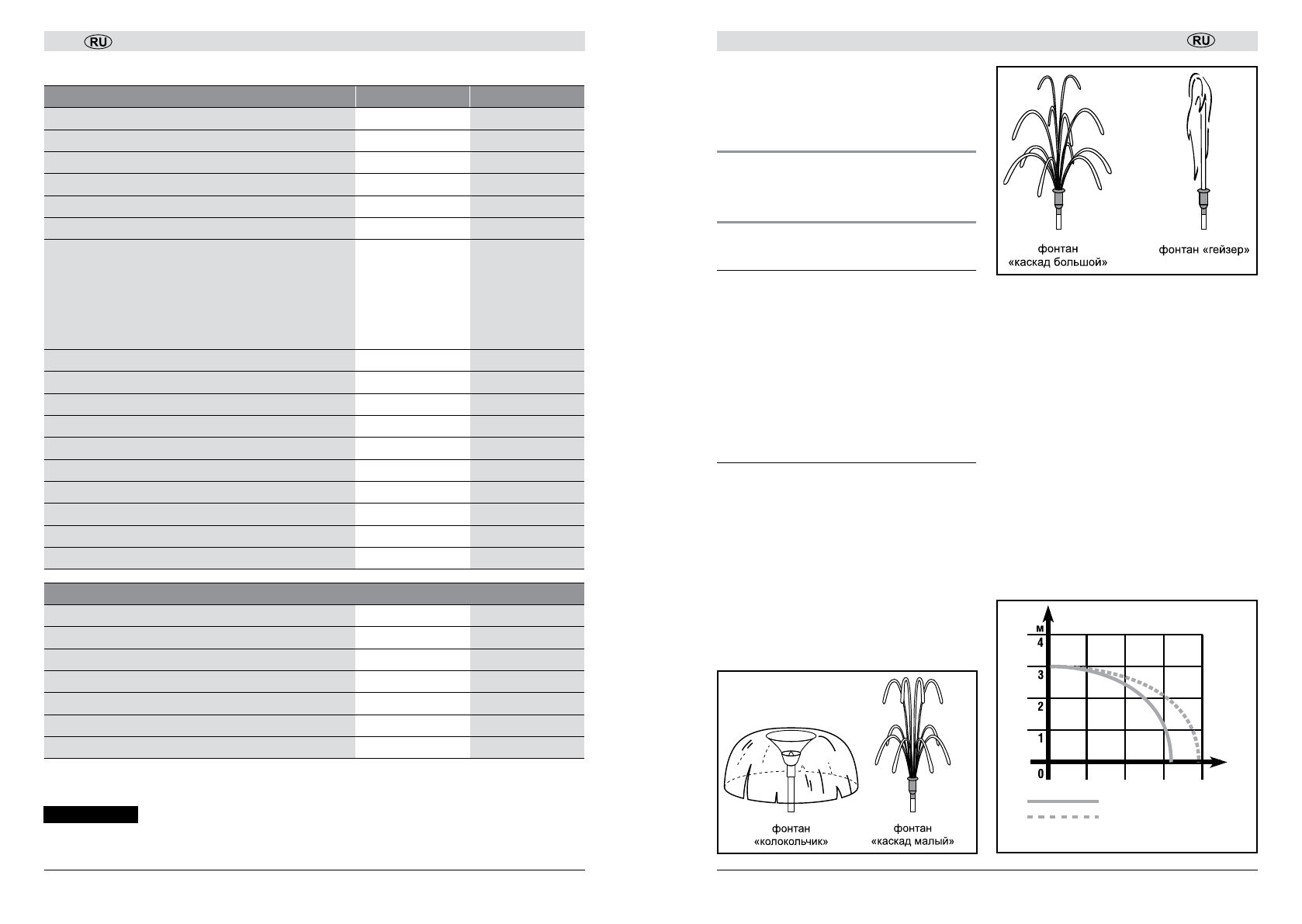

Примерная форма каждого фонтана

показана на рисунке.

Примечание!

Форма и высота показанных фон-

танов являются примерными и могут отличаться

в зависимости от мощности насоса, глубины по-

гружения и высоты подачи воды, модели насадки

и ее регулировки (для фонтана «колокольчик»).
Установите насос в водоем и закрепите его

на опорной поверхности с помощью присосок.
Отрегулируйте с помощью подкладок под опоры

высоту  насадки  над  поверхностью  воды.  Реко-

мендуемая высота – по нижний срез насадки.
Откройте  соответствующий кран для  необходи-

мого  режима  работы  насоса:  фонтан  (кран

4

)

или водопад (кран

6

).

Примечание!

 Насос не имеет системы автомати-

ческого отключения при отсутствии расхода воды

через него. Не допускается работа насоса с пере-

крытым  трубопроводом  подачи  воды  и  «всухую»

(без забора воды).
Зависимость производительности насоса, а зна-

чит напора и высоты струи, от глубины погруже-

ния приведена на рисунке.

ÇÍÔ×-23-1.9-C
ÇÍÔ×-29-2.3-Ñ

5

10

20

30

ë/ìèí

ВНИМАНИЕ!

Убедитесь в отсутствии повреждений изделия и комплекта деталей, которые могли возник-

нуть при транспортировке.

Технические характеристики

Артикул

ЗНФЧ-23-1.9-C

ЗНФЧ-29-2.3-С

Напряжение сети питания, В

220

220

Частота тока, Гц

50

50

Номинальная потребляемая мощность, Вт

38

50

Максимальная производительность, л/мин

23

29

Максимальная глубина погружения, м

3

3

Максимальная высота подъема воды, м

1,9

2,3

Максимальная высота струи насадки, см:

Р120 (колокольчик)*

35

42

Р220 (каскад)

90

110

Р222 (каскад большой)

90

120

Р320 (гейзер)

18

23

Диаметр патрубка

G1/2˝

G1/2˝

Наличие тройника

+

+

Длина сетевого кабеля, м

10

10

Степень защиты корпуса

IP68

IP68

Уровень звукового давления (k=3), дБ

–

–

Уровень звуковой мощности (k=3), дБ

–

–

Среднеквадратичное виброускорение (k=1.5), м/с

2

–

–

Класс безопасности по ГОСТ 12.2.007.0-75

I

I

Масса изделия / в упаковке, кг

2,1 / 2,4

2,1 / 2,4

Срок службы, лет

5

5

Комплект поставки

Насос

1 шт.

1 шт.

Трубка удлинительная

1 шт.

1 шт.

Тройник

1 шт.

1 шт.

Набор насадок (Р120, Р220, Р222, Р320)

1 компл.

1 компл.

Переходник

1 шт.

1 шт.

Руководство по эксплуатации

1 экз.

1 экз.

Инструкции по безопасности

1 экз.

1 экз.

* указан максимальный диаметр колокола
