Leo (775422) - Инструкция по эксплуатации - Страница 7

12

13

використовуйте шланг або трубу такого ж діаметру, що й всмоктуючий патрубок
насоса. Якщо висота всмоктування більше ніж 4 м, використовуйте шланг
(трубу) більшого діаметру. Всмоктуючий трубопровід повинен бути повністю
непроникний для повітря.
При приєднанні до магістрального водопроводу діаметр труби в місці
приєднання повинен бути не менш, ніж 1¼".

Увага!

 Всмоктуючий трубопровід по всій довжині повинен зберігати постійний

переріз, відповідний до вхідного отвору в корпусі насоса. При наявності
горизонтального участку більшої довжини (більш ніж 5 м) необхідно збільшити
діаметр всмоктуючої труби на 25-50%.
2. Приєднайте напірний трубопровід до вихідного патрубка. Дія виключення
утворення повітряних міхурів, які можуть ушкодити нормальній роботі
електронасосу, трубопровід не повинен мати гострих кутів вигляду “S” та/або
зворотних скатів. Шлях напірного патрубка трубопроводу повинен бути
коротким і, по можливості, прямим, з мінімальною кількістю поворотів. У
випадку застосування перехідних муфт для приєднання всмоктуючого
трубопроводу і зворотнього клапана до насоса, рекомендовано ізолювати
(обмотати) різьбове з'єднання тефлоновою стрічкою.
3. Для полегшення проведення профілактичних робіт з технічного
обслуговування насосів рекомендовано на напірному трубопроводі встановити
кульовий кран, а також зворотний клапан між краном і напірним патрубком
насоса.
4. Перш ніж підключити насос, переконайтеся в тому, що напруга мережі
відповідає вказаній на табличці. Переконайтесь, що електродвигуном насоса
забезпечується максимальна вентиляція.
5. При стаціонарному використанні насосів рекомендовано закріплювати їх на
опорній поверхні з використанням гумових прокладок або інших
антивібраційних матеріалів Для зниження вібраційного шуму, з'єднання з
жорсткими трубопроводами потрібно проводити за допомогою компенсаторів
або гнучких труб. Місце для стаціонарної установки насоса повинно бути
стійким і сухим.

Увага!

 Монтаж всмоктуючого і напірного трубопроводів повинен виконуватися

ретельно. Переконайтесь, що всі їхні різьбові з'єднання герметичні. При
затягуванні гвинтових з'єднань або інших складових частин не рекомендовано
прикладати надмірні зусилля. Для щільного закріплення з'єднань
використовуйте тефлонову стрічку.
Спеціаліст, який здійснює монтаж насоса, повинен переконатися в тому, що
його панель управління забезпечена належним заземленням відповідно до
діючих місцевих норм і правил.
Переконайтесь, що електричні з'єднання розташовані в місцях, які захищені від
затоплення. Також потрібно захистити штепсельне з'єднання і кабель, що
постачає електроенергію, від прямого впливу тепла, олії і порізів.
6. Перш ніж вмикати насос до електромережі, заповніть його корпус і
всмоктуючий трубопровід водою. Переконайтеся у відсутності протікань. Для
виходу повітря з системи в період циклу всмоктування, відкрийте будь-який
водозабірний пристрій напірного трубопроводу (наприклад, водопровідний

Увага!

 На всмоктувальному патрубку рекомендується встановлювати

зворотний клапан.

ПІДГОТОВКА ДО МОНТАЖУ
Увага!

 1. Всі операції, які відносяться до монтажу, повинні бути виконані, коли

насос не ввімкнений до електромережі.
2

.

Необхідно захистити електронасос і з'єднаний з ним трубопровід від впливу

низьких температур оточуючого середовища і безпосереднього впливу
атмосферних опадів.
3. Для запобігання можливих травм суворо забороняється при підключеному де
електромережі насосі будь-який вплив на його робоче колесо через
всмоктуючий патрубок.
4. Негайно зупиніть насосне устаткування, коли воно працює без води. Для
автоматичного захисту насоса від роботи "всуху" рекомендовано додатково
встановлювати пристрої захисту від "сухого ходу" (до комплекту не входять).
5.

Зневажання цими порадами може призвести до пошкодження насоса, яке не

підлягає гарантійному ремонту.

МОНТАЖ

1. Приєднайте всмоктуючий трубопровід зі зворотнім клапаном до
всмоктуючого патрубка. Для встановлення всмоктуючого трубопровода

УКРАЇНСЬКА

УКРАЇНСЬКА

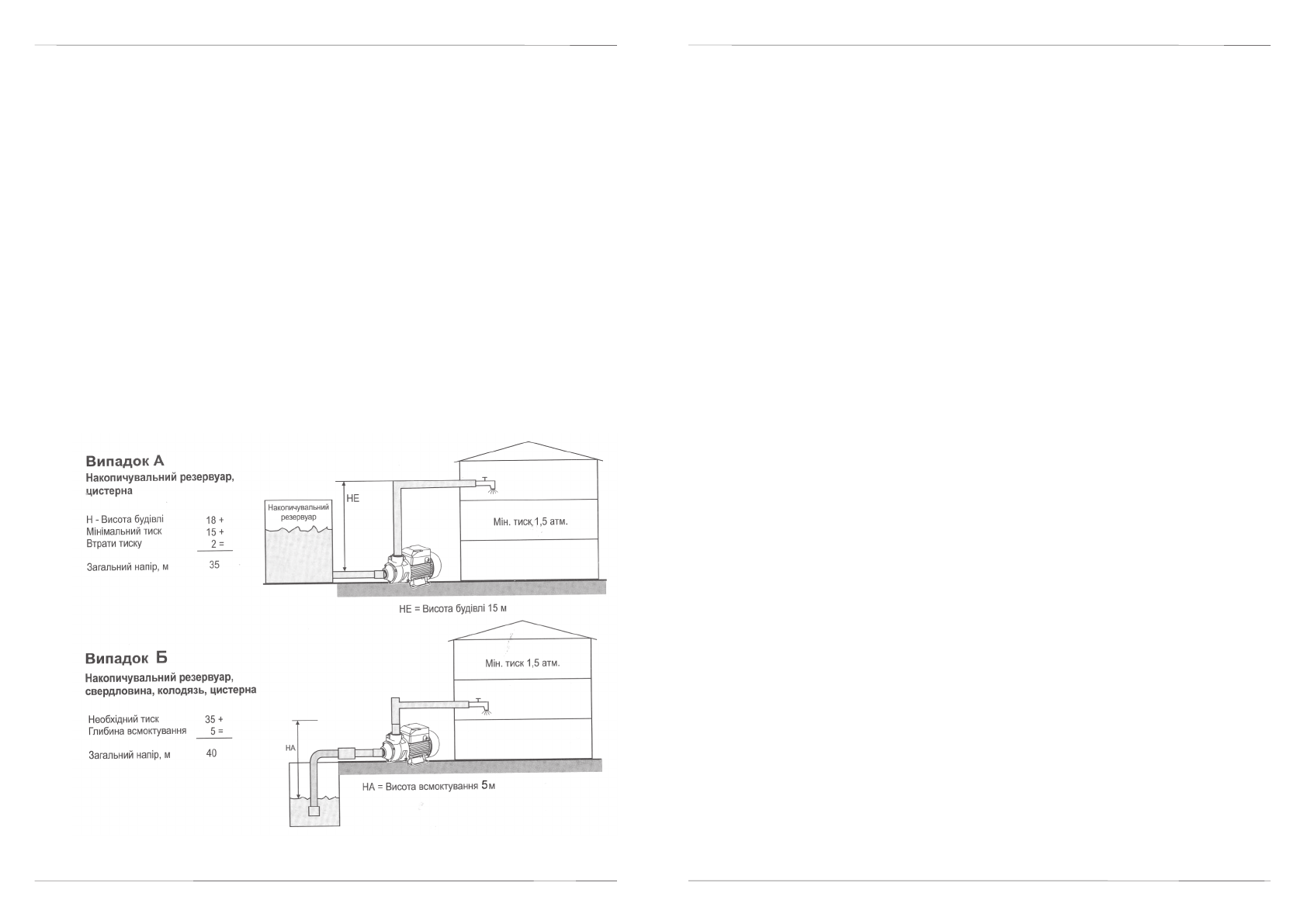

Мал. 1. Типові схеми водопостачання з використанням відцентрового

моноблокового насосу.
