7.

Монтаж трубопроводов

 Электронасос должен устанавливаться и обслуживаться
квалифицированным персоналом. монтаж и обслуживание должны
соответствовать местным стандартам. Трубопроводы должны
устанавливаться согласно руководству по эксплуатации. Должны
быть соблюдены меры по защите от оледенения трубопроводов.

7

6

русский

русский

1. Для установки насоса
входная труба должна быть
настолько короткой насколько
возможно с наименьшим
количеством изгибов. Насос
должен быть установлен в
вентилируемом и сухом месте.
Насос может быть установлен
на улице с условием
обеспечения надлежащего
перекрытия для
предотвращения негативного
влияния погодных условий.
2. Для правильного
использования системы
водоснабжения, клапаны
должны быть установлены на
входном, выходном отверстиях
трубопровода. Входной
трубопровод должен быть
оборудован запорным
обратным клапаном.

A:

1. При установке электрического насоса, не
используйте слишком мягкую резиновую трубу
(шланг) для входного трубопровода, чтобы
избежать ее деформацию.
2. Заборный обратный клапан с фильтром
грубой очистки должен быть установлен
вертикально на расстоянии 30см от дна
водного резервуара, чтобы избежать попадания
песка и камней в насосную часть
электронасоса (В2).
3. На входном трубопроводе должно быть как
можно меньше изгибов (угловых переходников)
для беспрепятственного прохождения воды во
входное отверстие насоса.
4. Диаметр входного трубопровода должен
соответствовать диаметру входного отверстия
насоса. Это влияет на производительность
насоса и создаваемый им напор.
5. Заборный обратный клапан с фильтром
грубой очистки не должен быть на уровне или
выше зеркала воды (В1).
6. В случае, если длина входного трубопровода
более 9м или ее подъем выше 4м, диаметр
входного трубопровода должен быть больше
диаметра входного отверстия насоса.
7. При установке трубопровода обеспечьте
защиту трубопровода от давления воды,
создаваемого насосом.
8. Во входном трубопроводе должен быть
установлен фильтр во избежание попадания
твердых частиц в насос.

C: Меры предосторожности при
установке выходных трубопроводов

Диаметр выходного трубопровода должен
соответствовать диаметру выходного отверстия
насоса, чтобы уменьшить падение напряжения на
электрической части насоса, повышенного
расхода и шума, а также напора и
производительности насоса.

B:

Меры предосторожности при

установке входных трубопроводов

Некорректный монтаж

Корректный монтаж

A

B

1 – Заборный обратный клапан
      с фильтром грубой очистки
2 – Входной трубопровод
3 – Муфта
4 – Напорный трубопровод
5 – Сливная пробка
6 – Электронасос
7 – Запорная арматура (кран)


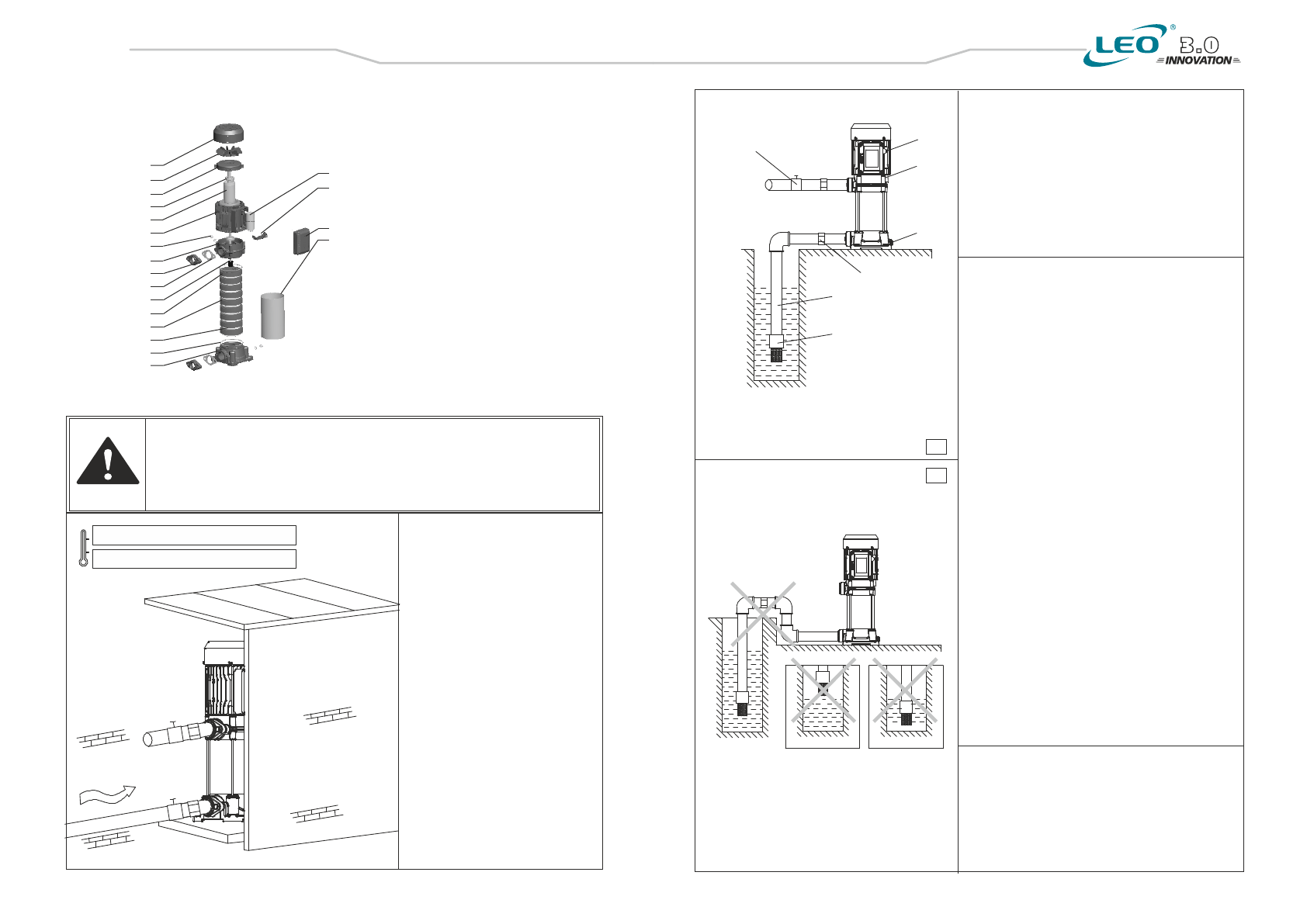

Схема правильной установки
насоса и трубопроводов

6.

Структурная схема

Насос центробежный

многоступенчатый

1

2

3

4

5

6

7

8

9

1 0

11

1 2

1 3

1 4

1 5

1 6

2 0

1 9

1 8

1 7

1. Кожух крыльчатки охлаждения

2. Крыльчатка охлаждения

  3. Крышка электродвигателя верхняя


4

.

Подшипник

  5. Ротор
  6. Корпус электродвигателя (статор)
  7. Пробка заливного отверстия
  8. Крышка электродвигателя нижняя
  9. Фланец
10. Прокладка уплотнительная фасонная
11. Уплотнение механическое
12. Диффузор верхний
13. Диффузор
14. Рабочее колесо
15. Кольцо уплотнительное «О» - профиля
16. Основание насосной части
17. Корпус насосной части
18. Крышка клеммной коробки
19. Колодка клеммная
20. Конденсатор

Min.

температура воды

: +4

ºС

Max.

температура воды

: +60

ºС

B1

B2

7

6

5

4

3

2

1
