7.
Установка трубопроводов
Электронасос должен устанавливаться и обслуживаться
квалифицированным персоналом. Установка и обслуживание должны
соответствовать местным стандартам. Трубопроводы должны
устанавливаться согласно руководству по эксплуатации. Должны
быть соблюдены меры по защите трубопроводов от обледенения.
1. Стационарная установка.
При стационарной установке в напорном
трубопроводе установите обратный клапан.
Предусмотрите возможность извлечения
насоса без опорожнения системы - при
необходимости установите запорную арматуру
(задвижку, кран и быстросъемный патрубок).
При эксплуатации насоса предусмотрите
крепления и опоры для напорного трубопровода,
подходящие для его длины и веса.
Если предполагается, что на дне приямка
может образоваться осадочный ил,
предусмотрите соответствующее основание,
чтобы насос находился на возвышении в
зависимости от реальных условий во избежание
попадания вовнутрь насосной части намывного
ила или грунта.
Min.
температура воды
: +4
°С
Max.
температура воды
: + 40
°С
Вкл
Мин. 550 мм x 550 мм
Выкл
Внутренний диаметр напорного трубопровода должен быть не менее диаметра
выходного патрубка насоса.
Насос должен подниматься, опускаться и перемещаться ТОЛЬКО с помощью ручки
на верхней части насоса.
НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ ЭЛЕКТРИЧЕСКИЙ ПРОВОД ДЛЯ
ПОДЪЕМА, ОПУСКАНИЯ И ПЕРЕМЕЩЕНИЯ НАСОСА!
Установите насос в вертикальном положении на дне установочного приямка или в
другом месте установки.
2. Переносной вариант установки.
При использовании шланга или
пластмассовой трубы в качестве напорного
трубопровода, используйте предохранительный
трос или цепь из некорродирующего материала
(например, из синтетических волокон или из
оцинкованной, нержавеющей стали) для
опускания, подъема, закрепления и
перемещения насоса.
7
8
1
2
6
7
8
9
10
12
11
13
4
3
5
6
.

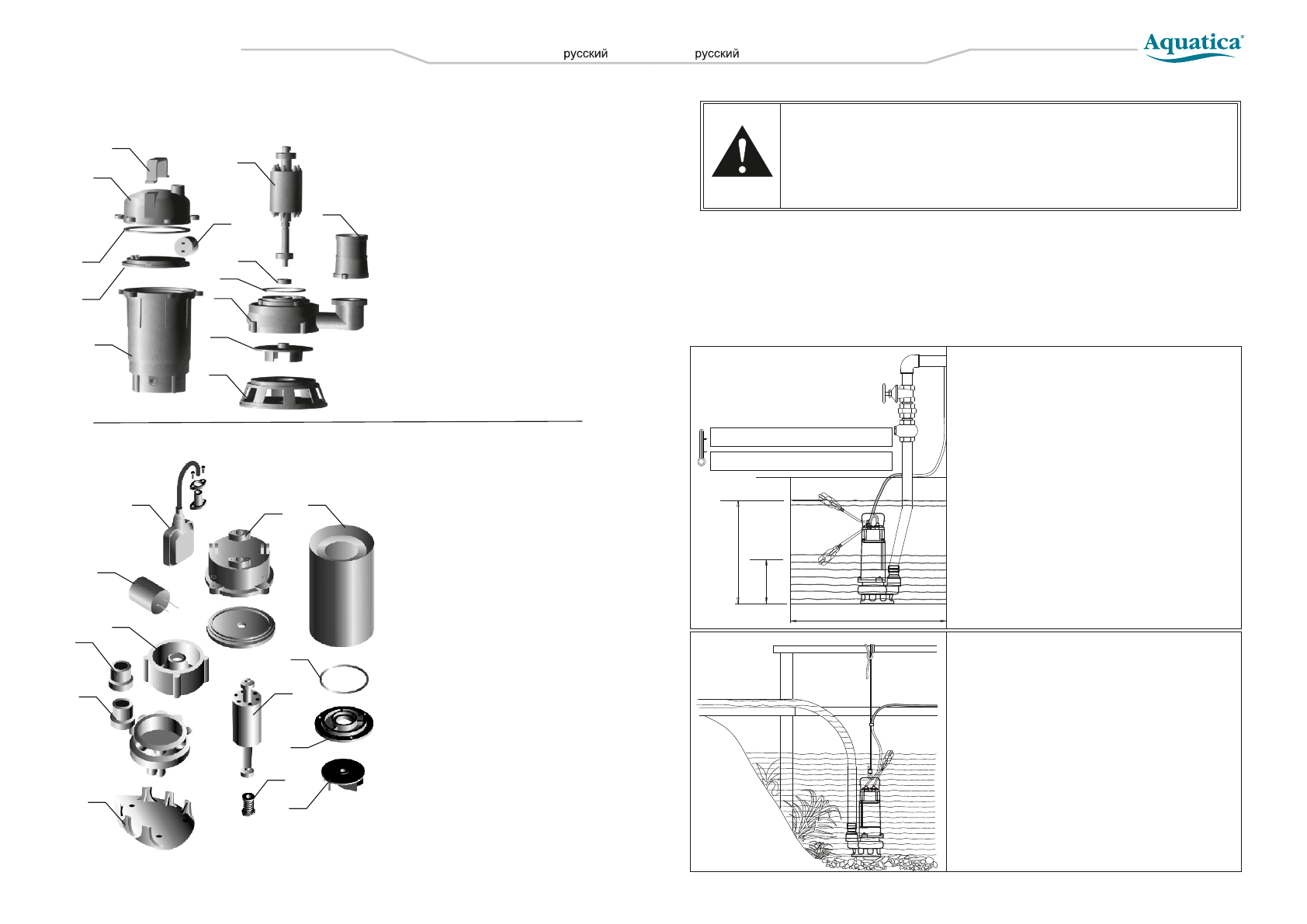

Структ урная схема
1. Ручка
2. Верхняя крышка электронасоса
3. Уплотнительное кольцо "О"-профиля
4. Верхняя крышка электродвигателя
5. Статор электродвигателя (в сборе)
6. Ротор с подшипниками
7. Конденсатор
8. Сальник
9. Уплотнительное кольцо "О"-профиля
10. Корпус насосной части
11. Рабочее колесо
12. Нижнее основание насоса
13. Выходной патрубок
Насос канализационный
1
2
4
3
5
6
7
8
9
10
12
11
13
1. Нижнее основание насоса
2. Корпус насосной части
3. Выходной патрубок
4. Корпус масляной камеры
5. Конденсатор
6. Поплавковый выключатель
7. Верхняя крышка электронасоса
8. Ротор с подшипниками
9. Механическое уплотнение
10. Рабочее колесо
11. Нижняя крышка электродвигателя
12. Уплотнительное кольцо "О"-профиля
13. Статор электродвигателя (в сборе)
773411
773412
773413
773414
773421
773422
773423
773424
Содержание
- 3 Соответствие стандартов
- 4 Меры предосторожности
- 5 Установка трубопроводов; температура воды; Структ урная схема
- 7 Возможные неисправности и способы их устранения
- 8 Обслуживание и хранение; ЗМІСТ; Відповідність стандартів
