українська
українська
Насос каналізаційний
7.
Монтаж трубопроводів
1 9
2 0
6
.

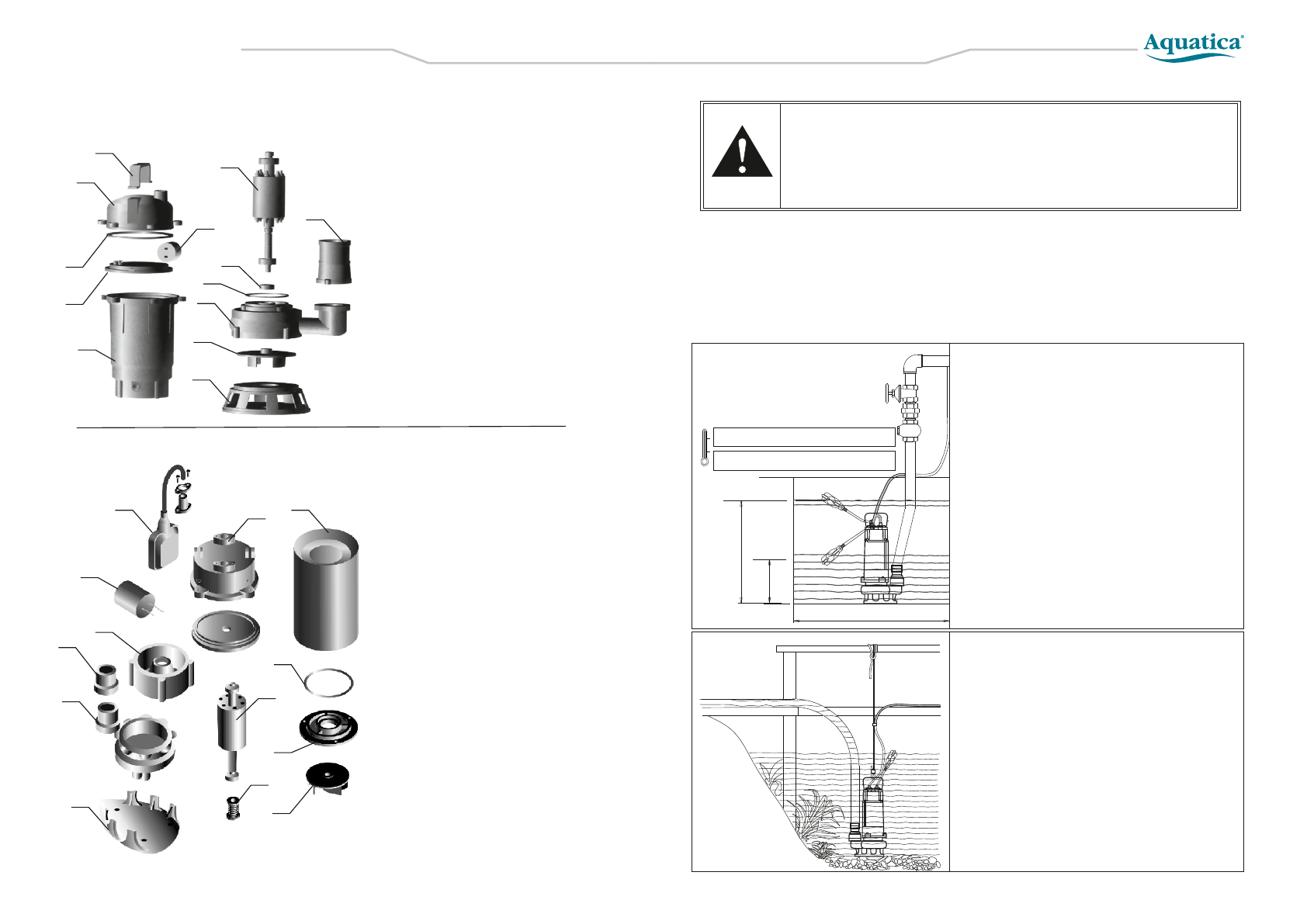

Структ урна схема
1
2
6
7
8
9
10
12
11
13
4
3
5
1. Ручка
2. Верхня кришка електронасоса
3. Ущільнююче кільце "О"-профілю
4. Верхня кришка електродвигуна
5. Статор електродвигуна (в зборі)
6. Ротор з підшипниками
7. Конденсатор
8. Сальник
9. Ущільнююче кільце "О"-профілю
10. Корпус насосної частини
11. Робоче колесо
12. Нижня основа насоса
13. Вихідний патрубок
1
2
4
3
5
6
7
8
9
10
12
11
13
1. Нижня основа насоса
2. Корпус насосної частини
3. Вихідний патрубок
4. Корпус масляної камери
5. Конденсатор
6. Поплавковий вимикач
7. Верхня кришка електронасоса
8. Ротор з підшипниками
9. Механічне ущільнення
10. Робоче колесо
11. Нижня кришка електродвигуна
12. Ущільнююче кільце "О"-профілю
13. Статор електродвигуна (в зборі)
773411
773412
773413
773414
773421
773422
773423
773424
Min.
температура воды
: +4
°С
Max.
температура воды
: + 40
°С
Вкл
Мин. 550 мм x 550 мм
Выкл
Електронасос повинен встановлюватися і обслуговуватися
кваліфікованим персоналом. Монтаж і обслуговування повинні
відповідати місцевим стандартам. Трубопроводи повинні
встановлюватися згідно з інструкцією по експлуатації. Мають бути
дотримані заходи по захисту трубопроводів від обмерзання.
1. Стаціонарний монтаж.
При стаціонарному монтажеві в напірному
трубопроводі встановіть зворотний клапан.
Передбачте можливість витягання насоса
без спорожнення системи - при необхідності
встановіть запірну арматуру (засувку, кран і
швидкознімний патрубок).
При експлуатації насоса передбачте
кріплення і опори для напірного трубопроводу,
що відповідають його довжині і вазі.
Якщо передбачається, що на дні приямка
може утворитися осадовий мул, передбачте
відповідний підмурок, щоб насос знаходився на
підвищенні залежно від реальних умов, щоб
уникнути потрапляння всередину насосної
частини намивного мулу або грунту.
Внутрішній діаметр напірного трубопроводу має бути не менше діаметру вихідного
патрубка насоса.
Насос повинен підніматися, опускатися і переміщатися ТІЛЬКИ за допомогою ручки
на верхній частині насоса.
НІ В ЯКОМУ ВИПАДКУ НЕ МОЖНА ВИКОРИСТОВУВАТИ ЕЛЕКТРИЧНИЙ ПРОВІД ДЛЯ
ПІДЙОМУ, ОПУСКАННЯ І ПЕРЕМІЩЕННЯ НАСОСА!
Встановіть насос у вертикальному положенні на дні монтажного приямка або у іншому
місці монтажу.
2. Переносний варіант монтажу.
При використанні шланга або
пластмасової труби в якості напірного
трубопроводу, використовуйте запобіжний трос
або ланцюг з некородуючого матеріалу
(наприклад, з синтетичних волокон або з
оцинкованої, нержавіючої сталі) для опускання,
підйому, закріплення і переміщення насоса.
