Категорически запрещено использовать электрический кабель для
опускания/подъема, перемещения или фиксации насоса.
Электрический кабель крепится к подающей трубе или
предохранительному тросу с помощью зажимных хомутов.
Оставляйте кабель ненатянутым во избежание напряжений из-за
расширения трубы во время работы.

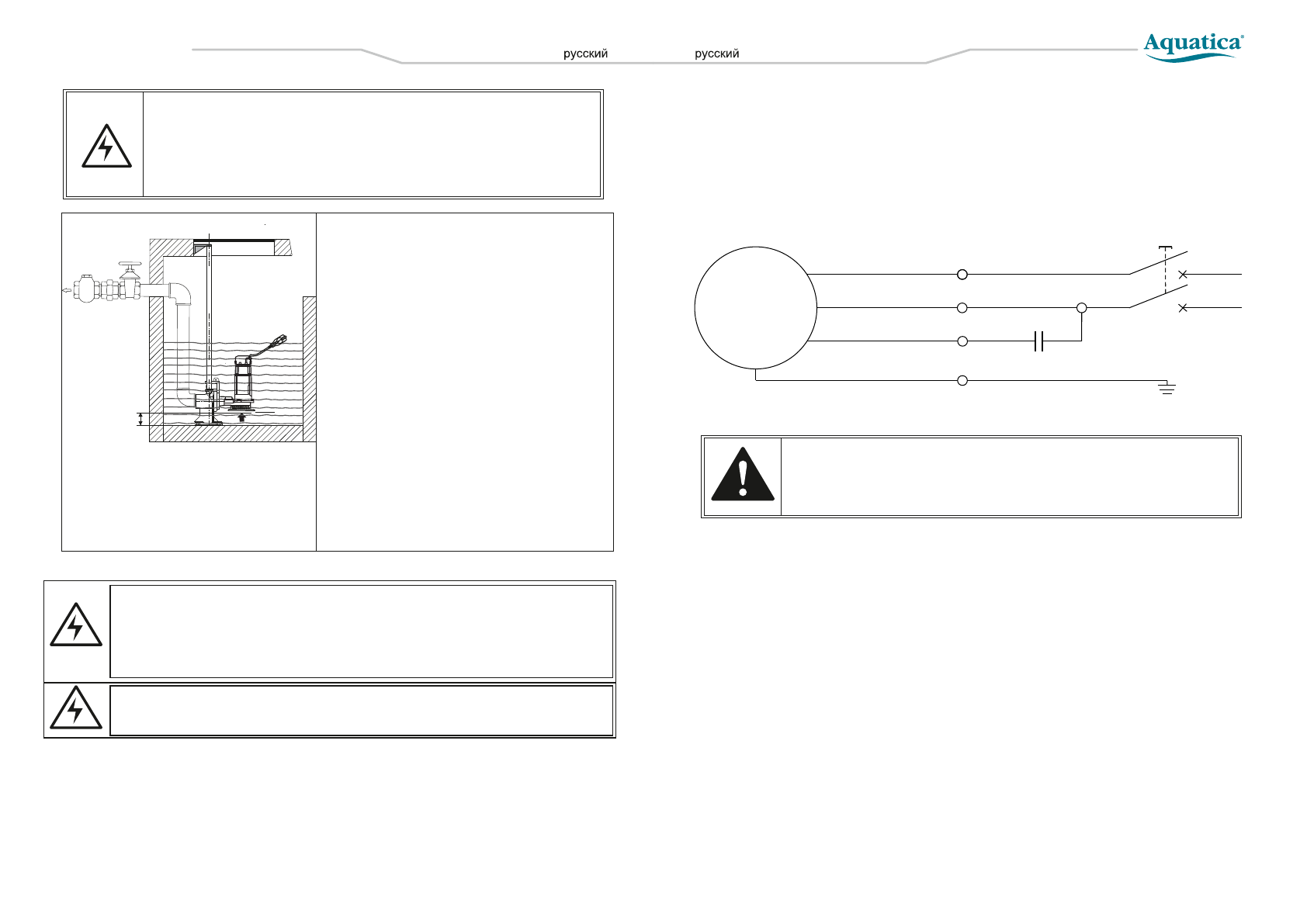

3. Неподвижная установка с направляющим
желобом и основанием для автоматического
соединения.

Автоматическая установка соединения

позволяет проводить осмотр и обслуживание
быстро и удобно.


Соединительная опора крепится ко дну

колодца вместе с подающей трубой. Две
направляющие трубы соединены с опорой
(расположенной на краю люка), на которой
установлена крепежная скоба. Насос опускается
вдоль направляющих труб до достижения
точной позиции, при которой происходит
соединение с напорной трубой. Хорошая
герметичность достигается благодаря точности
и весу самого насоса.


Этот вид установки очень удобен, так как

операция по подъему и спуску насоса может
проводиться неоднократно с  помощью
предохранительного троса, даже в случае
затопления системы.

8.

Электрические соединения

9.

 Ввод в эксплуатацию и техническое обслуживание

Категорически запрещается запускать насос вхолост ую.
Запрещается вводить пальцы во всасывающее отверстие, если Вы
не уверены, что насос отключен от электрической сети.
Все операции, связанные с монтажом, должны осуществляться, когда
насос не соединен с сетью электропитания.

1. До начала использования насоса рекомендуем произвести внешний осмотр

электронасоса

(в частности, кабеля питания и штепсельного соединения). Если насос поврежден, его
эксплуатация запрещена. В случае выявления внешних повреждений, обратитесь в
организацию, реализовавшую Вам изделие.

2

. Убедитесь, что фактические условия использования насоса соответствуют допустимым

техническим данным, указанным в этой инструкции.

3

. Убедитесь, что электрические соединения размещены в местах, защищенных от

затопления. Защитите штепсельное соединение и кабель электропитания от прямого
воздействия критических температур, химического и механического воздействия.

4

. Перед использованием насоса проверьте, что штепсель подключен к розетке и корпус

насоса находится в надлежащем состоянии. Если масло вытекает из насоса, или если
найдены поломанные или поврежденные части, Вам необходимо обратиться в сервисный
центр для устранения неисправностей.
5. Соедините напорный трубопровод (трубу, гибкий шланг), который должен по размеру
подходить к выходному отверстию насоса, с выходным (напорным) патрубком насоса и
надежно закрепите его замковым кольцом. Потом привяжите страховочный трос к рукоятке
для переноски насоса и помните, что нельзя держать насос за его кабель. Глубина
погружения не должна превышать 5 м. Для того, чтобы предотвратить засорение фильтра
водными растениями и тем самым повлиять на работу насоса, следует окружить насос
бамбуковой сеткой или сеткой из тонкой проволоки, и установить насос на твердую
поверхность на возвышении.
6. Проверьте что поплавковый выключатель плавает без каких-либо препятствий. ПОМНИТЕ -
слишком длинный кабель поплавка может привести к перегреву электродвигателя из-за
работы насоса вхолостую.

9

1 0

Насос дренажный

Δ

h

Δh

 - высота насоса, на которую его

необходимо поднять ото дна во избежание
попадания вовнутрь насосной части
намывного ила или грунта.

1. Электрические соединения и защита должны быть проведены согласно норм и правил
установки электрооборудования. Спецификация рабочего напряжения отмечена в табличке
на корпусе изделия. Обеспечьте соответствие электрических параметров электродвигателя с
параметрами электрической сети.
2. Подбирайте насос с соответствующей длиной и сечением кабеля. В случае, если источник
электропитания (розетка, полуавтоматический выключатель или электрощит) будет удален на
большее расстояние, чем допускается по характеристикам завода-изготовителя кабельной

Электрический насос должен иметь надежное заземление для
предотвращения поражения электрическим током в случае короткого
замыкания в цепи подключения электронасоса. Для безопасности цепи
подключения электронасоса рекомендуем оснастить электрическую сеть
устройством защитного отключения (УЗО).

Никогда не используйте кабель электропитания для удержания насоса на
заданной глубине - используйте для этого предохранительный трос.

продукции (по допустимым параметрам), кабель электропитания для розетки,
полуавтоматического выключателя или электрощита необходимо заменить на кабель
большего сечения, иначе электрический насос не будет работать в нормальном режиме из-за
существенного падения напряжения в цепи электропитания.
3. Закрепите кабель электропитания на напорном трубопроводе с помощью кабельных стяжек
или соответствующих хомутов (зажимов) не более, чем через каждые два метра. При
закреплении кабеля к напорному трубопроводу не фиксируйте жестко кабель электропитания.
4. При спуске насоса в резервуар (колодец, водоем) следите за тем, чтобы не повредить
кабель электропитания!

~220V / 50Hz

электродвигатель

коричневый

заземляющий провод

(желто-зеленый)

L

 - фазный провод

(черный)

N

 -

нулевой провод

(синий)

Выключатель

поплавковый

Конденсатор

пусковой
