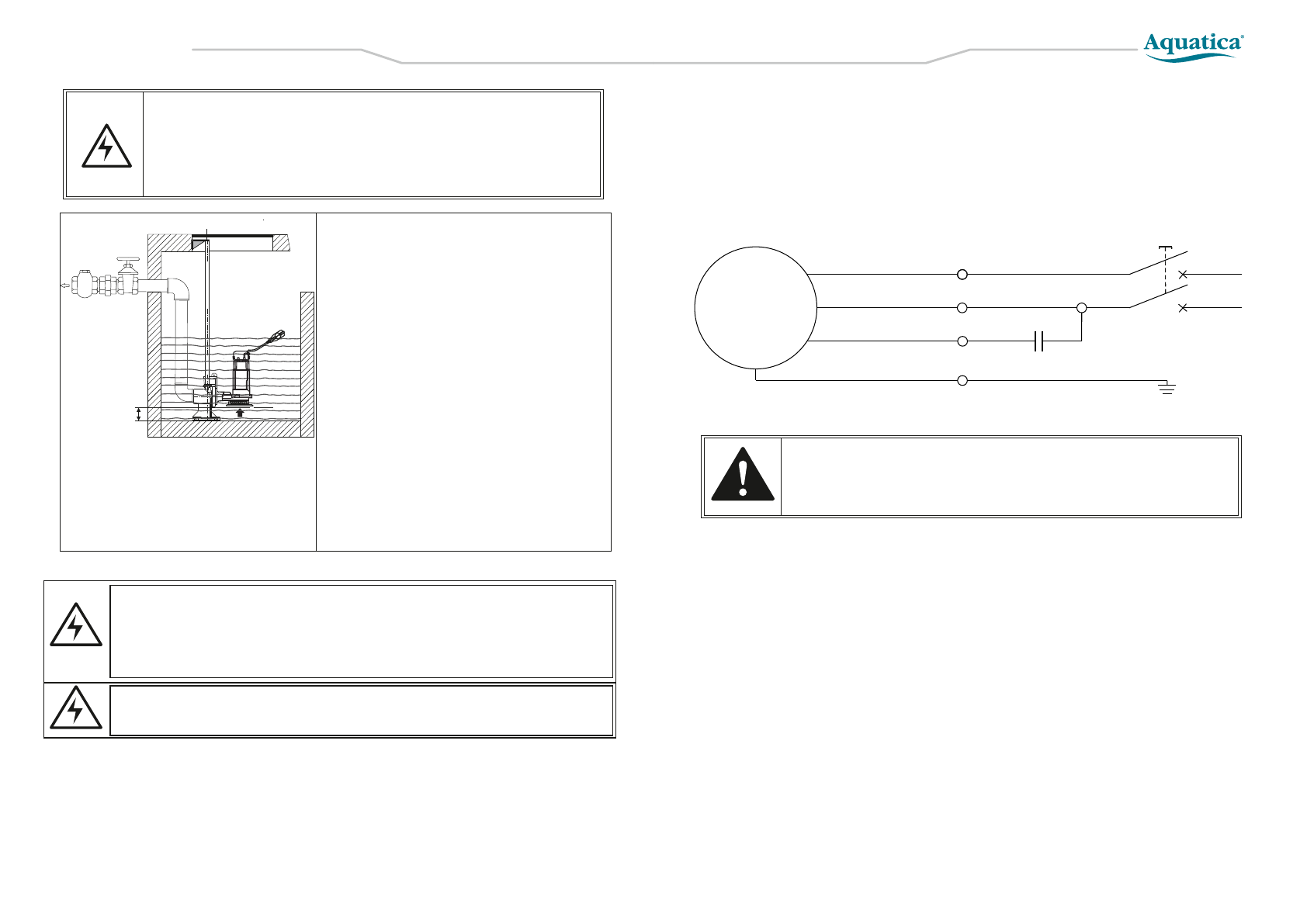

8.

Електричні з'єднання

9.

 Введення в експлуатацію і технічне обслуговування

2 1

2 2

Насос дренажний

~220V / 50Hz

електродвигун

коричньовий

заземляючий провід

(жовто-зелений)

L

 - фазний провід

(чорний)

N

 -

нульовий провід

(синій)

Вимикач

поплавцевий

Конденсатор

пусковий

українська

українська

Δ

h

Категорично заборонено використовувати електричний кабель для
опускання/підйому, переміщення або фіксації насоса.
Електричний кабель кріпиться до подаючої труби або запобіжного
троса за допомогою затискних хомутів.
Залишайте кабель ненатягнутим, щоб уникнути напруги через
розширення труби під час роботи.

3. Нерухомий монтаж з направляючим жолобом і
підмурком для автоматичного з'єднання.

Автоматичний монтаж з'єднання дозволяє

проводити огляд і обслуговування швидко і
зручно.


Сполучна опора кріпиться до дна колодязя

разом з напірною трубою. Дві напрямні труби
з'єднані із опорою (розташованої на краю люка),
на якій встановлена   кріпильна скоба. Насос
опускається вздовж напрямних труб до
досягнення точної позиції, при якій відбувається
з'єднання з напірної трубою. Хороша
герметичність досягається завдяки точності і вазі
самого насоса.


Цей вид монтажу дуже зручний, оскільки

операція з підйому і спуску насоса може
проводитися неодноразово за допомогою
запобіжного троса, навіть у разі затоплення
системи.

Категорично забороняється запускати насос вхолост у.
Забороняється вводити пальці у всмокт уючий отвір, якщо Ви не
впевнені, що насос відключено від електричної мережі.
Всі операції, пов'язані з монтажем, повинні здійснюватися, коли
насос не з’єднано з мережею електроживлення.

1. До початку використання насоса рекомендуємо зробити зовнішній огляд електронасоса
(зокрема, кабелю живлення і штепсельного з'єднання). Якщо насос пошкоджений, його
експлуатація заборонена. У разі виявлення зовнішніх ушкоджень, зверніться в організацію, що
реалізувала Вам виріб.
2. Переконайтеся, що фактичні умови експлуатації насоса відповідають допустимим технічним
даним, вказаним в цій інструкції.
3. Переконайтеся, що електричні з'єднання розміщені в місцях, захищених від затоплення.
Захистіть штепсельне з'єднання і кабель електроживлення від прямої дії критичних
температур, хімічної і механічної дії.
4. Перед використанням насоса перевірте, що штепсель підключений до розетки і корпус
насоса знаходиться в належному стані. Якщо мастило витікає з насоса, або якщо знайдені
поламані або пошкоджені частини, Вам необхідно звернутися в сервісний центр для усунення
несправностей.
5. З'єднайте напірний трубопровід (трубу, гнучкий шланг), який повинен за розміром підходити
до вихідного отвору насоса, з вихідним (напірним) патрубком насоса і надійно закріпіть його
замковим кільцем. Потім прив'яжіть страхувальний трос до рукоятки для перенесення насоса і
пам'ятайте, що не можна тримати насос за його кабель. Глибина занурення не повинна
перевищувати 5 м. Для того, щоб запобігти засмічення фільтру водними рослинами і тим
самим вплинути на роботу насоса, слід оточити насос бамбуковою сіткою або сіткою з тонкого
дроту, і встановити насос на тверду поверхню на підвищенні.
6. Перевірте, що поплавцевий вимикач плаває без будь-яких перешкод. ПАМ'ЯТАЙТЕ -
занадто довгий кабель поплавця може призвести до перегрівання електродвигуна через
роботу насоса вхолосту.

Δh -

висота насоса на яку його

необхідно підняти від дна щоб уникнути
попадання усередину насосної частини
намивного мулу або грунту.

1. Електричні з'єднання і захист мають бути проведені згідно норм і правил монтажу
електроустаткування. Специфікація робочої напруги відмічена в табличці на корпусі виробу.
Забезпечте відповідність електричних параметрів електродвигуна з параметрами електричної
мережі.
2. Підбирайте насос з відповідною довжиною і перерізом кабелю. В разі, якщо джерело
електроживлення (розетка, напівавтоматичний вимикач або електрощит) буде видалено на
більшу відстань, ніж допускається за характеристиками заводу-виготівника кабельної

Електричний насос повинен мати надійне заземлення для запобігання
ураження електричним струмом у разі короткого замикання в ланцюзі
підключення електронасоса. Для безпеки ланцюга підключення
електронасоса рекомендуємо оснастити електричну мережу пристроєм
захисного відключення (ПЗВ).

Ніколи не використовуйте кабель електроживлення для утримання насоса
на заданій глибині - використовуйте для цього запобіжний трос.

продукції (за допустимими параметрами), кабель електроживлення для розетки,
напівавтоматичного вимикача або електрощита необхідно замінити на кабель більшого
перерізу, інакше електричний насос не працюватиме в нормальному режимі через істотне
падіння напруги в ланцюзі електроживлення.
3. Закріпіть кабель електроживлення на напірному трубопроводі за допомогою кабельних
стяжок або відповідних хомутів (затисків) не більше, ніж через кожні два метри. При закріпленні
кабелю до напірного трубопроводу не фіксуйте жорстко кабель електроживлення.
4. При спусканні насоса в резервуар (колодязь, водойма) стежте за тим, щоб не пошкодити
кабель електроживлення!
