XL-DV444WR

6

H

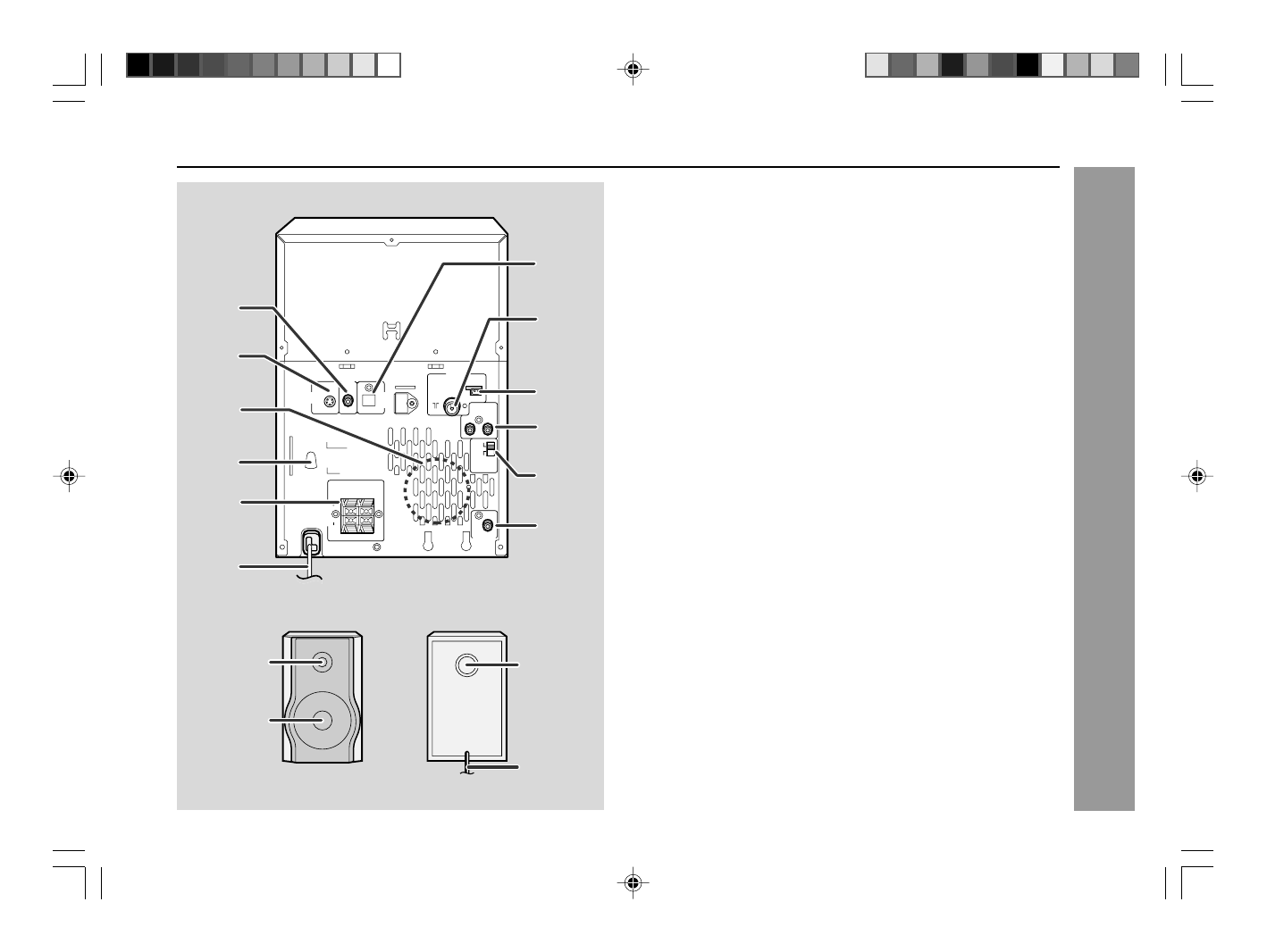

Тыльная панель

Страница для справок

1.

Гнездо видео выхода ................................................................. 11, 19

2.

Гнездо выхода S-Video .................................................................... 19

3.

Вентилятор охлаждения

4.

Переключатель сетевого напряжения ......................................... 12

5.

Клеммы громкоговорителей ...................................................... 9, 10

6.

Провод питания переменного тока ........................................... 9, 12

7.

Цифровой аудио выход ................................................................... 65

8.

Гнездо для подключения ЧМ-антенны 75 Ом ......................... 9, 10

 9.

Гнездо для подключения рамочной АМ-антенны .................. 9, 10

10.

Гнезда входа видео/дополнительного сигнала (аудио) ............ 64

11.

Переключатель интервала радиостанций ................................... 13

12.

Гнездо предварительного выхода сабвуфера

Примечание:

Внутри этой модели находится вентилятор охлаждения, который
запускается при определенном уровне громкости для улучшения
теплоотвода.

H

Система громкоговорителей

1.

Высокочастотный динамик

2.

Низкочастотный динамик

3.

Канал фазоинвертора

4.

Провод громкоговорителя

VIDEO

OUT

S-VIDEO

OUT

RATED LINE

VOLTAGE

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AUDIO

DIGITAL

OUT

DVD/CD

AC INPUT

ANTENNA

RIGHT

RIGHT

LEFT

50/9

100/10

FM/AM(kHz)

VIDEO/AUX

IN

SPAN

SELECTOR

SUBWOOFER

PRE-OUT

SPEAKERS

LEFT

3

1

12

6

5

4

2

10

11

8

9

7

FM

75 OHMS

AM

LOOP

1

3

4

2

Общая информация
