5

CD-XP120WR

Общие сведения

- Органы управления и индика

торы -

H

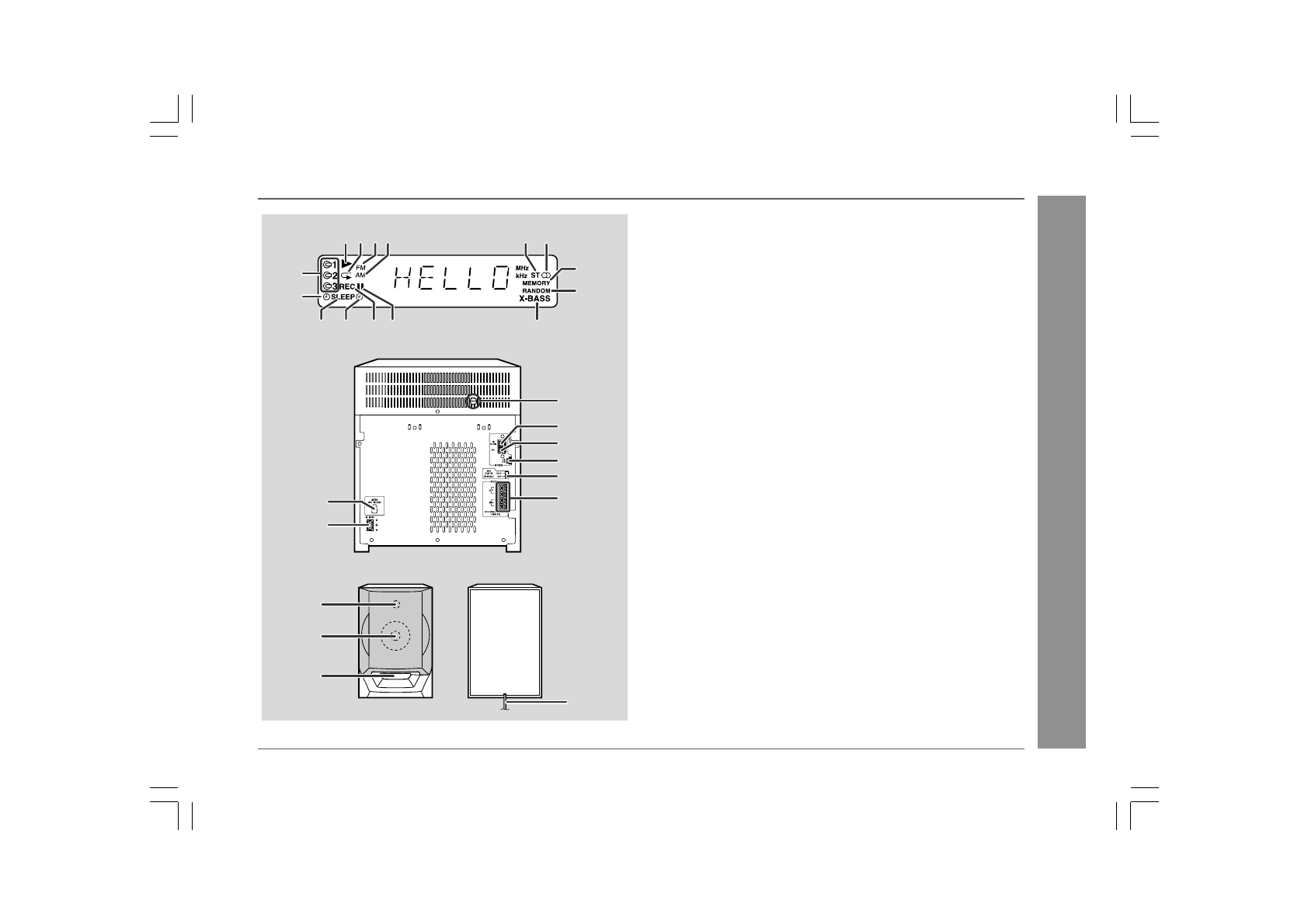

Дисплей

1.

Индикатор воспроизведения CD

2.

Индикатор повторного воспроизведения CD

3.

Индикатор ЧМ-станции

4.

Индикатор AM-станции

5.

Индикаторы номеров дисков

6.

Индикатор часов

7.

Индикатор сна

8.

Индикатор воспроизведения по таймеру

9.

Индикатор записи ленты 1

10.

Индикатор паузы CD

11.

Индикатор режима ЧМ-стерео

12.

Индикатор приема ЧМ-стерео

13.

Индикатор памяти

14.

Индикатор произвольного воспроизведения CD

15.

Индикатор экстра-баса

H

Задняя панель

Страницы ссылки

1.

Селектор напряжения переменного тока ....................... 9

2.

Входное гнездо питания переменного тока .................... 9

3.

Транспортировочный винт ........................................... 8, 27

4.

Гнездо для подключения ЧМ-антенны 75 Ом .............. 7, 8

5.

Гнездо для заземления ЧМ-антенны ............................. 7, 8

6.

Гнездо для подключения рамочной АМ-антенны ....... 7, 8

7.

Селекторный переключатель диапазона ...................... 10

8.

Гнезда для подключения громкоговорителей ............ 7, 8

H

Акустическая система

1.

Динамик верхних звуковых частот

2.

Динамик нижних звуковых частот

3.

Канал отражателя нижних частот

4.

Провод громкоговорителя

1 2 3 4

11 12

13
14

7

8

9 10

15

6

5

4

3

1

2

8

7

4
5
6

3

2

1
