8

CD-XP120WR

H

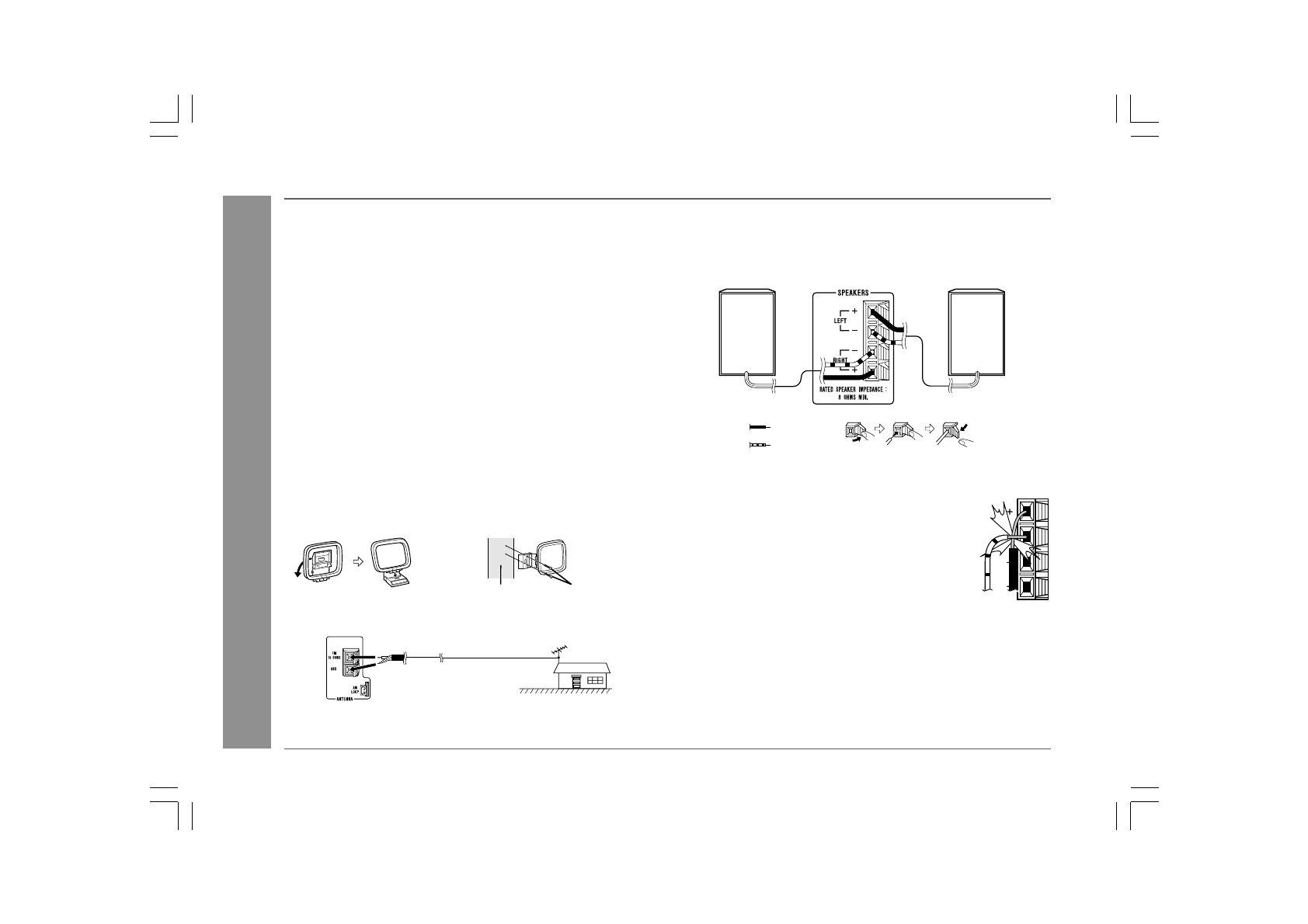

Подключение громкоговорителей

Подсоедините  провод  с  белой  полосой  к  отрицательному  гнезду  (–),  а

одноцветный провод к положительному гнезду (+).

Предупреждение:

I

Используйте громкоговорители с полным

сопротивлением 8 Ом или более, поскольку более

низкое полное сопротивление может повредить

аппарат.

I

Не путайте правый и левый каналы. Правый

громкоговоритель находится с правой стороны, когда

Вы обращены лицом к аппарату.

I

Не  допускать  контакта  незащищенных  проводов

громкоговорителей между собой.

I

Не позволять каким-либо предметам попасть внутрь или

быть расположенным в каналах отражателя нижних частот.

I

Не  стоять  и  не  сидеть  на  громкоговорителях.  Это  может  вызывать

травму.

Примечание:

Решетки громкоговорителей съему не подлежат.

Подготовка к использованию

- Подсоединение проводов системы -

H

Удаление транспортировочного винта

П е р е д

в к л ю ч е н и е м

п и т а н и я

н е

з а буд ь т е

уд а л и т ь

транспортировочный  винт  на  задней  панели  аппарата  с  помощью

отвертки с плоским лезвием или монеты.
Примечание:

Этот  винт  Вам  понадобится  при  повторной  транспортировке  аппарата.

Пожалуйста, сохраните его (см. стр. 27).

H

Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоединить  провод  ЧМ-антенны  к  гнезду  FM  75  OHMS  и  найти

положение провода, обеспечивающее наивысший уровень принимаемого

сигнала.

Прилагаемая рамочная AM-антенна:

Подсоединить провод рамочной AM-антенны к гнезду AM LOOP.

Установить рамочную AM-антенну в позицию для оптимального приема.

Установить  рамочную  AM-антенну  на  полку  или  в  подобное  место  или

прикрепить ее к стойке или стене винтами (винты не входят в комплект

поставки).

Примечания:

Не  класть  антенну  на  главный  аппарат  вблизи  кабеля  питания  перем.

током. Это может вызвать помехи. Следует располагать антенну подальше

от аппарата для лучшего приема.

Установка рамочной АМ-антенны:

<Сборка>

<Крепление к стене>

Наружная ЧМ-антенна:

Если  требуется  еще  лучший  прием  сигнала,  следует  использовать

наружную ЧМ-антенну. При этом, следует консультироваться с дилером.

Примечание:

П р и   и с п ол ь з о в а н и и   н а ру ж н о й   Ч М - а н т е н н ы   о т с о ед и н и т ь   п р о в од

прилагаемой ЧМ-антенны.

Винты (не входят в

комплект поставки)

Стена

Наружная

ЧМ-антенна

Коаксиальный

кабель 75 ом

Правый громкоговоритель

Левый громкоговоритель

Одноцветный
С белой полосой

Неправильно

Подсоединение проводов системы (продолжение)
