CD-DV600WR

10

Подготовка к использованию

H

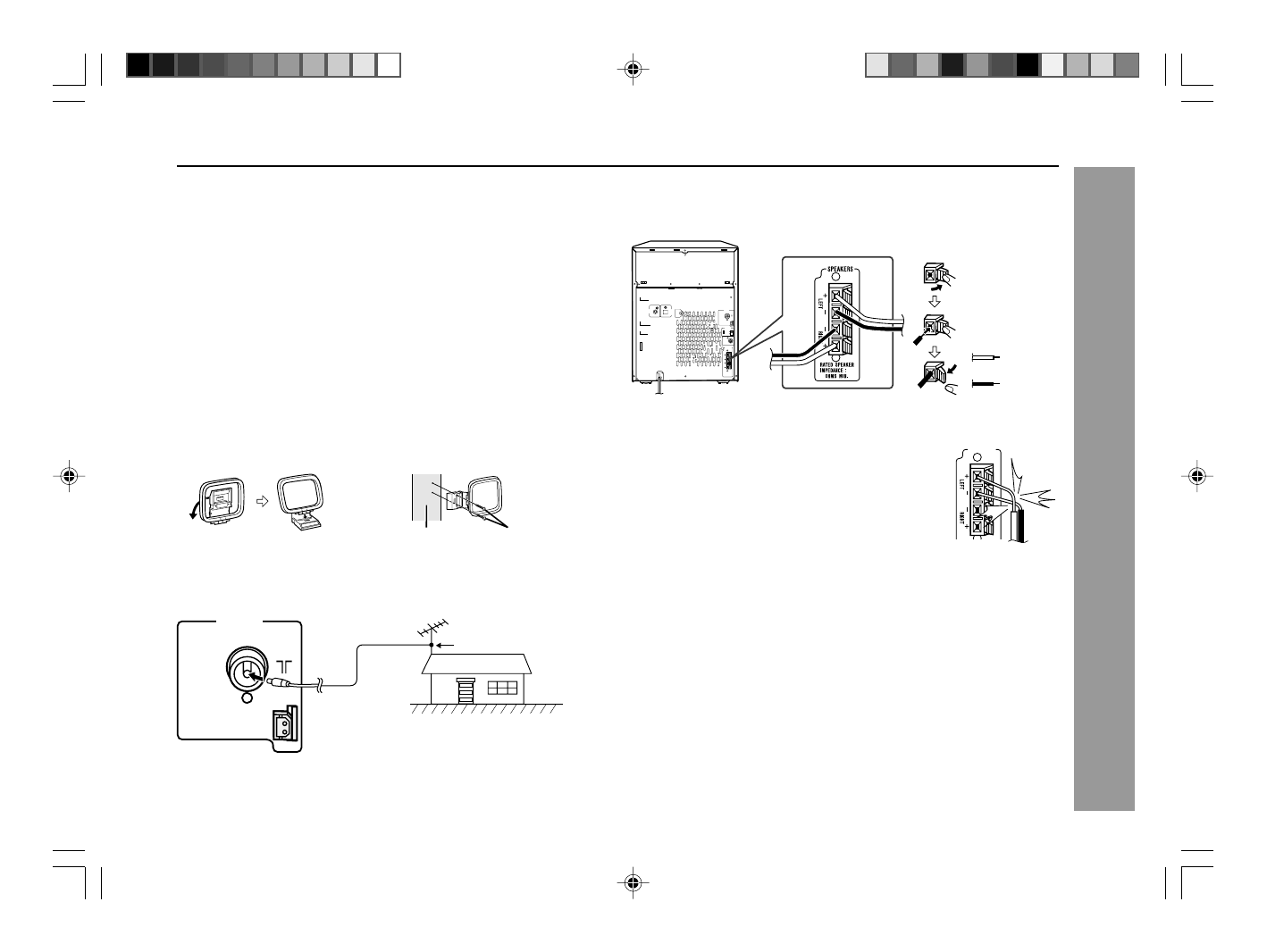

Подключение громкоговорителей

Подсоедините черный провод к отрицательной клемме (–), а красный
провод к положительной клемме (+).

Внимание:

I

Используйте громкоговорители с полным

сопротивлением не менее 6 Ом, поскольку
громкоговорители с более низким полным
сопротивлением могут повредить аппарат.

I

Не перепутайте правый и левый каналы.

Правый громкоговоритель находится с правой
стороны, если смотреть на аппарат спереди.

I

Не допускайте контакта оголенных

проводов громкоговорителя между собой.

I

Не допускайте попадания посторонних

предметов в канал фазоинвертора.

I

Не становитесь и не садитесь на громкоговорители. Вы можете

получить травму.

Неправильно

H

Подсоединение антенн

Прилагаемая ЧМ-антенна:

Подсоедините провод ЧМ-антенны к клемме FM 75 OHMS и найдите такое
положение провода ЧМ-антенны, которое обеспечивает самый высокий
уровень принимаемого сигнала.

Прилагаемая рамочная АМ-антенна:

П од с о ед и н и т е   п р о в од   ра м оч н о й  А М - а н т е н н ы   к   г н е з д у  A M   LO O P.
Установите рамочную АМ-антенну в положение оптимального приема.
Поставьте рамочную АМ-антенну на полку и т.п. или прикрепите ее к
стойке или к стене шурупами (не входят в комплект).

Примечание:

Ра з м е щ е н и е   а н т е н н ы   н а   а п п а рат е   и л и   в бл и з и   п р о в од а   п и та н и я
переменного тока может привести к помехам. Для наилучшего приема
размещайте антенну подальше от аппарата.

Установка рамочной АМ-антенны:

< Монтаж >

< Крепление на стене >

Внешняя ЧМ-антенна:

Используйте внешнюю ЧМ-антенну, чтобы добиться более качественного
приема. Проконсультируйтесь с Вашим дилером.

ANTENNA

AM

LOOP

FM

75 OHMS

Внешняя ЧМ-антенна

Шурупы
(не входят в
комплект)

Стена

SPEAKERS

VIDEO

OUT

AC INPUT

RATED SPEAKER
IMPENANCE :
6 OHMS MIN.

100/10

50/9

LEFT

RIGHT

S-VIDEO

OUT

AUDIO

DIGITAL

OUT

DVD/CD

SPAN

SELECTOR
FM/AM(kHz)

ANTENNA

AM

LOOP

FM

75 OHMS

6

SPEAKERS

Красный

Черный
