Общие сведения

- Органы управления и индика

торы -

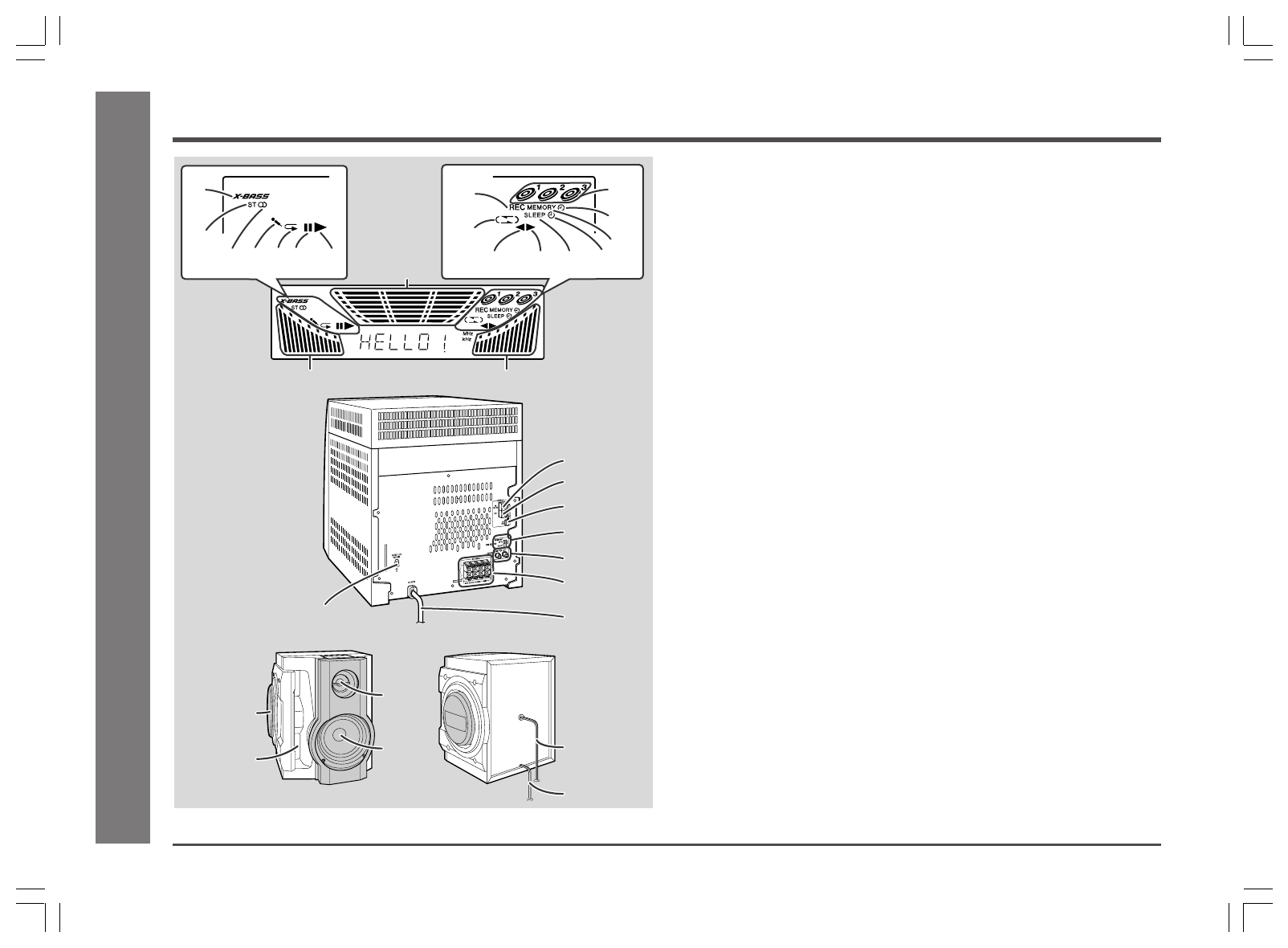

Органы управления и индикаторы (продолжение)

H

 Дисплей

1.

Индикатор экстра-баса

2.

Индикатор режима ЧМ-стерео

3.

Индикатор приема ЧМ-стерео

4.

Индикатор режима караоке

5.

Индикатор повторного воспроизведения CD

6.

Индикатор паузы CD

7.

Индикатор воспроизведения CD

8.

Индикатор записи на ленту 2

9.

Индикатор режима обращения ленты

10.

Индикаторы номера диска

11.

Индикатор воспроизведения по таймеру

12.

Индикатор памяти

13.

Индикатор режима воспроизведения обратной стороны ленты 2

14.

Индикатор воспроизведения ленты 1 или ленты 2 вперед

15.

Индикатор режима сна

16.

Индикатор записи по таймеру

17.

Индикатор анализатора спектра/уровня громкости

H

 Задняя панель

Страницы ссылки

1.

Зажим для подключения антенны ЧМ 75 ом ......................................... 7, 8

2.

Зажим для заземления антенны ЧМ ........................................................ 7, 8

3.

Гнездо для подключения рамочной антенны AM ................................. 7, 8

4.

Селектор интервала .................................................................................... 10

5.

Гнезда для подключения видео/внешнего сигнала (аудиосигнала) .. 29

6.

Зажимы для подключения акустической системы .............................. 7, 8

7.

Кабель питания перем. током ...................................................................... 9

8.

Переключатеь напряжения перем. тока .................................................... 9

H

 Акустическая система

1.

Громкоговоритель нижних частот

2.

Каналы отражателя для нижних частот

3.

Громкоговоритель верхних частот

4.

Громкоговоритель средних частот

5.

Кабель акустической системы к зажимам SUBWOOFER

6.

Кабель акустической системы к зажимам MAIN
