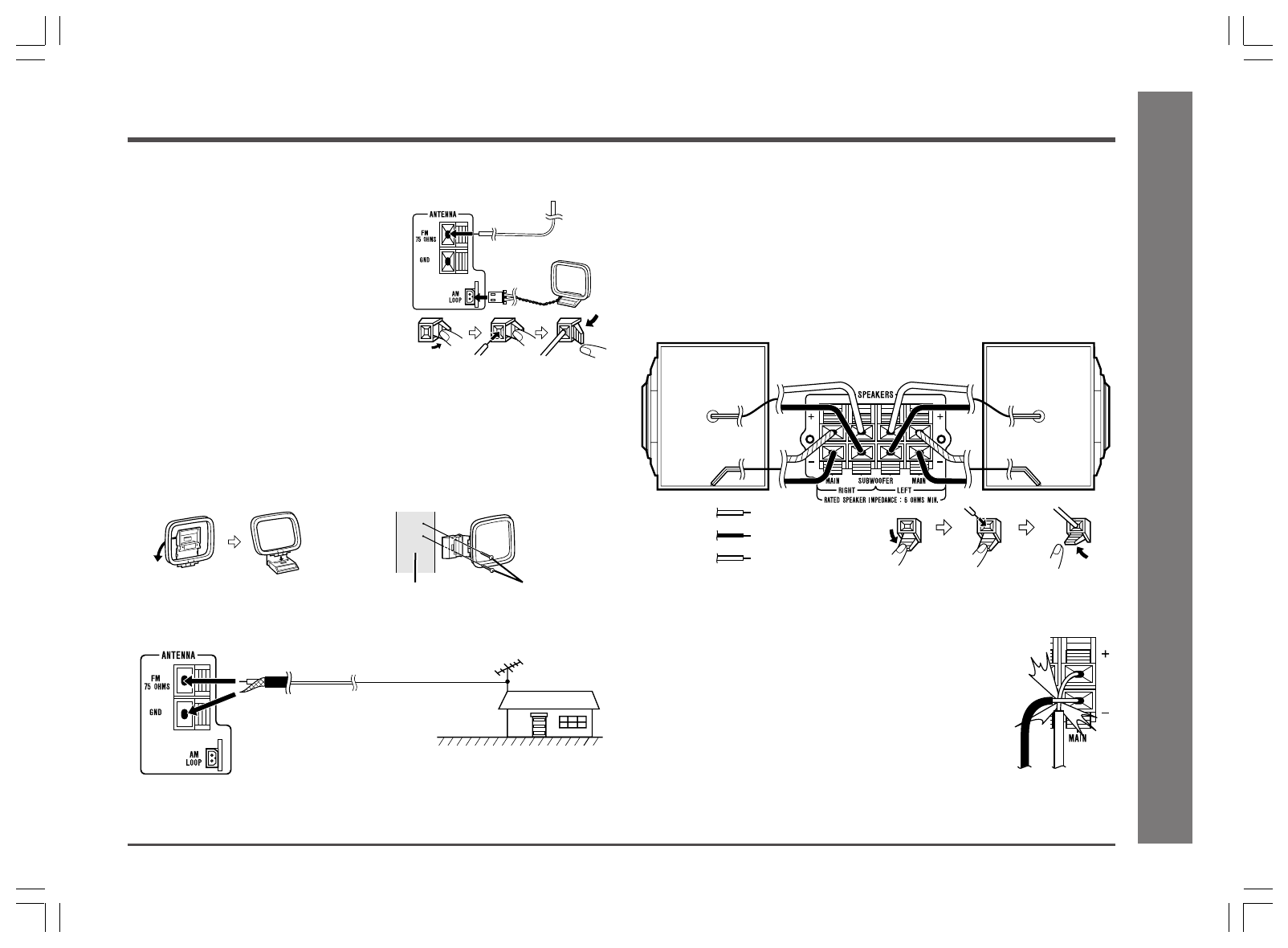

 Подключения акустической системы

Зажимы для основной части:

Подсоединить нижний провод с черной изоляцией к зажиму MAIN(-) и , провод с
синей изоляцией к зажиму MAIN(+).

Зажимы для громкоговорителя нижних частот:

Подсоединить  верхний  провод  с  черной  изоляцией  к  зажиму  SUBWOOFER(–)
и , провод с красной изоляцией к зажиму SUBWOOFER(+).

Внимамие:

I

Не перепутать зажимы MAIN и SUBWOOFER.
Иначе, громкоговорители могут быть повреждениы.

I

Использовать  только  входящую  в  комплект  поставки
а к у с т и ч е с к у ю   с и с т е м у.   Н е   и с п ол ь з о в а т ь   д ру г у ю
а к у с т и ч е с к у ю   с и с т е м у   с   э т и м   а п п а р ат о м   и   н е
использовать  данную  акустическую  систему  с  другими
аппаратами.

I

Не перепутать провода правого канала и левого канала.
Правая акустическая система - это та с правой стороны,
когда Вы смотрите спереди на аппарат.

I

Не  допускать  контакта  незащищенных  проводов
акустической системы между собой.

I

Не позволять каким-либо предметам попасть внутрь или
быть  расположенным  в  каналах  отражателя  нижних
частот.

I

Не  стоять  и  не  сидеть  на  акустических  системах.  Это
может вызывать травму.

H

 Подсоединение антенны

Прилагаемая антенна ЧМ:

Подсоединить провод антенны ЧМ к гнезду
FM  75  OHMS  и  найти  положение  провода,
о б е с п е ч и в а ю щ е е   н а и в ы с ш и й   у р о в е н ь
принимаемого сигнала.

Приагаеная рамочмая антенна AM:

Подсоединить  провод  рамочной  антенны
AM к гнезду AM LOOP.
У с та н о в и т ь   ра м о ч н у ю   а н т е н н у   A M   в
п о з и ц и ю   д л я   о п т и м а л ь н о го   п р и е м а .
Установить рамочную антенну AM на полку
или в подобное место или прикрепить ее к
стойке или стене винтами (винты не входят
в комплект поставки).

Примечания:

Не класть антенну на главный аппарат и не вблизи кабеля питания перем. током.
Это может вызвать помехи. Следует располагать антенну подальше от аппарата
для лучшего приема.

Установка рамочной антенны АМ:

<Сборка>

    <Крепление к стене>

Наружная антенна ЧМ:

Если  требуется  еще  лучший  прием  сигнала,  следует  использовать  наружную
антенну ЧМ. При этом, следует консультироваться с дилером.

Примечание:

При  использовании  наружной  антенны  ЧМ  отсоединить  провод  прилагаемой
антенны ЧМ.

Винты (не входят в
комплект поставки)

Стена

Правая акустическая

колонка

Левая акустическая

колонка

С красной изоляцией

С черной изоляцией

С синей изоляцией

Неправильно

Подготовка к использованию

- Подсоединение проводов системы -

Наружная
антенна ЧМ

Коаксиальный
кабель 75 ом
