11
10
Колонки
(–)
(+)
Передняя левая (L)
Черный
Белый
Передняя правая (R)
Черный
Красный
Центральная
Черный
Зеленый
Задняя левая (L)
Черный
Синий
Задняя правая (R)
Черный
Серый
Примечания:
– Для обеспечения оптимального звучания исполь
зуйте прилагаемые колонки.
– К любой паре клемм +/– подключайте не более
одной колонки.
– Не подключайте колонки с внутренним сопротив
лением меньшим, чем у прилагаемых колонок. Про
консультируйтесь на этот счет с разделом данного
руководства, содержащим технические параметры
системы.
Шаг 3. Подключение телевизора
ВНИМАНИЕ!
– Вы должны произвести только один тип
подключения видео сигнала (различные под%
ключения описаны ниже) – он зависит от
возможностей вашего телевизора.
– Компонентное подключение или подклю%
чение типа S%Video обеспечивают наилучшее
качество изображения. Эти входы обязатель%
но должны быть на вашем телевизоре.
– Подключайте систему к телевизору напря%
мую (а не через, например, видеомагнито%
фон).
Использование разъема Video In
[Вход видео сигнала] (CVBS)
l
Для подключения
CVBS
разъема системы к ви
део входу телевизора (помеченному как A/V In,
Video In, Composite или Baseband) используйте
композитный видео кабель (желтый).
l
Чтобы обеспечить прослушивание звука телеви
зионных каналов с помощью этой системы, ис
пользуйте аудио кабели (белый/красный), кото
рым соедините разъемы
AUX/TV IN (L/R)
сис
темы с соответствующими разъемами AUDIO
OUT телевизора.
ВНИМАНИЕ!
– Если для подключения телевизора исполь%
зуются оба типа подключения – S%Video и
компонентное видео (Pr Pb Y), то при вклю%
чении системы видео сигнал автоматически
переключится на вход S%Video. Установка
выхода VIDEO OUT в режим «Pr Pb Y» опи%
сывается в разделе «Настройка видео выхо%
да».
Подключение системы
Для получения объемного звучания наилучшего ка
чества все колонки (за исключением сабвуфера)
должны быть установлены на одинаковом расстоя
нии от места прослушивания.
l
Установите переднюю левую и правую колонки
на равных расстояниях от телевизора и под уг
лом приблизительно 45 градусов от направле
ния на слушателя.
l
Установите центральную колонку над телевизо
ром или системой – это обеспечит локализа
цию звука центрального канала.
l
Устанавливайте задние колонки на уровне ушей
слушателя (на стойки) направленными друг к
другу.
l
Сабвуфер устанавливайте на полу около теле
визора.
Примечания:
– Во избежание воздействия магнитного поля на
телевизор не устанавливайте передние колонки
слишком близко к телевизору.
– Обеспечьте нормальную вентиляцию всей DVD
мини системы.
Внимание!
Табличка с указанием модели устройства рас%
полагается на задней панели DVD системы.
Во избежание перегрева системы она содер%
жит встроенную схему автоматического от%
ключения. Таким образом, в случае возник%
новения экстремальных тепловых условий
ваша система может автоматически пере%
ключиться в дежурный режим. В случае по%
добного отключения дайте системе некото%
рое время, чтобы она остыла, и только пос%
ле этого включайте снова.

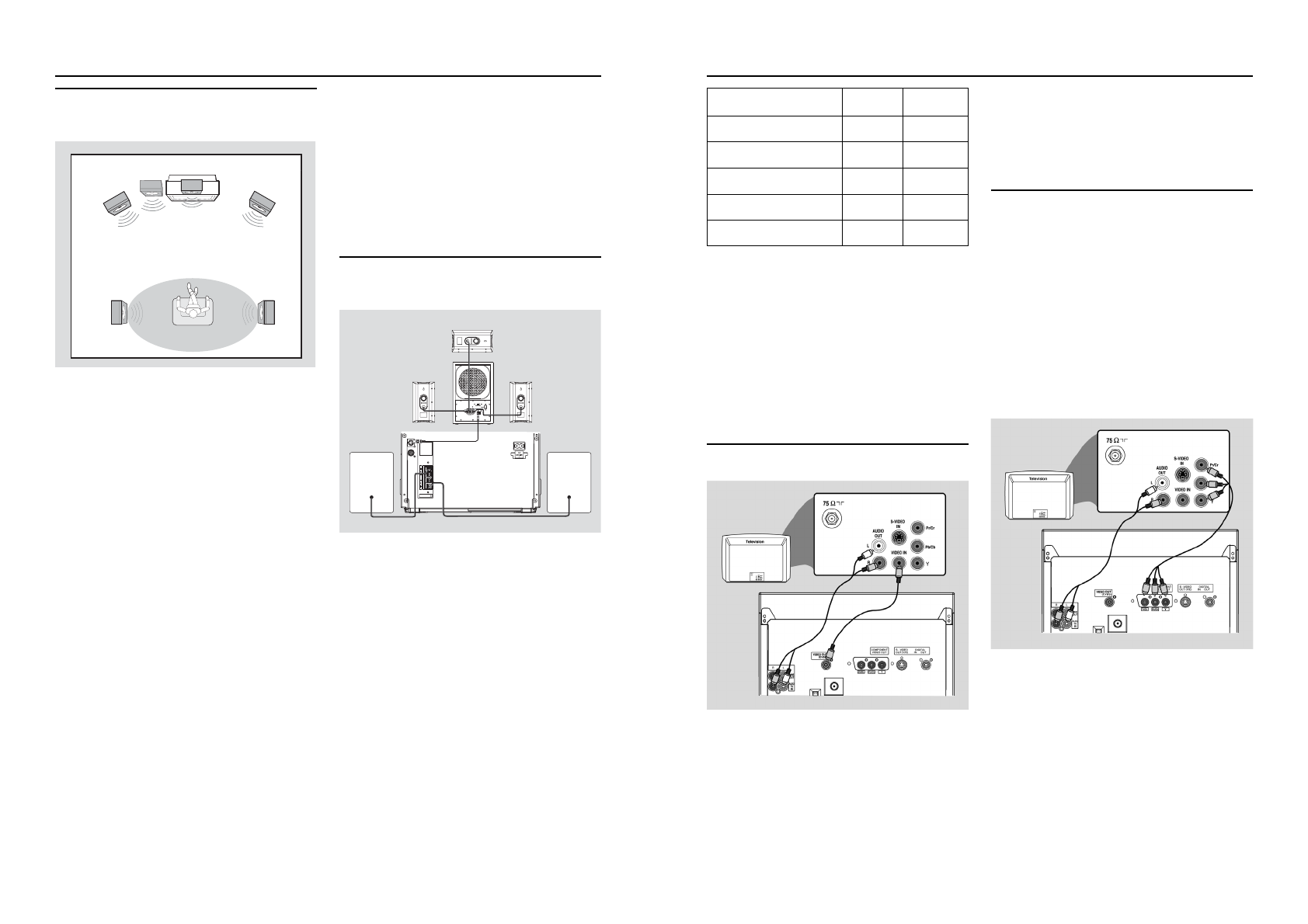

Шаг 2. Подключение колонок
и сабвуфера
Подключение системы
Шаг 1. Размещение колонок
и сабвуфера
Передняя
колонка
(левая)
Сабвуфер
Центральная колонка
Передняя
колонка
(правая)
Телевизор
Зона просмотра
(прослушивания)
Задняя
колонка
(левая)
Задняя
колонка
(правая)
l
П о д к л ю ч и т е п р о в о д а к о л о н к и к к л е м м а м
SPEAKER (FRONT) [Колонка (Передняя)] – пра
вую колонку к клеммам
«R»
, а левую колонку к
клеммам
«L»
, причем цветной (помеченный)
провод подключайте к клемме
«+»
, а черный
(непомеченный) провод подключайте к клемме
«–»
. Полностью вставляйте оголенный провод
от колонки в зажим клеммы (как показано на ри
сунке).
l
Подключите задние и центральную колонки с по
мощью прилагаемых проводов к разъемам на
сабвуфере (не забывайте о соответствии цве
тов разъема и подключаемого штекера).
l
Подключите сабвуфер с помощью прилагаемо
го провода к разъему DIN OUT, находящемуся
на DVD мини системе.
l
Подключите сетевой шнур (AC MAINS).
Центральная колонка
Правая
колонка
Левая
колонка
Сабвуфер
Колонка
(левая)
Колонка
(правая)
