JVC UX-VJ5-B (T) (V) (W) - Инструкция по эксплуатации - Страница 5

5

ČeskyČesky

4

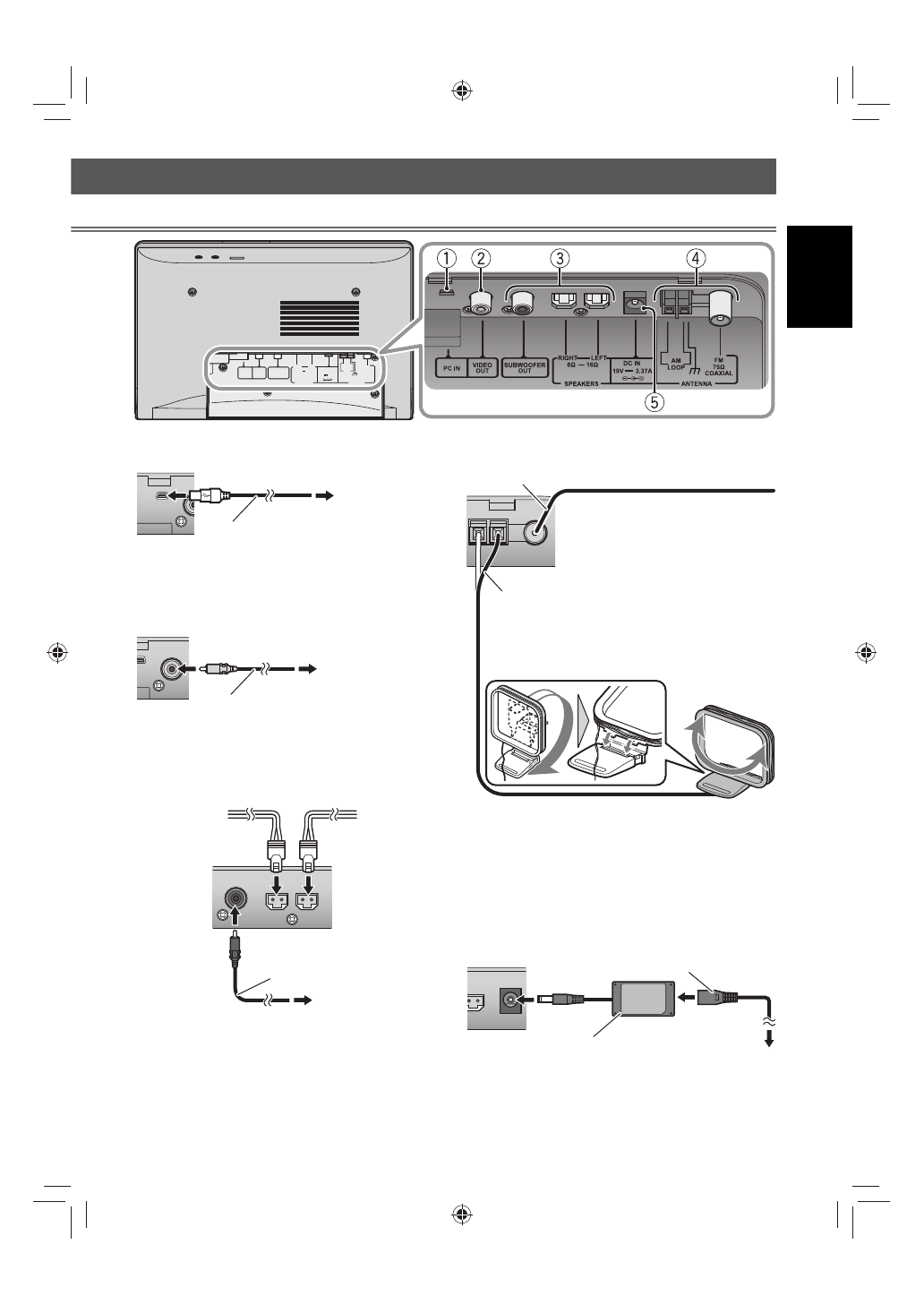

  Připojení antény pásma FM/AM

5

  Připojení napájecího kabelu

Nepřipojujte k tomuto modelu jiný napájecí adaptér.

•

Nezapojujte napájecí kabel do síťové zásuvky,

•

dokud nevrátíte kryt terminálu na místo.

Anténa FM ( je součástí dodávky)

Vysuňte ji, aby poskytovala co
nejlepší příjem.

Pro lepší příjem pásma FM

•

odpojte dodanou anténu pro
pásma FM a připojte venkovní
anténu FM (není součástí
dodávky) s pomocí kabelu s
impedancí 75 Ω s konektorem
koaxiálního typu (IEC nebo
DIN45325).

Rámová anténa

pásma AM ( je

součástí dodávky)

1

 Připojení počítače

2

 Připojení monitoru

Připojte video kabel pro zobrazení videa/obrázků z
iPodu/iPhonu/iPadu na monitoru.

3

  Připojení reproduktorů a subwooferu

Pokyny k instalaci reproduktorů, viz „Poznámky k

•

instalaci reproduktorů“ na str. 3.

Z pravého

reproduktoru

Z levého
reproduktoru

Kabel s konektory
RCA (není součástí
dodávky)

Ke vstupu
subwooferu

Kabel pro kompozitní
video
(není součástí dodávky)

Ke vstupu
kompozitního videa
monitoru

Kabel USB (není
součástí dodávky)

K USB portu
počítače

K síťové zásuvce

Napájecí adaptér

( je součástí dodávky)

Napájecí kabel ( je součástí dodávky)

Otáčejte smyčkou AM ( je součástí dodávky)
dokud není zajištěn co nejlepší příjem.

Smyčkovou anténu pro pásmo AM nechte

•

ovinutou okolo jejího rámu, jinak může dojít
ke snížení efektivity a citlivosti smyčkové
antény pro pásmo AM.

AM

LOOP

FM

75Ω

6Ω 16Ω

COAXIAL

ANTENNA

DC IN

19V

3.37A

RIGHT

SPEAKERS

LEFT

SUBWOOFER

OUT

VIDEO

OUT

PC IN

CAUTION:

SEE BOTTOM

Černý
