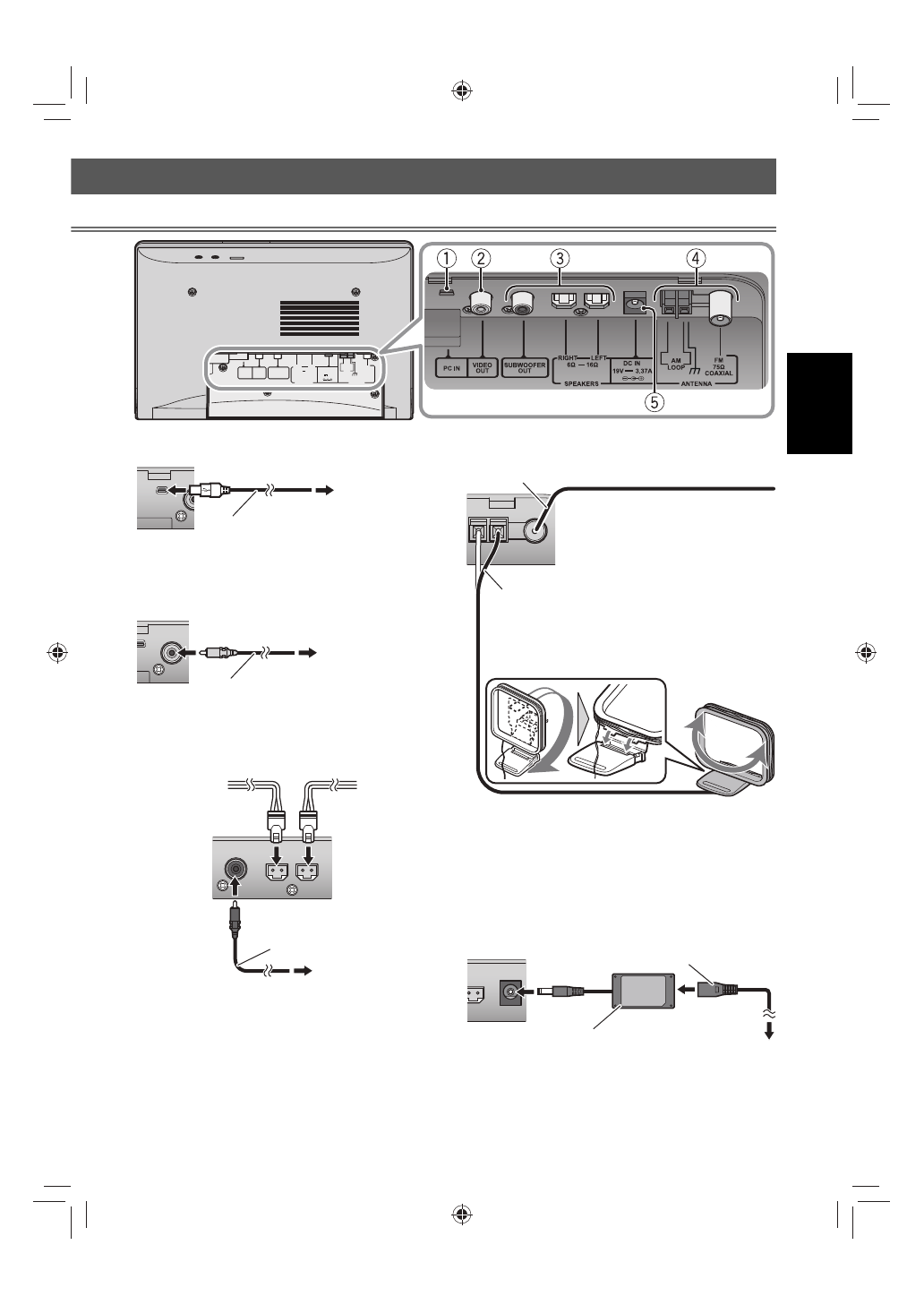

  Podłączanie anteny FM/AM

Antena FM (w zestawie)

Rozłożyć antenę, aby uzyskać
najlepszy odbiór.

Aby zapewnić jak najlepszy

•

odbiór radiowy

na falach

ultrakrótkich (FM), odłącz
dostarczoną antenę FM i podłącz
zewnętrzną antenę FM (nie wchodzi
w skład zestawu) przewodem 75 Ω
ze złączem koncentrycznym (IEC lub
DIN45325)

Antena pętlowa

AM (w zestawie)

Obracać antenę pętlową AM (w zestawie) do
momentu uzyskania najlepszego odbioru.

Przewód anteny ramowej AM powinien być

•

owinięty wokół ramy anteny; w przeciwnym
razie może dojść do zmniejszenia
skuteczności i czułości anteny ramowej AM.

Czarny

5

  Podłączanie przewodu zasilania

Do gniazdka ściennego

Zasilacz prądu zmiennego

(w zestawie)

Kabel zasilający (w zestawie)

Nie używaj innego zasilacza sieciowego z tym

•

modelem.
Kabel zasilania sieciowego można podłączyć

•

dopiero po założeniu osłony złączy.

1

 Podłączanie komputera

Kabel USB (nie wchodzi w
skład zestawu)

Do portu USB
komputera

2

 Podłączanie monitora

Aby wyświetlać filmy/obrazy z iPoda/iPhona/iPada
na monitorze, podłączyć przewód wideo.

Przewód wideo kompozytowego
(nie wchodzi w skład zestawu)

Do wejścia sygnału
kompozytowego
monitora

3

  Podłączanie głośników i subwoofera

Z prawego

głośnika

Z lewego
głośnika

Przewód wtyczki RCA (nie
wchodzi w skład zestawu)

Do wejścia
subwoofera

Instalowanie głośników - patrz punkt “Informacje

•

o instalacji głośników” na str. 3

AM

LOOP

FM

75Ω

6Ω 16Ω

COAXIAL

ANTENNA

DC IN

19V

3.37A

RIGHT

SPEAKERS

LEFT

SUBWOOFER

OUT

VIDEO

OUT

PC IN

CAUTION:

SEE BOTTOM
