7

Pyccкий

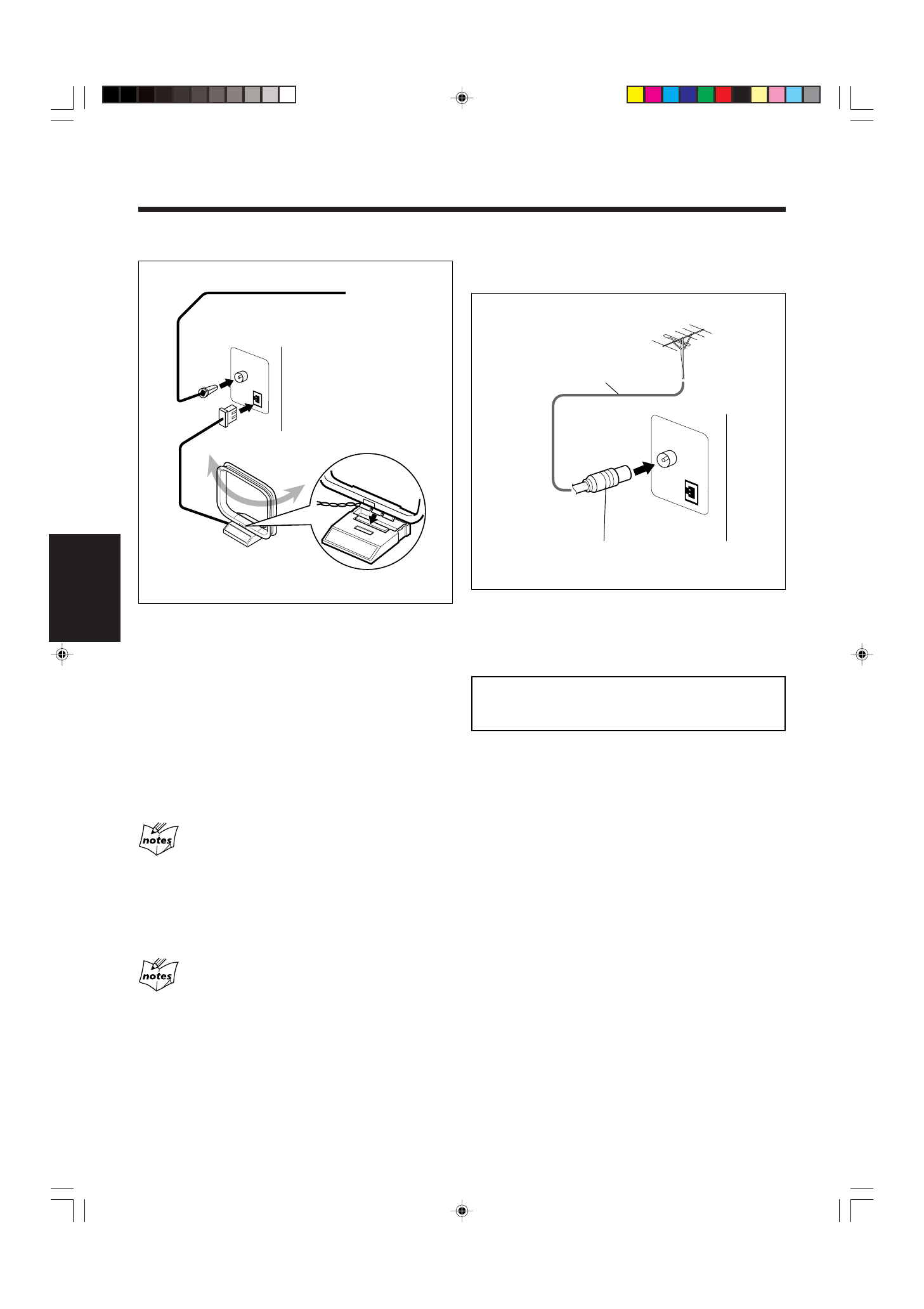

Подключение антенн FM и AM (MW)

1

Подсоедините антенну FM к разъему FM
COAXIAL 75

Ω

.

Закрепите антенну так, чтобы она обеспечивала
наилучший прием (на стене и т.п.).

2

Подсоедините прилагаемую рамочную
антенну (MW) к разъему AM LOOP.

Расположите антенну на некотором расстоянии от
устройства и настройте ее так, чтобы добиться
наилучшего приема.

Для обеспечения наилучшего приема и антенны
FM, и антенны AM (MW)

• Убедитесь, что проводники антенн не касаются других

разъемов и соединительных проводов.

• Не устанавливайте антенны рядом с металлическими

частями устройства, соединяющими проводами
и шнурами питания.

Рамочная антенна AM (MW)
(прилагается)

ВНИМАНИЕ.

Прежде чем включать устройство в сеть, убедитесь,
что выполнены все необходимые подключения.

Антенна FM

ТЕПЕРЬ можно включить устройство
в сеть.

2

1

Прилагаемая антенна FM

Антенна FM, поставляема вместе с устройством, может
использоваться временно. Если она не обеспечивает
качественный прием, можно подключить внешнюю
антенну FM.

Подключение внешней антенны FM

Прежде чем подключать антенну, отсоедините
прилагаемую антенну FM.

Внешняя антенна FM
(не входит в комплект
поставки)

Следует использовать антенну A 75

Ω

с коаксиальным разъемом (IEC или DIN 45325).

Коаксиальный кабель
(не входит в комплект
поставки)

AM

LOOP

FM 75

Ω

COAXIAL

AM

LOOP

FM

 75

Ω

COAX

IAL
