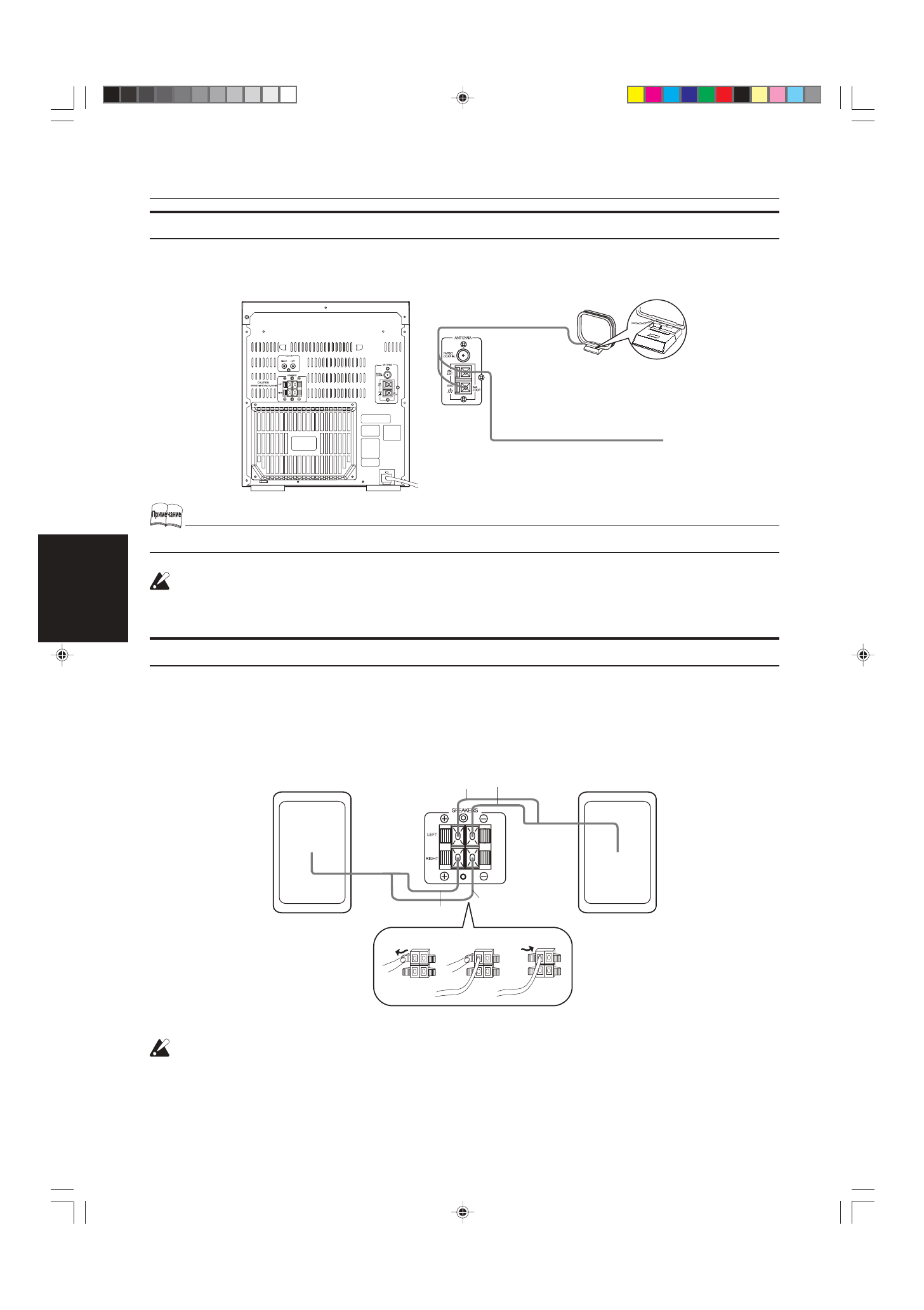

Подсоединение Антенны АМ (MW/LW)

Задняя панель прибора

• Даже если Вы подсоединяете внешнюю антенну АМ (MW/LW), оставьте внутреннюю антенну АМ (MW/LW) подсоединенной.

ВНИМАНИЕ:

• Чтобы избежать помех, расположите антенну в удалении от Системы, соединительного шнура и сетевого

шнура.

Подсоединение колонок

1. Откройте каждый терминал, чтобы подсоединить провода колонок.
2. Подсоедините провода колонок к терминалам для колонок на приборе.

Подсоедините  красный  (+)  и  черный  (–)  провода  с  правой  стороны  колонки  к  красной  (+)  и  черной  (–)  клеммам,  помеченным  RIGHT
(ПРАВО) на системе.
Подсоедините красный (+) и черный (–) провода с левой стороны колонки к красной (+) и черной (–) клеммам, помеченным LEFT (ЛЕВО)
на системе.

3. Закройте все разъемы, чтобы зафиксировать подсоединенные провода.

ВНИМАНИЕ:

• У  телевизора,  расположенного  рядом  с  колонками,  может  исказиться  цветное  изображение.  Если  это

произойдет, поставьте колонки в отдалении от телевизора.

• Пользуйтесь  только  колонками  с  правильным  импендансом.  Правильный  импенданс  указан  на  задней

панели.

Проводковая антенна АМ (MW/LW) (не входит в комплект поставки)

Если прием плохой, подсоедините внешнюю антенну.

Рамочная антенна АМ (MW/LW)

(Входит в комплект поставки)

Поворачивайте рамку, пока не

добьетесь наилучшего приема.

Подсоедините рамочную антенну

АМ (MW/LW) к ее основанию,

плотно установив ее выступы в

отверстия на основании.

Правая сторона (сзади)

Левая сторона (сзади)

Красный

Красный

Черный

Черный
