4



Шаг

3

: Подключение

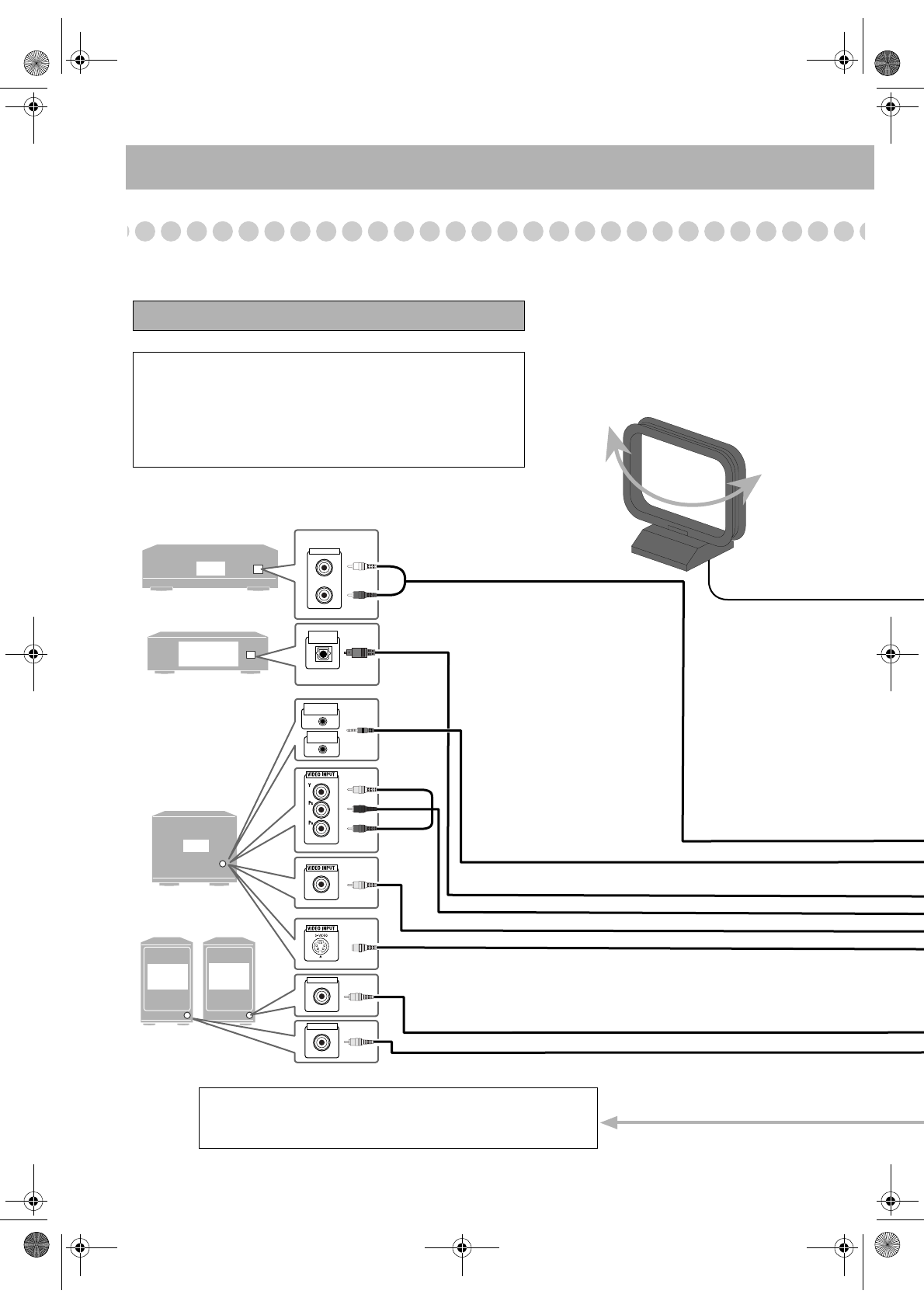

Для получения более подробной информации обратитесь на стр. 6 и 7.

AUX

TV

Digital Audio

Equipment

AUDIO OUT

INPUT

INPUT

OPTICAL

DIGITAL IN

Right

Speaker

Left

Speaker

AV

COMPU LINK II

AV

COMPU LINK EX

Перед началом подключения отключите питание всех устройств.

На иллюстрациях ниже показаны наиболее типичные
примеры разъемов входа/выхода.
При подключении других устройств также ознакомьтесь с
инструкциями для этих устройств, так как названия их
разъемов могут отличаться от тех, что приведены на
иллюстрациях.

Аудио кабель (не входит
в комплект)

К розетке
После завершения всех подключений подключите кабель
питания к розетке.

Оптический цифровой кабель (не входит в комплект)

Композитный видео кабель (входит в комплект)

Монофонические миништекеры (не входит в комплект)

Красный

Желтый

S-video кабель (не входит в комплект)

Компонентный видео кабель (не входит в комплект)

Рамочная антенна АМ
(входит в комплект)

Поворачивайте эту антенну
для достижения оптимального
качества приема.

Белый

Красный

Синий

Зеленый

Видеомагнитофон, пр.

Минидисковая дека,

усилитель и пр.

Пространственные

динамики

Аудио кабель (не входит в комплект)

Аудио кабель (не входит в комплект)

MX-JD3.book  Page 4  Monday, June 28, 2004  9:42 PM
