Передняя панель

1

Держатель дисков

2

Кнопка STANDBY/ON

 и лампочка STANDBY

(9, 24, 25)

3

Дистанционный датчик

4

Кнопка ECO (9)

5

Регулятор PRESET + / – (12)
Регулятор

4

 /

¢

 (поиск назад/поиск вперед) (9,

11, 16 – 18, 22 – 25)

6

Окно дисплея

7

Кнопка и лампочка TAPE

2

3

 (9, 19 – 21)

Нажатие этой кнопки приводит также к включению
аппарата.

8

Кнопка и лампочка CD

3¥8

 (воспроизведение/пауза)

(9, 16 – 18, 22)
Нажатие этой кнопки приводит также к включению
аппарата.

9

Кнопка и лампочка FM/AM (9, 12)
Нажатие этой кнопки приводит также к включению
аппарата.

p

Кнопка и лампочка AUX (9)
Нажатие этой кнопки приводит также к включению
аппарата.

q

Кнопки режимов воспроизведения компакт-диска
• Кнопка REPEAT (18)
• Кнопка PROGRAM (17)
• Кнопка RANDOM (18)

w

Кнопка CLOCK/TIMER (9, 23 – 26)

e

Разъем PHONES (10)

r

Кнопки для пользования функцией RDS
• Кнопка DISPLAY MODE (13)
• Кнопка PTY/EON (13, 14)
• Кнопки SELECT + / – (13, 14)

t

Кнопка CD REC START (21, 22)

y

Кнопка EDIT (22)

u

Кассетный держатель деки A (19)

i

Кнопка

0

 EJECT деки A (19)

o

Кнопки и лампочки номера диска (CD1, CD2 и CD3)
(16, 17, 21, 22)
Нажатие одной из этих кнопок приводит также к
включению аппарата.

Продолжение

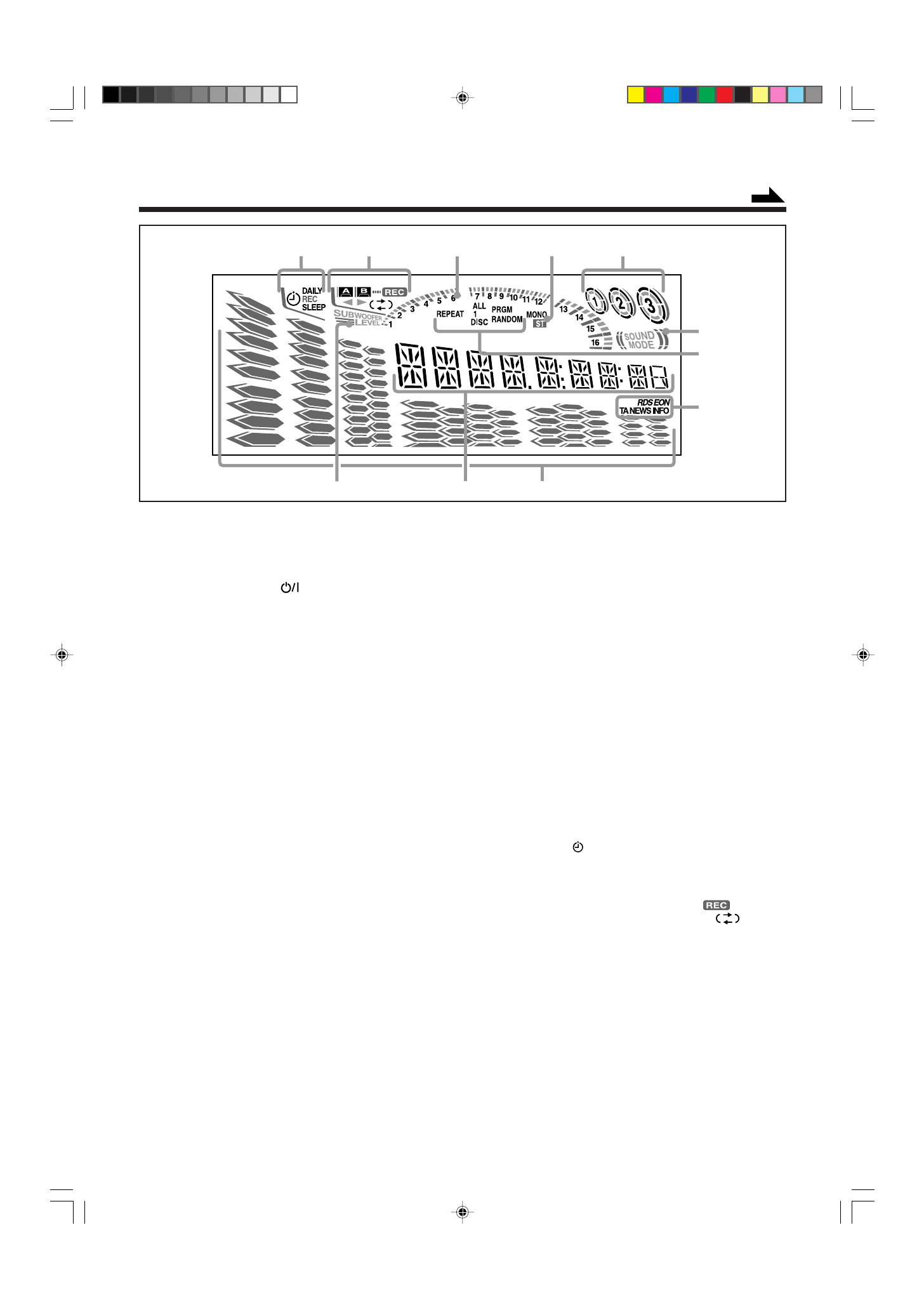

Окно дисплея

1

2

5

4

6

7

8

3

q

p

9

;

Кнопка SET/DISPLAY (9, 11, 12, 17, 22 – 26)

a

Кнопки

0

 (открытие/закрытие держателя дисков)

(CD1, CD2 и CD3) (15, 16, 18)
Нажатие этой кнопки приводит также к включению
аппарата.

s

Кнопка CANCEL/DEMO (8, 9, 17, 19, 22 – 26)

d

Регулятор SOUND MODE (10)

f

Регулятор SUBWOOFER LEVEL + / – (10)

g

Кнопки TUNING + / – (12)
Кнопки

1

 /

¡

 (быстрая перемотка назад/быстрая

пермотка вперед) (11, 16, 19)

h

Регулятор VOLUME + / – (10)

j

Кнопка

7

 (стоп) (16 – 22, 25)

k

Кнопки управления кассетной декой
• Кнопка TAPE A/B (19)
• Кнопка REVERSE MODE (19, 21, 22)
• Кнопка REC START/STOP (20 – 22, 25)

l

Кнопка DUBBING (21)

/

Кассетный держатель деки B (19 – 22, 25)

z

Кнопка EJECT

0

 деки B (19, 20)

Окно дисплея

1

Индикаторы таймера
• Индикаторы

 (таймер), DAILY (ежедневный

таймер), REC (таймер записи) и SLEEP (таймер
засыпания)

2

Индикаторы кассетной деки
• Индикаторы A/B (работающая дека),

 (запись),

2

3

 (направление воспроизведения) и

 (режим

реверса)

3

Индикаторы номера фрагмента компакт-диска (1 – 16)

4

Индикаторы режима радиоприемника
• Индикаторы MONO и ST (стерео)

5

Индикаторы диска

6

Индикатор SOUND MODE

7

Индикаторы режима воспроизведения компакт-диска
• Индикаторы REPEAT (ALL/1/DISC), PRGM

(программа) и RANDOM

8

Индикаторы режимов RDS
• Индикаторы RDS, EON и TA/NEWS/INFO

9

Индикатор SUBWOOFER LEVEL

p

Основной дисплей
• Отображение названия источника, частоты и т.д.

q

Индикатор уровня аудио сигнала
