• Если провод контурной антенны АМ; Подключение динамиков; Вставьте конец шнура динамика в разъем. - JVC MX-GT91R - Инструкция по эксплуатации - Страница 10

– 7 –

1

Вставьте контурную АМ (MW/LW) антенну
в разъемы AM LOOP так, как показано на
рисунке.

• Если провод контурной антенны АМ

(MW/LW) имеет виниловое
покрытие, удалите это покрытие,
скру тив виниловую изоляцию так,
как показано на рисунке.

2

Поворачивайте антенну до тех пор, пока не
найдете то ее положение, которое
обеспечивает наилучшее качество приема.

Подключение наружной АМ (MW/LW) антенны

Если качество приема неудовлетворительное, вставьте в
разъем АМ ЕХТ провод с виниловым покрытием и
вытяните его горизонтально. Контурную АМ (MW/LW)
антенну следует оставить подключенной.

Для обеспечения наилучшего качества приема и FM
и АМ (MW/LW) станций

• Проверьте, что провода антенн не касаются других разъемов

и соединительных шнуров.

• Старайтесь, чтобы антенны были расположены как можно

дальше от металлических деталей аппарата, соединительных
шнуров и шнура питания.

AM (MW/LW) aнтеннa

Провод с
виниловым
покрытием (не
входит в комплект)

Контурная АМ  (MW/LW)
антенна (входит в
комплект)

COAXIAL

ANTENNA

AM LOOP

FM 75

AM EXT

1

2

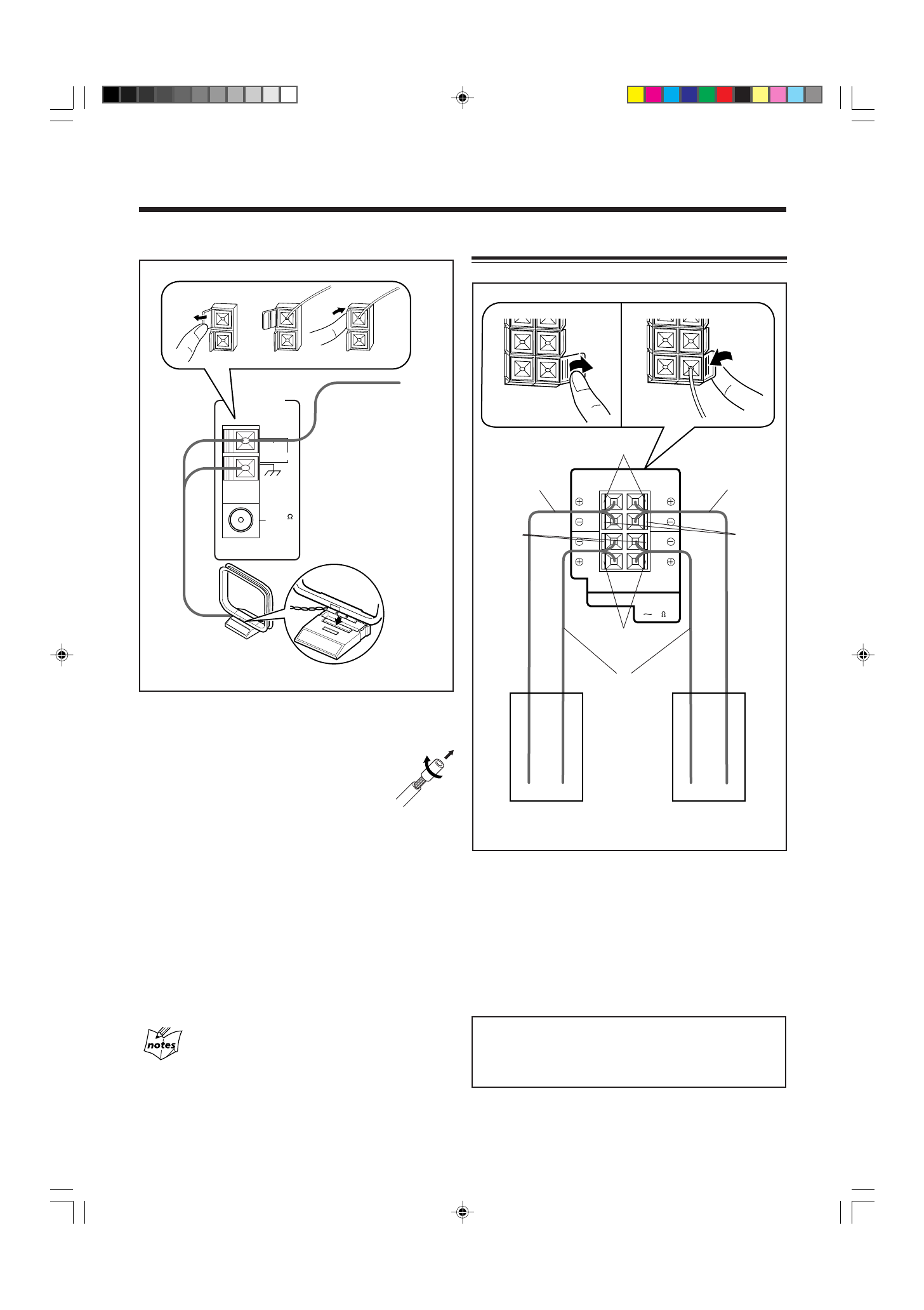

Подключение динамиков

SUBWOOFERS

MAIN

SPEAKERS

CAUTION: SPEAKER

IMPEDANCE
6

16

LEFT

LEFT

RIGHT

RIGHT

Синий

1

3

Черный

Красный

Шнуры

динамиков

(синий/черный)

К правому

динамику

К левому

динамику

Шнуры

динамиков

(красный/черный)

Шнуры

динамиков

(красный/черный)

Черный

2

1

Откройте разъем динамика на задней
панели аппарата.

2

Вставьте конец шнура динамика в разъем.

Соблюдайте полярность разъемов динамиков: Красный
(+) к красному (+), а черный (–) к черному (–); синий
(+) к синему (+), а черный (–) к черному (–).

3

Закройте разъем динамика.

ВНИМАНИЕ:

Используйте только те динамики, полное

сопротивление которых соответствует полному
сопротивлению, указанному на разъемах динамиков
на задней панели аппарата.
