8

Подключени

При выборе положения антенны настройтесь на радиостанцию (см. “Прослушивание радиопередач” на странице 32).

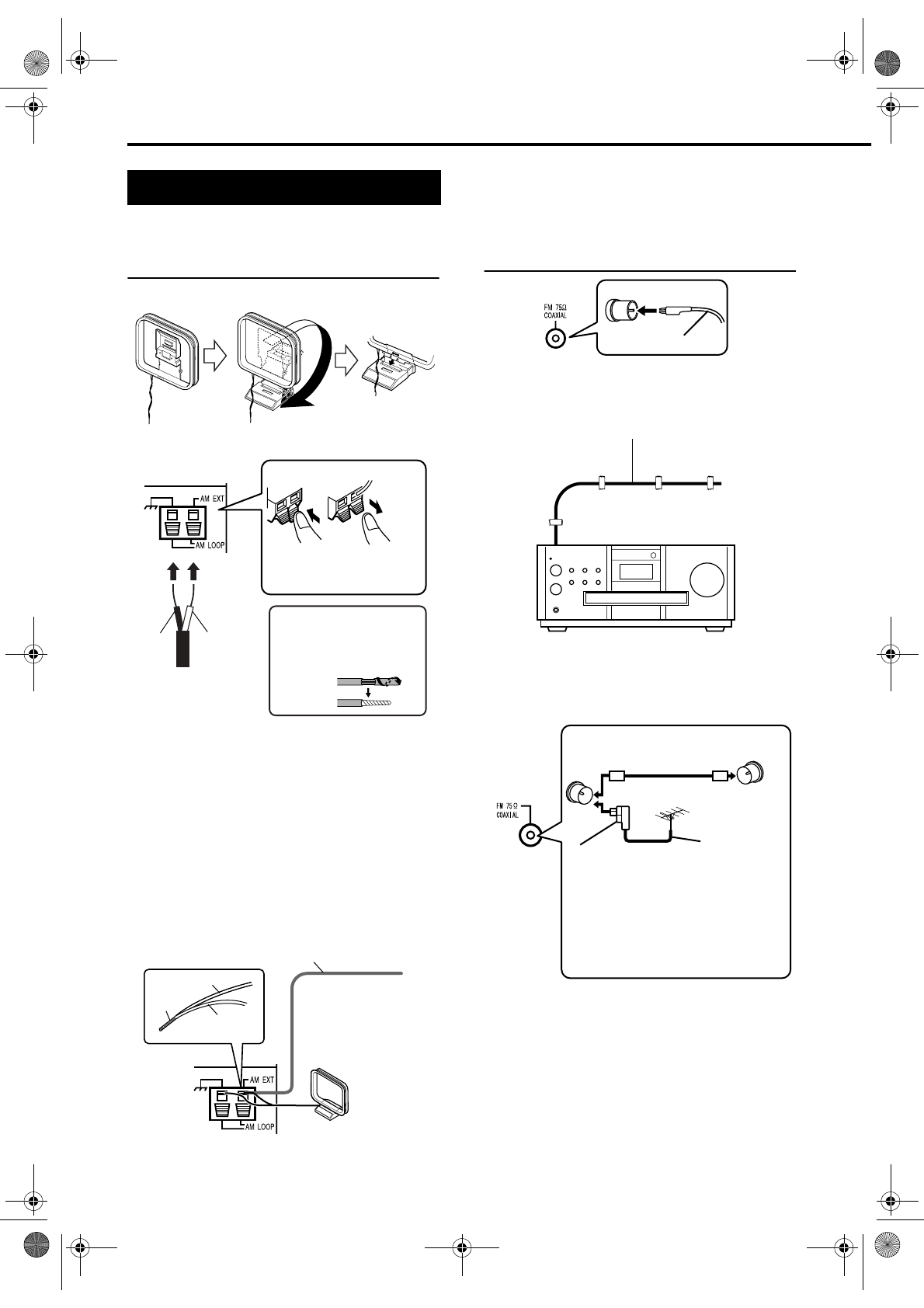

Подключение антенн

Подключение рамочной антенны
диапазона AM (входит в комплект
поставки)

1

Соберите рамочную антенну диапазона AM.

2

Подключите кабели антенны.

3

Установите рамочную антенну диапазона
AM в положение наилучшего радиоприема.
Антенна диапазона AM должна
устанавливаться на максимально возможном
расстоянии от основного устройства.

• Не устанавливайте антенну на металлический

стол или вблизи телевизора, персонального
компьютера и других аналогичных устройств.
Невыполнение этого правила может привести к
плохому качеству приема.

7

При невозможности получения
хорошего качества приема с
использованием поставляемой
рамочной антенны диапазона AM

Основное устройство

(задняя панель)

Подключение кабелей
антенны

Подключите два кабеля
антенны, как показано
выше.

Если конец кабеля
антенны покрыт
виниловой изоляцией,
удалите ее, повернув и
сняв с кабеля.

Черный

Белый

Электрический провод: 3 - 5 м (имеется в продаже)

Поместите

электрический провод

горизонтально,

желательно как можно

выше, например, над

окном или на улице.

Соедините вместе выводы

кабелей антенны.

Основное
устройство
(задняя панель)

Электрический

провод

Скрутите

Рамочная антенна

диапазона AM

Подключение антенны диапазона
FM (входит в комплект поставки)

7

При невозможности достижения
хорошего качества приема с
использованием поставляемой
антенны или коллективной антенны

Подробное описание подключения
отдельно продаваемой антенны приведено
в руководстве пользователя антенны или
конвертера.

Установите антенну вертикально в положение,

при котором достигается наилучшее качество
приема, и закрепите ее с помощью липкой
ленты.

Основное устройство

(задняя панель)

Антенна
диапазона FM

Кабель антенны

(продается

отдельно)

Вывод

коллективной

антенны

Внешняя антенна

диапазона FM

(имеется в

продаже)

Коаксиальный

кабель

(имеется в

продаже)

Конвертер
(продается отдельно:

совместим с 300

C

/75

C

)

Основное

устройство

(задняя
панель)

В зависимости от условий
радиоприема может использоваться
фидерная антенна диапазона FM
(продается отдельно: совместима с
300

C

). В этом случае требуется

ил

Подключение

– Не включайте питание до полного подключения –
