РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT890С/D+
4
3)
Прочитайте результаты измерения на дисплее.
Если измеренное сопротивление больше 51 Ома – разрыв
цепи, зуммер не звучит. Если сопротивление менее 10 Ом –
цепь находится в состоянии проводимости, непрерывно
звучит зуммер и горит красный светодиод.
Внимание:
• Прежде чем измерять проводимость в цепи, отключите
питание и полностью разрядите все конденсаторы, во
избежание повреждения или неточных показаний.
4.
Измерение диодов (Рисунок 4)
1)
Поверните переключатель в положение измерения
проводимости
2)
Установите красный щуп в красное гнездо (
VΩ)
,
а
черный щуп в гнездо «
COM
» и подключите измерительные
щупы к контрольным точкам PN перехода. 3) Прочитайте
результаты измерения на дисплее.
Если диод открыт или
его полярность обратная, на дисплее появится символ
«
OL
». Для кремниевого PN-перехода нормальное значение
обычно составляет около 500-800 мВ (от 0,5 до 0,8В). В
отображения показаний зуммер подает один звуковой
сигнал. Длинный звуковой сигнал указывает на короткое
замыкание.
Внимание:
• Прежде чем измерять диод в цепи, отключите питание и
полностью разрядите все конденсаторы, во избежание
повреждения или неточных показаний.
• Диапазон подаваемого напряжения около 3В, ток ~1 мА
5.

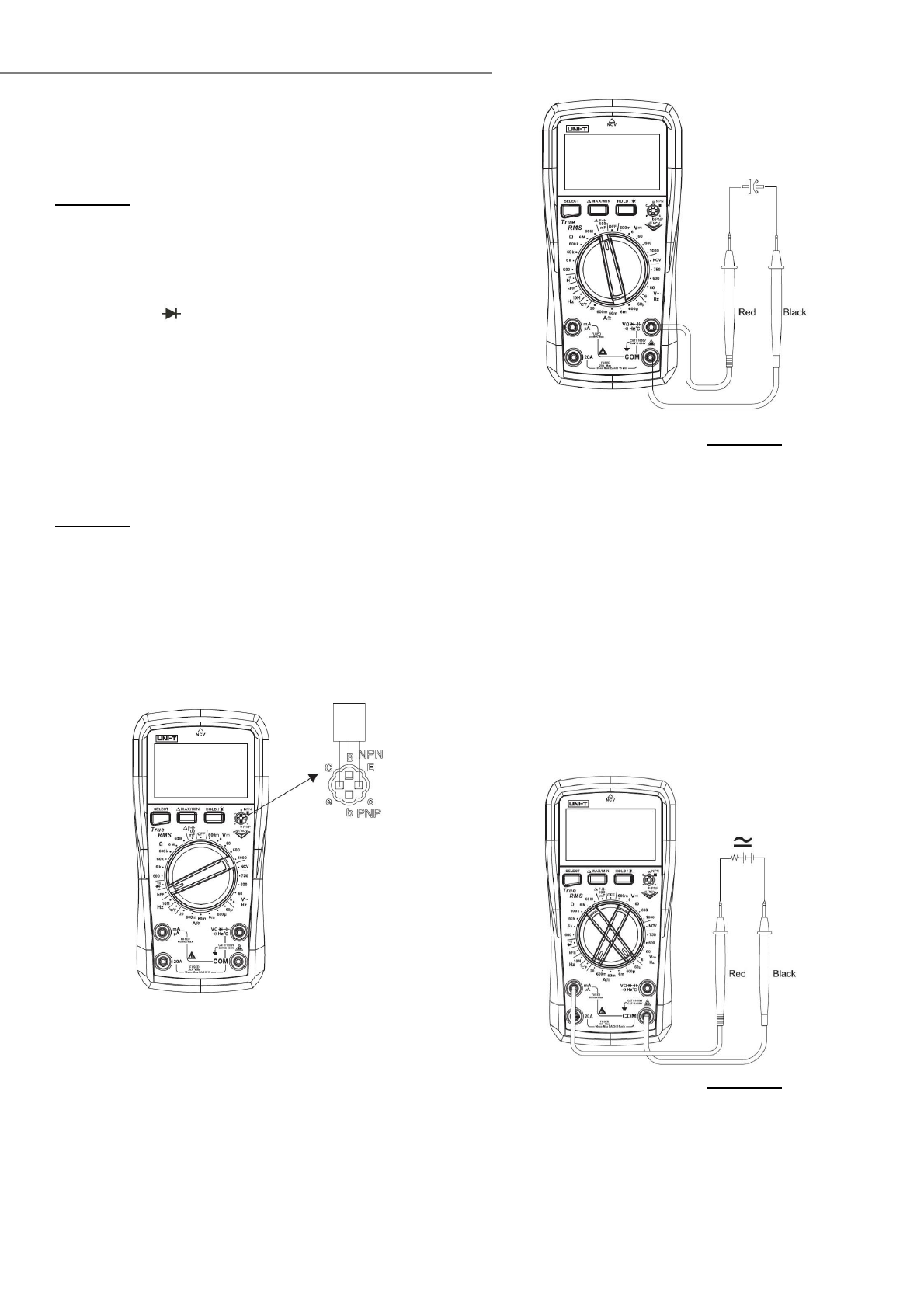

Измерение hFE транзисторов (Рисунок 5)
1)
Поверните переключатель в положение «
hFE
» 2)
Установите транзистор в гнездо: база (B), эмиттер (E) и
коллектор (C) (тип PNP или NPN). Тестер покажет
примерный коэффициент усиления.
Рисунок 5 6. Измерение емкости (Рисунок 6)
1)
Поверните переключатель в положение измерения
емкости.
2)
Установите красный щуп в красное гнездо (
VΩ)
,
а
черный щуп в гнездо «
COM
» и подключите измерительные
щупы к емкости.
3)
Считайте результаты на дисплее. В отсутствие
емкости
прибор
отображает
некоторое
значение
(
внутреннюю емкость). При измерениях небольшой емкости
это значение должно быть вычтено из измеренного
значения. Также можно воспользоваться режимом
относительных измерений
REL
,
чтобы автоматически
вычесть внутреннюю емкость.
Рисунок 6 Внимание:
•
Если измеренный конденсатор замкнут или емкость
превышает максимальный диапазон, на дисплее появится
символ «
OL
».
•
При измерении большой емкости, обычно для
стабилизации показаний требуется несколько секунд.
•
Перед измерением полностью разрядите все
конденсаторы (особенно для конденсаторов с высоким
напряжением), чтобы избежать повреждения прибора и
пользователя.
7. Измерение переменного и постоянного тока (Рис. 7)
1)
Поверните переключатель в соответствующее положение
измерения тока.
2)
Установите красный щуп в гнездо «
mA/uA
» или «
A
»,
черный в гнездо «
COM
», и подключите измерительные
провода к источнику питания или цепи, подлежащей
тестированию последовательно.
3)
Считайте показания на дисплее.
Рисунок 7 Внимание:
•
Перед подключением отключите источник питания
в цепи и внимательно проверьте положение входного
разъема и ее переключатель диапазона, чтобы убедиться в
правильности выбора.
•
Если диапазон измеряемого тока неизвестен,
выберите максимальный предел и затем соответственно
уменьшите. • Если входные гнезда «
mAuA
» и «
A
»
перегружены, встроенный предохранитель перегорает.
