РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT890С/D+
3
IX.
Проведение измерений
Перед началом измерений убедитесь в том, что батареи не
разряжены.
Для
обеспечения
точности
измерений
необходимо своевременно заменять батареи.
1.
Измерение переменного и постоянного напряжения
(

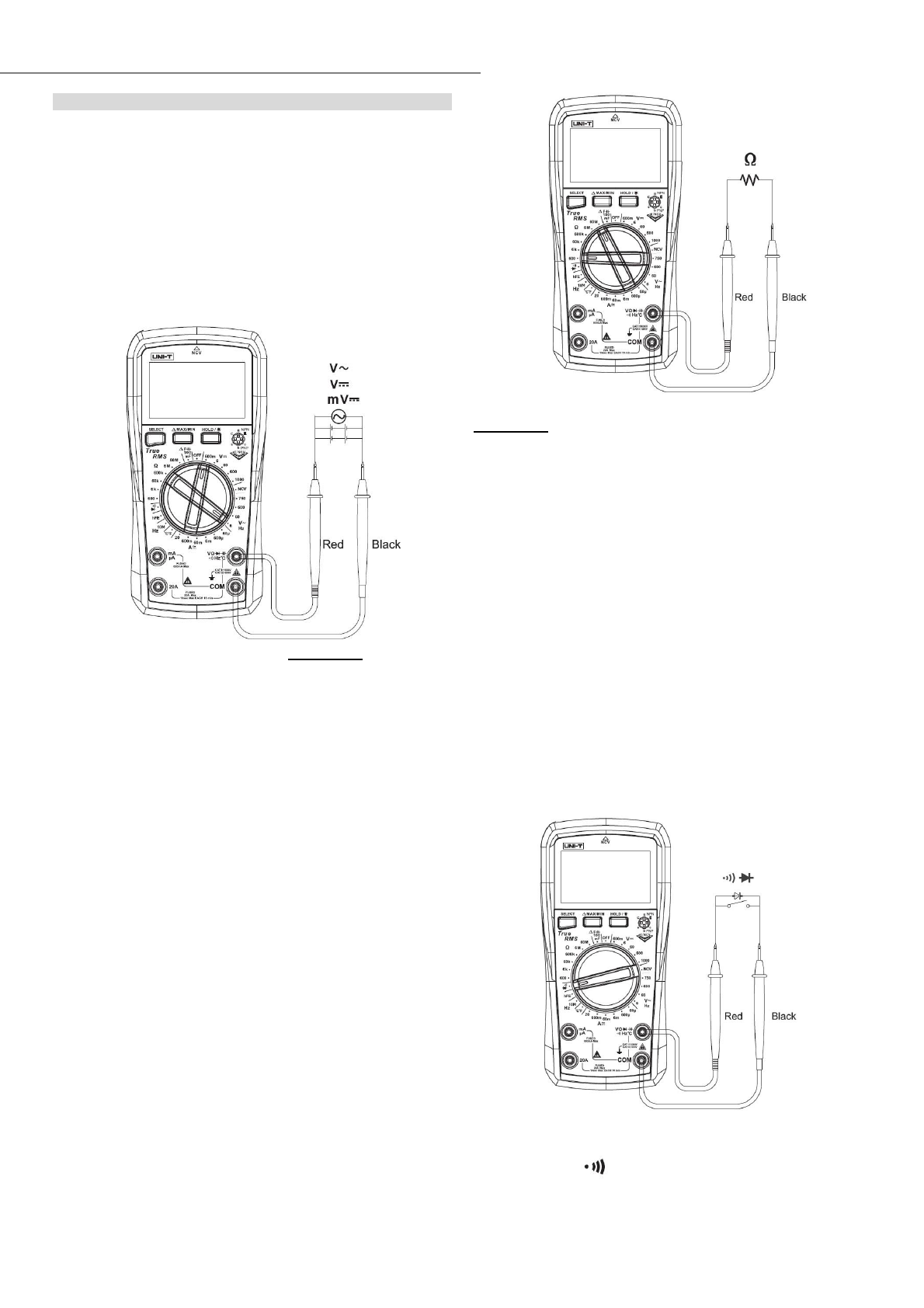

Рисунок 2)
1)
Поверните переключатель в положение измерения
переменного/постоянного напряжения.
2)
Установите красный щуп в красное гнездо (
VΩ)
,
а
черный щуп в гнездо «
COM
» и подключите измерительные
провода параллельно с нагрузкой или источником питания.
3)
Прочитайте результаты измерения на дисплее.
Рисунок 2 Внимание:
•
Измеряемое напряжение не должно быть выше
1000
В постоянного и 750В переменного тока.
•
Если
диапазон
измеряемого
напряжения
неизвестен, выберите максимальный предел измерений и
затем соответственно уменьшите (если на ЖК-дисплее
отображается
OL
,
это указывает на то, что напряжение
превышает допустимое).
•
Входной импеданс составляет 10МОм. Этот
эффект нагрузки при измерении высокого сопротивления
может вызвать ошибку. Если входной импеданс
измеряемой цепи ниже 10кОм, ошибку можно игнорировать
(
≤0,1%).
•
Будьте осторожны, во избежание поражения
электрическим током при измерении высокого напряжения.
•
Перед использованием проверьте известное
напряжение, чтобы убедиться, что прибор работает
нормально.
2. Измерение сопротивления (Рисунок 3)
1)
Поверните
переключатель
в
положение
измерения
переменного/постоянного напряжения.
2)
Установите красный щуп в красное гнездо (
VΩ)
,
а черный
щуп в гнездо «
COM
» и подключите измерительные
провода параллельно с сопротивлением.
3)
Прочитайте результаты измерения на дисплее.
Рисунок 3.
Внимание:
•
Прежде чем измерять сопротивление в цепи,
отключите питание и полностью разрядите все
конденсаторы, во избежание повреждения или неточных
показаний.
•
Если сопротивление не менее 0,5 Ом при коротком
замыкании
измерительных
проводов,
пожалуйста,
проверьте
измерительные
провода
на
предмет
повреждений или других отклонений.
•
Если измеренный резистор разомкнут или
сопротивление превышает максимальный диапазон, на
ЖК-дисплее отобразится «
OL
».
•
При
измерении
низкого
сопротивления
измерительные провода будут давать погрешность
измерения 0,1~ 0,2 Ома. Чтобы получить окончательное
точное значение, значение сопротивления следует
вычесть
показания
короткозамкнутых
щупов
из
измеренного значения.
•
При измерении высокого сопротивления обычно
для стабилизации показаний требуется несколько секунд. •
Не подавайте напряжение выше 30В, во избежание травм.
3.
Измерение проводимости (Рисунок 4)
Рисунок 4
1)
Поверните переключатель в положение измерения
проводимости
2)
Установите красный щуп в красное гнездо (
VΩ)
,
а
черный щуп в гнездо «
COM
» и подключите измерительные
щупы к контрольным точкам.
