UT-70A
цифровой мультиметр с индуктивностью
UNI-T
- 4 –
P/N:110401104233
3)
Поместите щуп термопары в область проведения измерений
,
и на
дисплее появится
измеренное значение в градусах Цельсия
.
4)
Установите поворотный переключатель на предел
«TEMP°F»
и
измеряемое значение температуры Вы получите в градусах Фа
-
ренгейта
.
11.
Измерение коэффициента усиления транзистора
hFE
1)
Установите поворотный переключатель на предел
«hFE».
2)
Установите переходник в гнезда
«mA»
и
«V/
Ώ
»
в правильном
положении
.
3)
Правильно установите транзистор в соответствующие гнезда
:
В
(
база
),
Е
(
эмиттер
),
С
(
коллектор
)
с соблюдением типа
PNP
либо
NPN.
На дисплее отобразится измеренный коэффициент
.
12.
Проверка диодов
(
или
PN
перехода транзистора
)
1)
Подсоедините красный щуп
к гнезду
«V/
Ώ
»,
а ч ерный
–
к гнезду
«
СОМ
».
2)
Установите переключатель
на
предел
«
►
●
)))
»
3)
Присоедините щупы к положительному
(
Р
)
и отрицательному
(N)
полюсам тестируемого диода или транзистора
.
На дисплее ото
-
бразится приближенное положительное значение падения напря
-
жения
.
Это значение для исправного полупроводника должно
быть в пределах
0.5 – 0.8
В
.
Внимание
:
Не подавайте напряжение во время измерений
13.
Тест проводимости
цепи
●
)))
1)
Подсоедините
красный щуп
к гнезду
«V/
Ώ
»,
а ч ерный
–
к гнезду
«
СОМ
».
2)
Установите переключатель функций на предел
«
►
●
))) ».
Подсоедините щупы к измеряемой цепи
.
Если сопротивление ме
-
нее
70
Ом
,
раздастся звуковой сигнал и одновременно на дисплее
появится знак
●
))) .
Внимание
:
Тест нельзя проводить
,
когда цепь находится под
напряжением
.
До начала измерений источник питания дол
-
жен быть отключен и все конденсаторы
(
в частности
,
конден
-
сатор большой емкости
)
должны быть разряжены
.
14.
Логический тест
TTL
v
1)
Подсоедините красный щуп к гнезду
«V/
Ώ
»,
а ч ерный
–
к гнезду
«
СОМ
».
2)
Если тестируемый уровень
больше или равен
2
В
,
на экране вы
-
светится знак
Δ
(
логическая единица
).
Если тестируемый уровень
равен
0.8
В
,
на экране высветится знак
V (
логический ноль
)
и од
-
новременно раздастся звуковой сигнал
.
Никакой индикации уров
-
ней внутри предела
0.8
В
– 2
В не предусмотрено
.
Внимание
:
Уровень напряжения не должен превышать
18
В
.
8.
ОБСЛУЖИВАНИЕ И УХОД
Внимание
:
Мультиметр является
прецизионным электриче
-
ским прибором и никакое вмешательство в его внутреннюю
электросхему недопустимо
.
Кроме того
,
необходимо соблю
-
дать следующие требования
:
1)
Не подсоединяйте прибор к источнику постоянного напряжения
,
превышающего
1000
В или переменного напряжения
,
превы
-
шающего
750
В
.
2)
Не подсоединяйте прибор напрямую к источнику питания за
исключением
случая
,
когда переключатель установлен на режим
измерения напряжения
.
3)
Не используйте прибор при открытом батарейном отсеке
.
4)
Не производите замену батареи и предохранителей включенного
прибора или когда он находится под напряжением
.

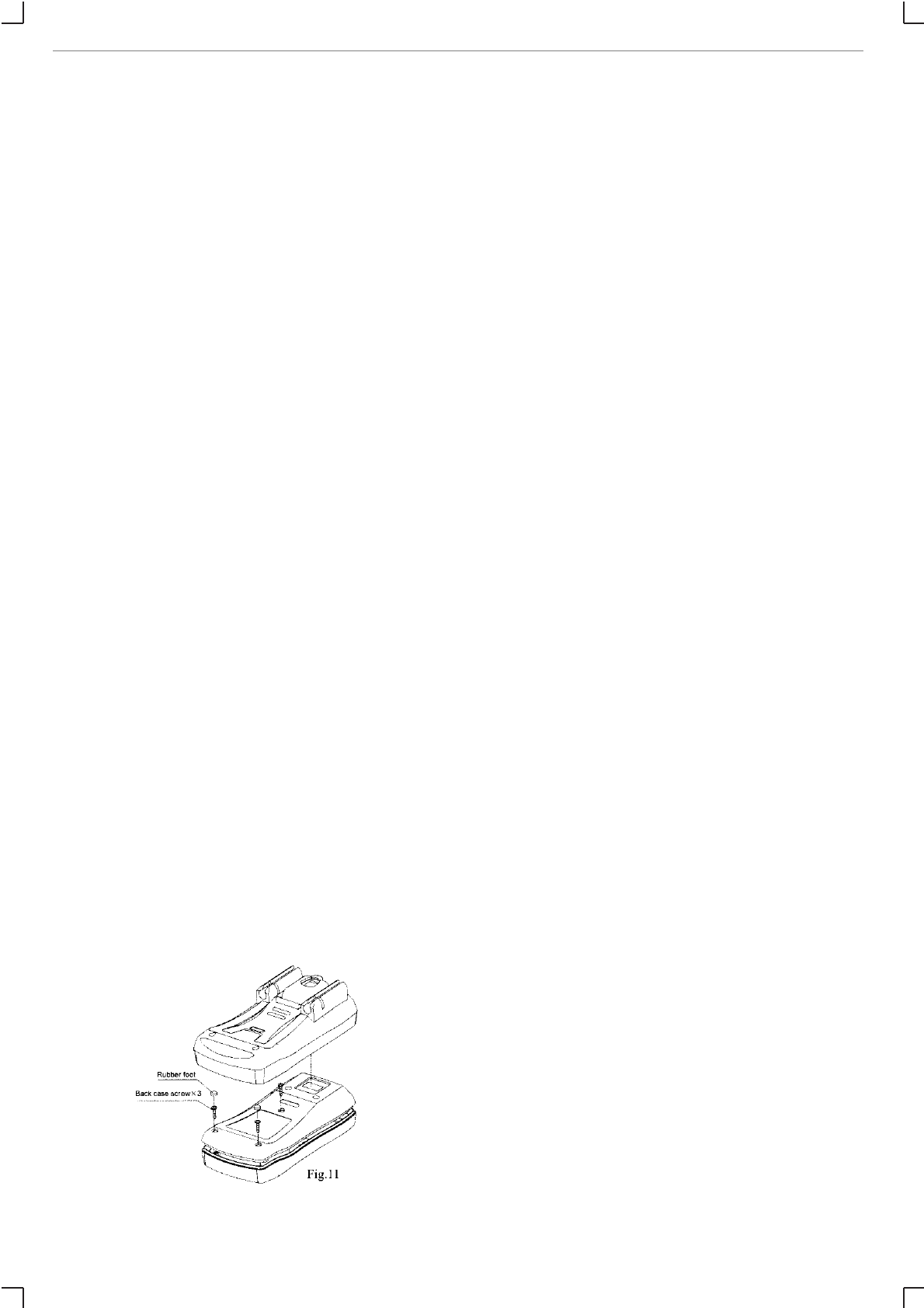

Как открыть
заднюю крышку прибора см
. Fig.11
9.
ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ
1)
Выключите питание прибора кнопкой
OFF
и отсоедините щупы
от терминалов
.
2)
Выньте мультиметр из мягкого пластикового футляра
,
отвинтите
все винты на задней крышке
.
3)
Снимите заднюю крышку
.
4)
Замените батарею и предохранитель в соответствии с техниче
-
скими требованиями данного прибора
.
5)
Закройте заднюю крышку прибора
,
завинтите винты
,
поместите
мультиметр в пластиковый футляр
.
10.
АКСЕССУАРЫ
В комплекте поставки
:
1)
Инструкция по эксплуатации
2)
Измерительные щупы
3)
Термопара
4)
Переходник
5)
Щупы с
«
крокодилами
»
6)
Пластиковый футляр
