UT-70A
цифровой мультиметр с индуктивностью
UNI-T
- 3 –
3.
Измерение постоянного тока

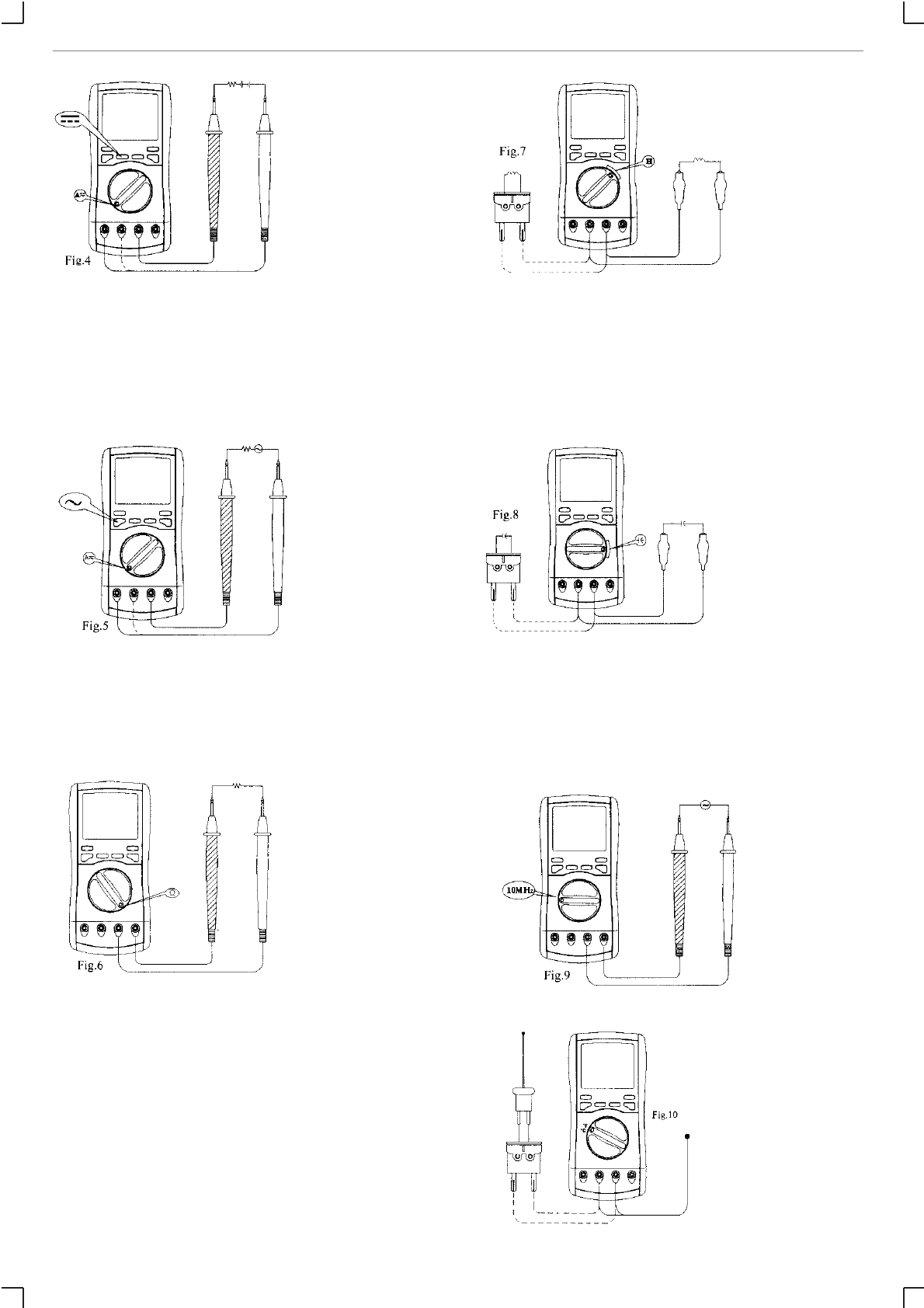

(DCA) (Fig.4)
1)
Подсоедините крас
-
ный щуп к гнезду
«mA» (
при измерении
тока от
200
мА до
10
А
,
установите
красный
щуп в гнездо
«10
А
»),
а ч ерный щуп
-
к
гнезду
«COM».
2)
Установите переклю
-
чатель на нужный
предел
.
Нажатием
кнопки
AC/DC
выбе
-
рите режим
DC.
Если
значение измеряемой
величины заранее не известно
,
установите максимальный предел
,
а затем шаг за шагом постепенно уменьшайте его до появления
показаний
.
3)
Подсоедините щупы
последовательно
к нагрузке
,
ток через ко
-
торую необходимо измерить
,
и считайте показания и полярность
.
Внимание
!
Отключите измеряемую цепь от питания до под
-
ключения к ней щупов
!
Измерение напряжения в этом режиме
недопустимо
!
5.
Измерение переменного тока
(ACA) (Fig.5)
1)
Подсоедините красный щуп к гнезду
«mA» (
при измерении тока
от
200
мА до
10
А
,
установите
крас
-
ный щуп в гнездо
«10
А
»),
а ч ерный
щуп
-
к гнезду
«COM».
2)
Установите пере
-
ключатель на нуж
-
ный предел
.
Нажа
-
тием
кнопки
AC/DC
выберите
режим
AC.
Если
значение измеряе
-
мой величины за
-
ранее не известно
,
установите максимальный предел
,
а затем шаг
за шагом постепенно уменьшайте его до появления показаний
.
3)
Подсоедините щупы
последовательно
к нагрузке
,
ток через ко
-
торую необходимо измерить
,
и считайте показания
.
Внимание
!
Отключите измеряемую цепь от питания до под
-
ключения к ней щупов
!
Измерение напряжения в этом режиме
недопустимо
!
6.
Измерение сопротивления
Ω
Ω
Ω
Ω
(Fig.6)
1)
Подсоедините крас
-
ный щуп
к гнезду
V/
Ω
,
черный щуп
-
к
гнезду
«COM».
2)
Установите поворот
-
ный переключатель на
нужный предел
.
Если
значение измеряемой
величины заранее не
известно
,
установите
максимальный предел
,
а затем шаг за шагом
постепенно умень
-
шайте его до появле
-
ния показаний
.
3)
Подсоедините щупы к измеряемой цепи и считайте показания
.
4)
Измерение сопротивления
в Пределе
2000
МОм
:
Перед проведением измерений в этом Пределе
замкните накоротко
красный и черный щупы
.
На дисплее высветится значение около
10
единиц
,
запишите это значение
.
Затем измерьте
тестируемое сопро
-
тивление
.
Вычтите из измеренного
-
записанное значение
,
получен
-
ный результат и будет сопротивлением
.
ЗАМЕЧАНИЕ
:
Предел
2000
МОм используется при измерении
больших сопротивлений
.
Если измерения проходят медленно
–
это
нормально
.
Если Вам надо провести измерения сопротивления ниже
20
МОм
,
целесообразно выбрать Предел ниже
20
МОм
для минимизации
ошибки измерения
.
Внимание
:
Нельзя проводить измерения в цепи под напряжени
-
ем
.
При проведении измерений в цепи следует отключить пита
-
ние и разрядить все конденсаторы
.
7.
Измерение индуктивности
(L) (Fig.7)
1)
Установите пере
-
ключатель на нуж
-
ный предел и на
-
жмите кнопку
“LC”.
2)
Если измеряемая
индуктивность за
-
ранее неизвестна
,
выберите сначала
максимальный
предел а затем
,
шаг за шагом по
-
степенно умень
-
шайте его до появ
-
ления показаний
.
3)
Установите изме
-
ряемую индуктивность в гнезда
“mA”
и
“V/
Ώ
”.
При необходимо
-
сти воспользуйтесь переходником или проведите измерения с ис
-
пользованием щупов
.
На дисплее отобразится измеренная вели
-
чина индуктивности
.
Внимание
:
Для получения достоверных результатов проводи
-
те измерение
индуктивности вдали от сильных
магнитных
полей
.
8.
Измерение емкости
(
С
) (Fig.8)
1)
Установите переключатель на нужный предел и нажмите кнопку
“LC”.
2)
Если измеряемая ем
-
кость заранее неиз
-
вестна
,
выберите сна
-
чала максимальный
предел а затем
,
шаг за
шагом постепенно
уменьшайте его до по
-
явления показаний
.
3)
Установите измеряе
-
мую емкость в гнезда
“mA”
и
“V/
Ώ
”.
При
необходимости вос
-
пользуйтесь переход
-
ником или проведите измерения с использованием щупов
.
На
дисплее отобразится измеренная величина индуктивности
4)
Для получения точных измерений малых емкостей на пределе
20
нФ
,
следует из измеренного значения емкости вычесть значение
емкости разомкнутого контура
.
Внимание
:
Нельзя проводить измерения емкости в цепи под
напряжением
.
До проведения измерений конденсатор должен
быть полностью разряжен коротким замыканием
.
9.
Измерение частоты
(10 MHz) (Fig.9)
1)
Подсоедините
красный щуп
к
гнезду
«V/
Ώ
»,
а
черный щуп
–
к
гнезду
«
СОМ
».
2)
Установите пе
-
реключатель на
предел
«10
MHz».
3)
Подсоедините
щупы к измеряе
-
мой цепи
.
Этот
предел является
авто
-
пределом
.
На дисплее вы
-
светится измеренная частота
.
10.
Измерение температуры
(°
С или
°F) (Fig.10)
1)
Подсоедините
черный
щуп
температурного
пробника к гнезду
«mA»,
красный щуп
–
к гнезду
«V/
Ώ
».
Если Вы исполь
-
зуете термопару типа К с
плоскими разъемами
,
то
воспользуйтесь переход
-
ником
,
который входит в
комплект
.
Сначала плотно
установите переходник в
гнезда
«mA»
и
«V/
Ώ
»,
со
-
блюдая правильное на
-
правление
;
затем подсое
-
дините в переходник термопару
,
соблюдая полярность
.
2)
Установите переключатель на предел
«TEMP°C»
