Мультиметр TRMS с тепловизором DT-9889

19

5.2.

Работа в режиме тепловизора

В базовом режиме выполните следующие операции:

1.

Установите поворотный выключатель в любое положение.

2.

Нажмите кнопку «IR» для включения тепловизора ON. Направьте объектив тепловизора на исследуемый объект.

3.

На  дисплее  в  верхнем  левом  углу  выводится  результат  измерения  температуры  в  исследуемой  области  и

установленный коэффициент излучения.

4.

В режиме тепловизора лазерный указатель и перекрестие дисплея можно использовать для удобного нацеливания.

Эти инструменты можно включать или выключать в меню настроек.

5.

В режиме тепловизора на изображении точка с максимальной температурой маркируется красным крестом, точка с

минимальной  температурой  маркируется  голубым  крестом,  обе  маркировки  можно  включить  и  выключить  в  меню
настроек.

6.

В  режиме  тепловизора  прибор  продолжает  работать  как  мультиметр  и  позволяет  выполнять  эле ктрические

измерения.

7.

Нажмите  кнопку  HOLD,  чтобы  зафиксировать  температурный  снимок  объекта  на  дисплее,  длительное  нажатие

кнопки  HOLD  захватывает  изображение  на  дисплее  и  сохраняет  его  в  виде  растрового  рисунка  с  измеренными
данными на SD-карту. Впоследствии изображение можно проанализировать на ПК или смартфоне.

8.

 FOV (поле зрения) тепловизора составляет 21 × 21 градус.

9.

FOV – это максимальная площадь, которая попадает в поле зрения тепловизора на заданном расстоянии.

10.

В следующей таблице приведены показатели горизонтального FOV, вертикального FOV и интегрального IFOV для

объективов (линз).

Фокусное расстояние

 Горизонт. FOV

 Вертикальный FOV

IFOV

7,5мм

21°

21°

4,53мрад

IFOV

(мгновенное  значение  поля  обзора)  –  это  минимальный  элемент  FOV,  который  можно  обнаружить  и

рассмотреть  на  заданном расстоянии с  единицей,  выраженной  в радианах.  Формула расчета  выглядит  следующим
образом:

IFOV = (размер пикселя)/ (фокусное расстояние линзы)

;

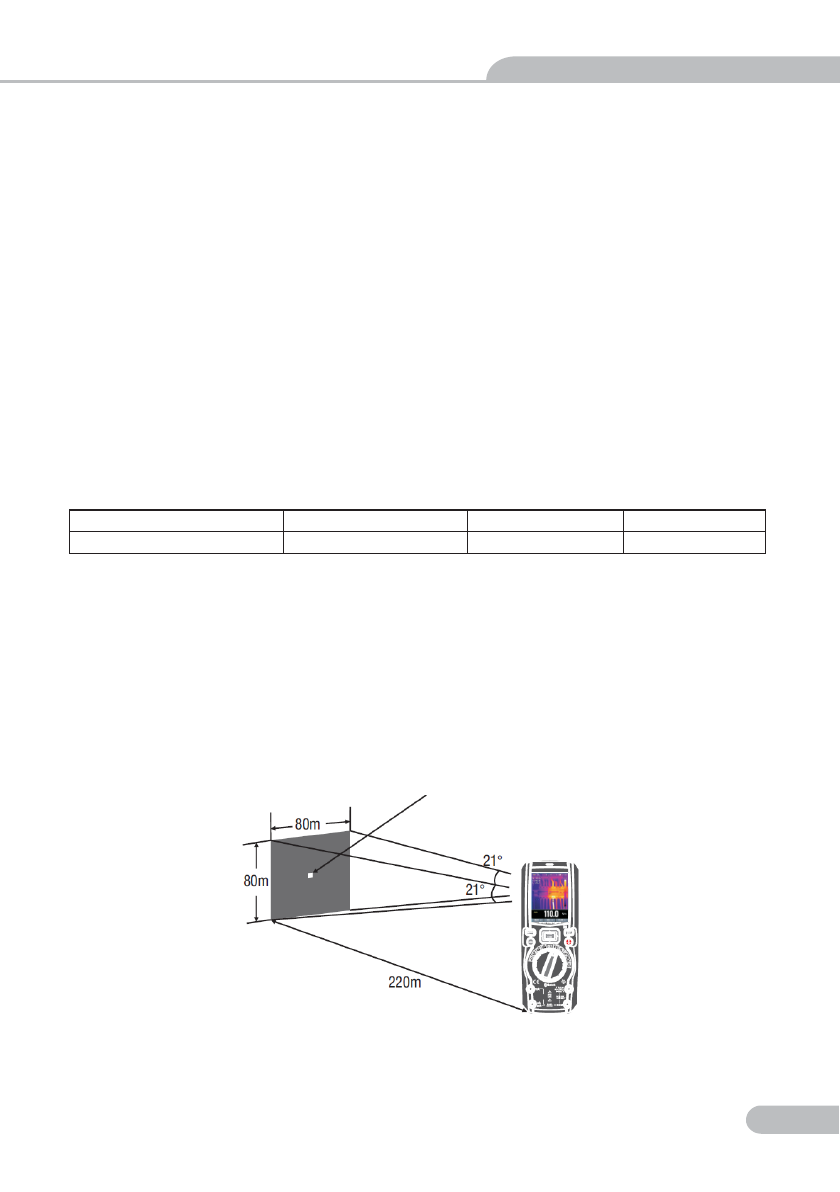

D:S теоретич. (= 1/ IFOV теоретич.) – это размер пятна, который рассчитывается на основе размера пикселя матрицы

детектора тепловизора и фокусного расстояния линзы.

Пример: если в тепловизоре применяется линза 9мм, то размер пикселя детектора составляет 34мкм.
Горизонтальный FOV = 21°, вертикальный FOV = 21°, IFOV = 34мкм/7,5мм = 4,53мрад; D:S теоретич. (= 1/ IFOV
теоретич.) = 220:1

Размер пятна=100,00см×100,00см

(на основе IFOVтеоретич.)

D:Sизмеренный  ( = 1/ IFOVизмеренный) – это размер пятна, который необходим для измерения точного значения

температуры. Обычно,  D:Sизмеренный  в 2 - 3 раза меньше D:S теоретич.. Это означает, что площадь мишени
должна быть в 2-3 раза шире по сравнению с расчетным, теоретическим значением D:S.
