Мультиметр TRMS с тепловизором DT-9889

18

5.

Тепловизор и режим мультиметра

5.1.

Общее описание тепловизора

   При  работе  в  режиме  «тепловизор  +  мультиметр»  пользователь  может  измерять  температуру  исследуемой

поверхности  и  одновременно  пользоваться  мультиметром.  Результат  измерения  электрических  характеристик
отображается под инфракрасным изображением.

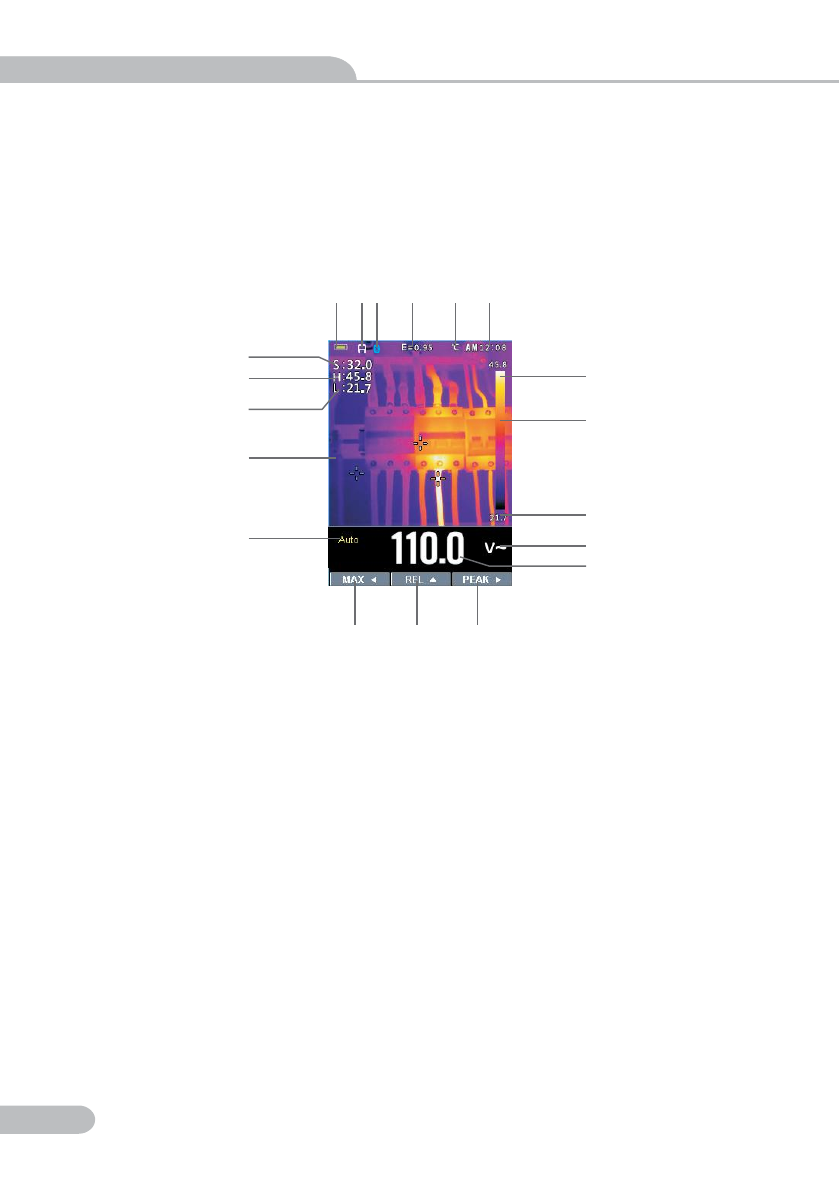

• Нажмите красную кнопку «IR», чтобы включить тепловизор. На следующем рисунке изображение показано в

цветовой палитре IRON. Выберите другие палитры в настройках меню.

• Откройте защитную крышку объектива с обратной стороны прибора.

1     2  3

4

5

6

7

8

19

9

18

10

17

11

16

15

12

13

14

1-Индикатор заряда батареи

2-Индикатор SD-карты указывает, что SD-карта вставлена.

3-Индикатор Bluetooth указывает, что включен режим Bluetooth

4-Установленное значение коэффициента излучения. В настройках меню можно изменить значение этого

коэффициента.

5-Индикатор единицы измерения температуры, в настройках меню можно выбрать «°С, °F, K».

6-Текущее время

7-Значение температуры центральной точки изображения (в зоне центрального перекрестия).

8- Температура в самой горячей точке изображения тепловизора

9- Температура в самой холодной точке изображения тепловизора

10-Текущее изображение тепловизора

11-Индикатор диапазонов прибора

12-Кнопка режима MAX

13-Кнопка режима REL

14-Кнопка режима PEAK

15-Результат измерения мультиметра DMM под изображением

16-Единица измерения прибора

17-Минимальное значение температуры на текущем изображении

18-Тепловая шкала в виде палитры цветов: чем ярче цвет, тем выше температура; более темный цвет

соответствует более низкой температуре

19- Максимальное значение температуры на текущем изображении.
