6

указывает, что измеряемое значение напряжения превысило допустимое значение для данного

диапазона, и необходимо выбрать более высокий диапазон для завершения измерений.

Диапазон

точность

Разрешающая

способность

600 мВ

±(0,5%

+ 4 деления)

0,1 мВ

6 В

1 мВ

60 В

10 мВ

600 В

100 мВ

1000 В

±(1,0%

+ 4 деления)

1 В

• Входной импеданс: для диапазона 600 мВ > 60 МОм, 10 МОм для других диапазонов.

Защита от перегрузки: 1000 В постоянного тока или 750 В максимальное значение переменного тока.

измерение напряжения переменного тока (аCV)

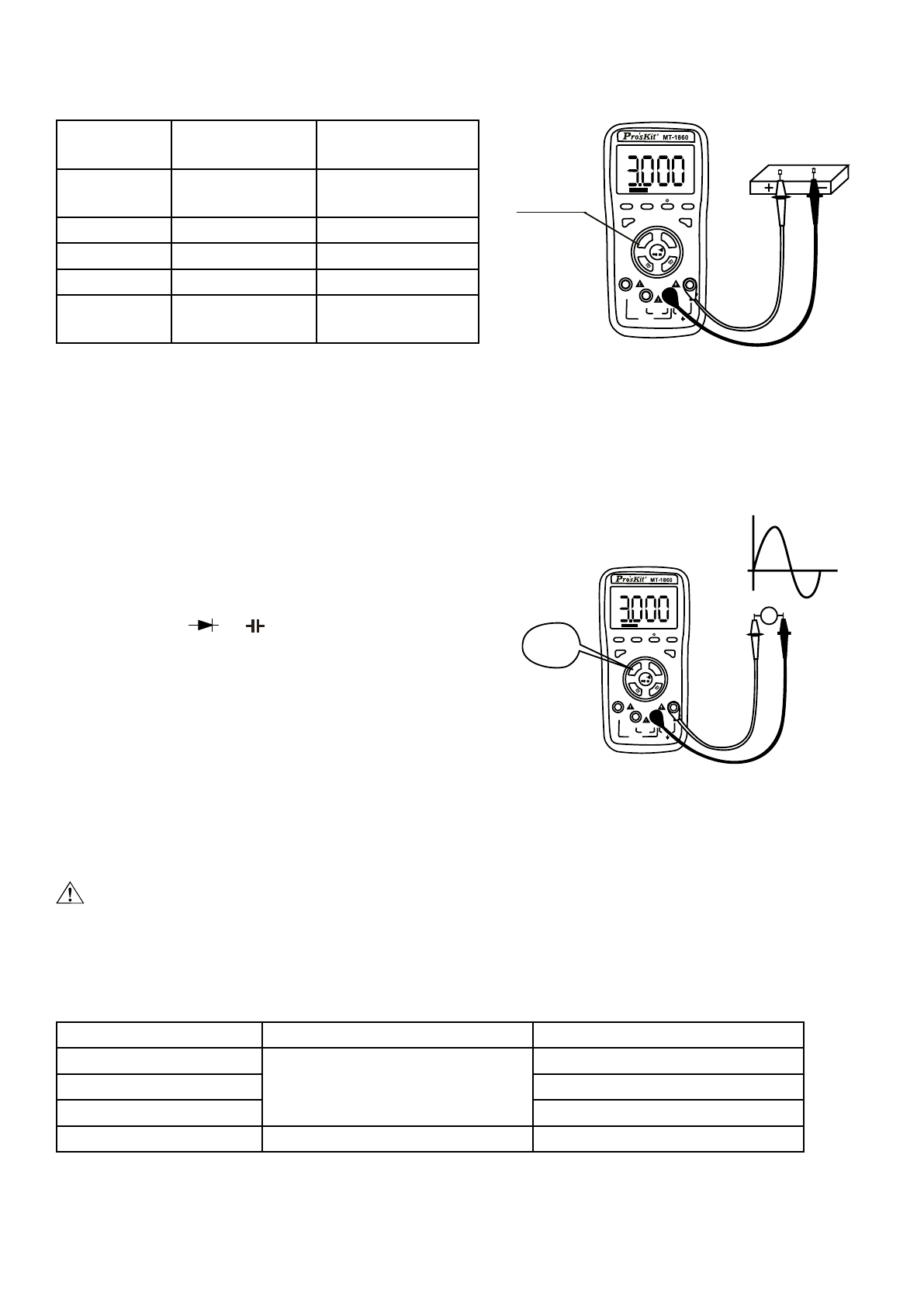

1.  Нажимайте переключатель «AC/DC», пока не будет вы-

бран режим автоматического измерения напряжения

переменного тока (ACV). В это время на ЖК-дисплее

появятся символы «АC», «AUTO», «АРО». Вставьте со-

ответственно красный и черный измерительные щупы в

гнезда «TEMP

VΩ Hz» и «COM», как это показано

на рисунке справа.

2.  В исходном состоянии прибор настроен на автомати-

ческий выбор диапазона, который отображается сим-

волом «AUTO». Нажмите на кнопку «RANGE» (диапа-

зон) для перехода в режим ручного выбора диапазона.

В режиме автоматического или ручного выбора диапа-

зона для измерения частоты/рабочего цикла нажмите

на кнопку «Hz/DUTY» (Гц/рабочий цикл). Но в таком случае частотный отклик очень мал и подхо-

дит для измерения высокого напряжения и низкой частоты при условии помех электромагнитного

поля, таких как 220 В/ 50–400 Гц, 380 В/50–400 Гц.

 ВНИМАНИЕ:

Не измеряйте напряжение постоянного тока выше 1000 В или напряжение переменного тока выше 750

В. Если на ЖК-дисплее отображается символ «OL» в режиме ручного выбора диапазона, это указыва-

ет, что измеряемое значение напряжения превысило допустимое значение для данного диапазона и

необходимо выбрать более высокий диапазон для завершения измерений.

Диапазон

точность

Разрешающая способность

6 В

±(0,8% + 10 делений)

1 мВ

60 В

10 мВ

600 В

100 мВ

750 В

±(1,0% + 6 делений)

1 В

• Входной импеданс: 10 МОм.

• Защита от перегрузки: 1000 В постоянного тока или 750 В максимальное значение переменного тока.

• Отображение: отклик среднего значения (откалиброванный по синусоидальной волне).

CAT ll

VΩ

Hz

10A

COM

mA

10A

10sec MAX

FUSED

MAX

600mA

FUSED

MAX

1000V DC

750V AC

Ω

m

A

A

DC

/AC

Hz/C

˚

/F

˚

AUTO POWER OFF

POWER

REL/RS232

MAX/MIN

Hz/DUTY

HOLD

RANGE

TEMP

DC

V

AUTO

APO

Переключатель

напряжения

CAT ll

VΩ   H

z

10A

COM

mA

10A

10sec MAX

FUSED

MAX

600mA

FUSED

MAX

1000V DC

750V AC

Ω

m

A

A

DC

/AC

H

z/C

˚

/F

˚

AUTO POWER OFF

POWER

REL/RS232

MAX/MIN

H

z/DUTY

H

OLD

RANGE

TEMP

DC

V

AUTO

APO

V~

y

X

60H

z

Переключатель

напряжения
