9

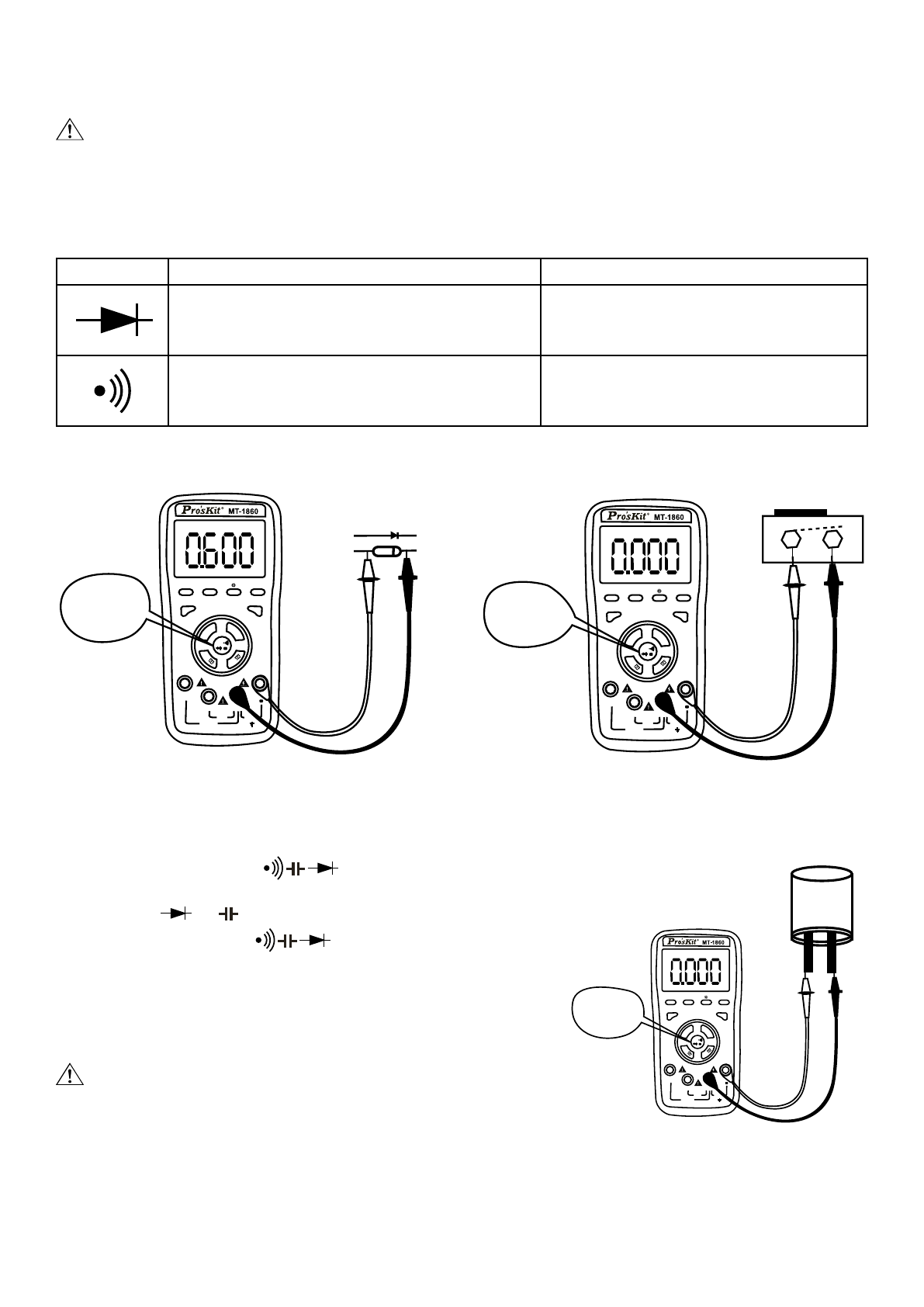

3.  Подключите красный измерительный щуп мультиметра к положительному полюсу проверяемого

диода, а черный измерительный щуп к отрицательному полюсу.

 ВНИМАНИЕ:

а) Если диод пробит или не соблюдена полярность, то на дисплее будет отображаться символ «OL» .

б) При проверке диодов убедитесь, что питание проверяемой цепи полностью отключено и все кон-

денсаторы полностью разряжены.

в) Отсоедините измерительные щупы от проверяемой цепи сразу же после окончания измерений.

Диапазон

Показание

Условия испытания

Прямое падение напряжения на диоде

Прямой постоянный ток приблизи-

тельно равен 1,0 мА, а обратное напря-

жение приблизительно равно 3,0 В

Если звучит длительный звуковой сигнал, то

сопротивление между двумя точками равно

30 Ом

Напряжение холостого хода приблизи-

тельно равно 1,2 В

• Защита от перегрузки: 250 В постоянного тока или максимальное значение переменного тока.

измерение емкости(С)

1.  Нажмите на кнопку «Ω

» и соответственно вставьте

красный и черный измерительные щупы мультиметра в гнез-

да «TEMP

VΩ Hz» и «COM».

2.  Нажимайте кнопку «Ω

», чтобы выбрать автоматиче-

ский режим измерения емкости. В это время на ЖК-дисплее

появится соответствующий символ. В режиме измерения ем-

кости не отображается режим ручного выбора диапазона из-

мерений и аналоговые диаграммы.

 ВНИМАНИЕ:

а) При измерении емкости убедитесь, что питание проверя-

емой цепи полностью отключено и все конденсаторы полно-

стью разряжены.

б) При измерении больших емкостей требуется более длительное время для проведения измерений,

при диапазоне 100 мкФ требуется около 15 с.

в) Отсоедините измерительные щупы от проверяемой цепи сразу же после окончания измерений.

VΩ

Hz

TEMP

CA

T ll

10A

COM

mA

10A

10se

c

MAX

FUSED

MAX

600mA

FUSED

MAX

1000

V DC

750

V

AC

Ω

m

A

A

DC

/AC

Hz/C

˚/F˚

AUTO

POWE

R

OFF

POWER

REL/RS232

MAX/MIN

Hz/DUTY

HOLD

RANGE

DC

V

AUTO

APO

VΩ

Hz

TEMP

CA

T ll

10A

COM

mA

10A

10se

c

MAX

FUSED

MAX

600mA

FUSED

MAX

1000

V

DC

750

V

AC

Ω

m

A

A

DC

/AC

Hz/C

˚/F˚

AUTO

POWE

R

OFF

POWER

REL/RS232

MAX/MIN

Hz/DUTY

HOLD

RANGE

DC

V

AUTO

APO

Диодный

переключатель

Зуммер

переключатель

+  -

4.7µF

25V

VΩ

Hz

TEMP

CAT ll

10A

COM

mA

10A

10sec MAX

FUSED

MAX

600mA

FUSED

MAX

1000V DC

750V AC

Ω

m

A

A

DC

/AC

Hz/C

˚/F˚

AUTO POWER OFF

POWER

REL/RS232

MAX/MIN

Hz/DUTY

HOLD

RANGE

DC

V

AUTO

APO

Переключатель

емкости
