мощность шунтирующего резистора

будет равна: 5 * 5 * 0,05 = 1,25 Вт, где

5 — это максимальный ток в «А» про-

текающий через шунт, а 0,05 — это

сопротивление шунта в «Ом». Диапа-

зон рекомендуется выбирать из ряда

(2,5–5-10) и считывать показания со

шкал 2, 3 и 4

 соответственно.

1

- от точности добавочных или шунтирующих резисторов

напрямую зависит точность измерения.

ИСТОЧНИК  ТОКА

Прибор оборудован функцией «источник тока», которая заме-

няет 2 отдельных прибора источник тока + миллиамперметр.

1.  Подключите

красный

 щуп к входу «Общ», а

чёрный

к гнезду «+».

1.  Установите переключатель в положение соответствующее

необходимому выходному току. Предусмотрено 5 фиксированных

значений тока, которые приведены в таблице.

Положение

переключателя

х1Ω

х10

Ω

х100

Ω

х1к

Ω

2

х10к

Ω

2

Значение тока

5

90 мА

9 мА

900 мкА

90 мкА 65 мкА

3

Диапазон сопротив-

ления нагрузки

4

0...1 Ом 0...5 Ом 0...100 Ом 0...1 кОм 0...1 кОм

Напряжение

без нагрузки

1,5 В

1,5 В

1,5 В

1,5 В

10,5 В

1.  Для грубой калибровки прибора замкните щупы между собой,

и регулятором «Уст.0» установите стрелку на значение «90» по

шкале

№

8

1

,

  для более точной подключите к щупам миллиампер-

метр и по показаниям последнего регулятором «Уст.0» установите

стрелку по

 шкале

№

8

на нужное значение.

1.  Подключите щупы к нагрузке, соблюдая полярность (красный

щуп плюсовой).

1

Регулятор НЕ изменяет ток, а калибрует прибор под значение

тока. Для более точной калибровки рекомендуем подключить

миллиамперметр по схеме ниже.

2

 На диапазонах х1кΩ и х10кΩ возможно незначительное изме-

нение выходного тока при калибровке прибора.

3

 В диапазоне х10кΩ прибор может не откалиброватся на

истинное значение тока.

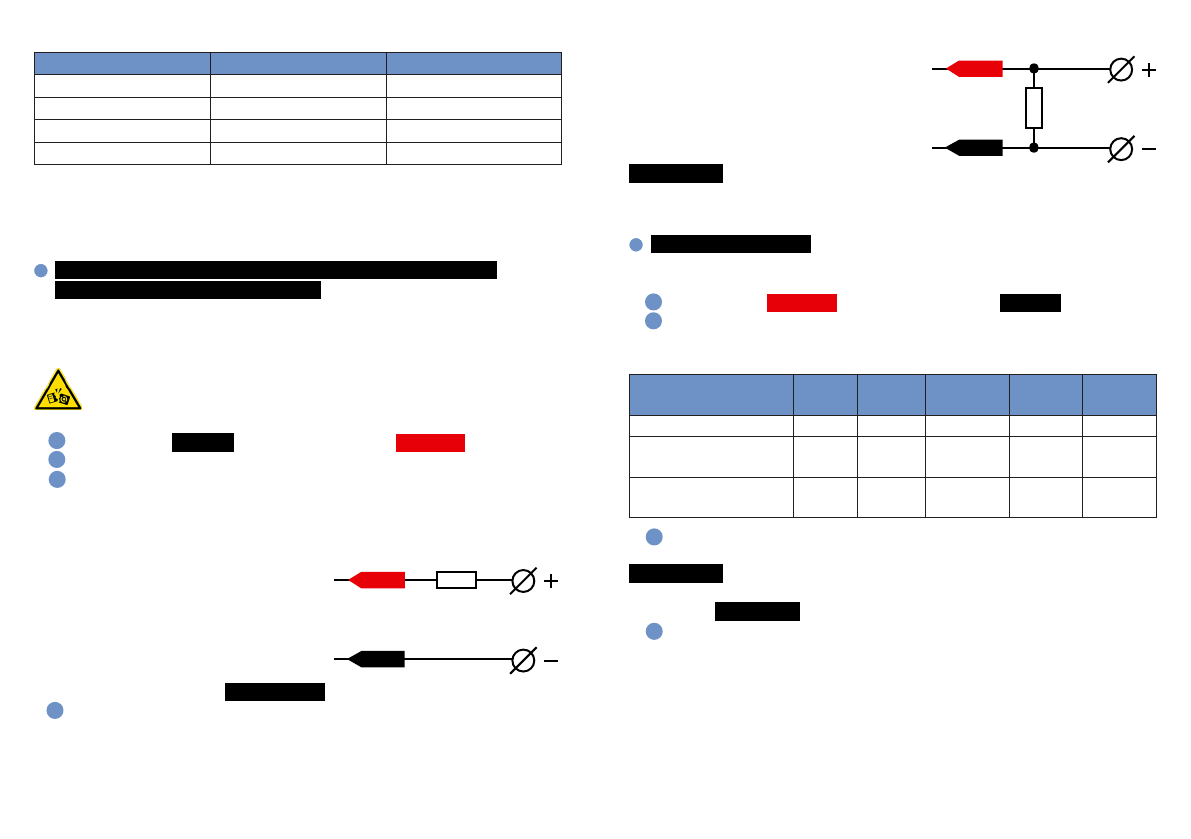

Таблица ослабления сигнала

Диапазон

Ослабление

Диапазон измерения

ACV10

 —

-10 ... +22 дБ

ACV50

14 дБ

4 ...36 дБ

ACV250

28 дБ

18 ... 50 дБ

ACV500

34 дБ

24 ... 56 дБ

Если в диапазоне ACV10 отклонения нет, то сигнал отсут-

ствует или он меньше  -10 дБ. Если в сигнале присутствует посто-

янная составляющая, то необходимо подключить последовательно

с «+» входом конденсатор ёмкостью 0,1 мкФ.

ПРЯМОЕ ИЗМЕРЕНИЕ С ПОМОЩЬЮ ВНЕШНИХ ШУНТОВ

ИЛИ ДОБАВОЧНЫХ РЕЗИСТОРОВ

Данная функция применяется для расширения диапазонов изме-

рения или для создания и использования нестандартного диапазона.

При работе в этом режиме будьте предельно аккуратны —

стрелочный индикатор подключен напрямую без защиты,

категорически запрещено в этом режиме прохождение

через прибор тока более 50 мкА. Прибор выйдет из строя!!!.

1.  Подключите

 чёрный

щуп к входу «Общ», а

красный

 к гнезду «+».

1.  Установите переключатель в положение «0,25В / 50 мкА»

1.  Для измерения постоянного напряжения необходимо под-

ключить внешний (добавочный) резистор последовательно с при-

бором. Например, расчёт добавочного резистора для измерения

напряжения до 25В будет выглядеть так: 5000 * ((25 -0,25) / 0,25)

= 495000 Ом = 495 кОм

1

,  где 5000

и 0,25 величины постоянные для

этого прибора, 25 — диапазон

измерения в «В», максимальное

напряжение рассчитываемого

диапазона. Диапазон рекоменду-

ется выбирать из ряда (2,5–5-10) и

считывать показания со

шкал 2, 3 и 4

 соответственно.

1.  Для измерения постоянного тока необходимо подключить внеш-

ний резистор параллельно прибору (шунт). Например: расчёт шунта

для измерения тока до 5А будет выглядеть так: 0,25 / 5 = 0,05 Ом

1

, где

0,25 — величина постоянная для этого прибора, 5 — ток в «А» макси-

мальный ток рассчитываемого диапазона. Кроме этого минимальная
