 Если во всех диапазонах стрелка отклоняется вправо и не

возвращается, то конденсатор имеет пробой.

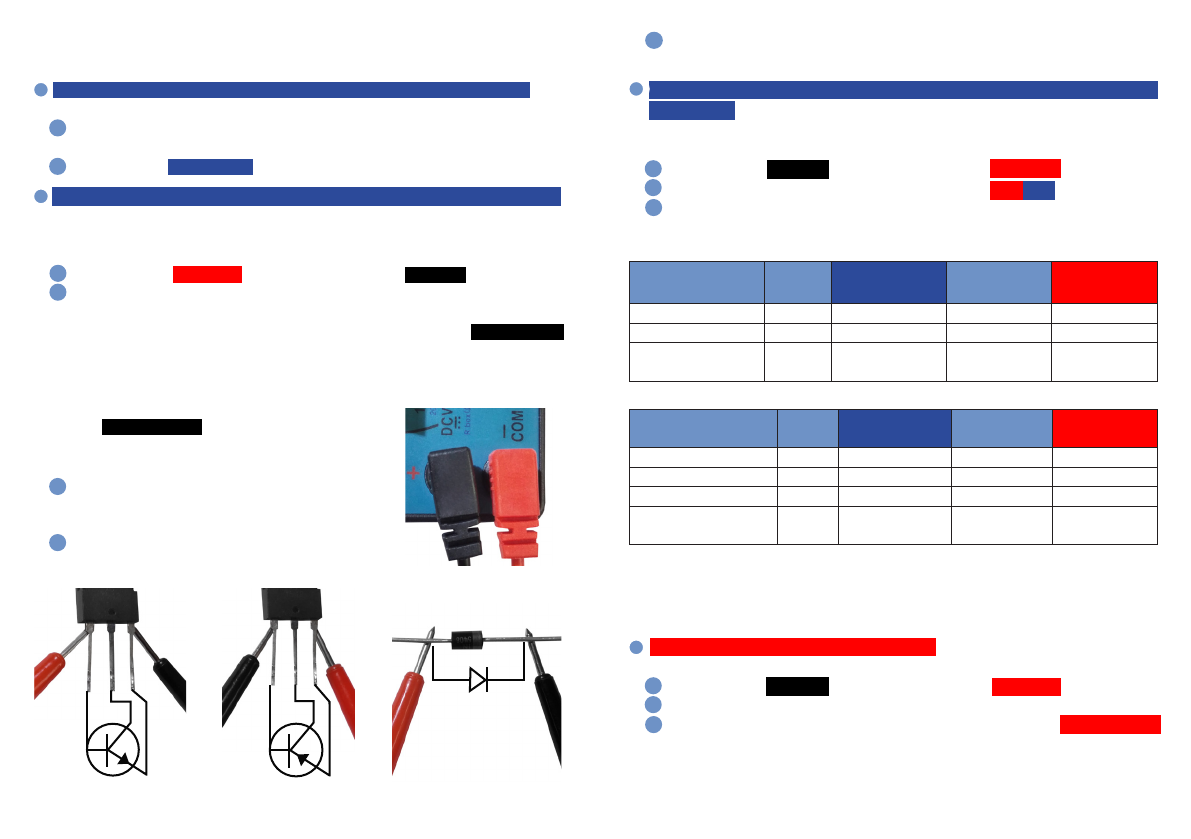

ОЦЕНКА КОЭФФИЦИЕНТА ПЕРЕДАЧИ ТРАНЗИСТОРОВ (hFE)

Установите переключатель в положение hFE (х 10

Ω

)

1.  Установите оцениваемый транзистор в колодку соответству-

ющую его проводимости, соблюдая цоколёвку

1.  Считайте со

шкалы

№

7

 значение коэффициента передачи.

ДИОДНЫЙ ТЕСТ (ОЦЕНКА ПАДЕНИЯ НАПРЯЖЕНИЯ НА ПЕРЕХОДЕ)

В приборе предусмотрен режим диодного тес та позволяю-

щего проверить целостность перехода полупроводника и оценить

падение напряжения на нём.

1.  Подключите

красный

 щуп к входу «Общ», а

чёрный

 к гнезду «+».

1.  Установите переключатель в любое из положений «х1Ω, х10Ω,

х100Ω, х1кΩ».  Максимальное значение падения напряжения будет

не более 1,5 В и считывать значение необходимо со

шкалы

№

9.

Д ля измерения полупроводников с падением напряжения более

1,5 В — установите переключатель в диапазон «х10кΩ», при этом

максимальное падение на переходе может составлять до 10,5 В

в этом случае считывать значение необхо-

димо со

шкалы

№

10.

В этом режиме можно

проверять несколько полупроводников сое-

динённых последовательно.

1.  Замкните щупы между собой и регуля-

тором «Уст.0» установите стрелку прибора

на «0» в конце шкалы.

1.  Подключите щупы к выводам полупро-

водника.

1.  Считайте с соответствующей шкалы значение падения

напряжения.

ТЕСТ БАТАРЕЕК И АККУМУЛЯТОРОВ (ОЦЕНКА УРОВНЯ ЗАРЯДА)

R

Н

 = 8 ОМ

В приборе предусмотрен режим оценки заряда батареек и акку-

муляторов с напряжением 1,2...3,6 В.

1.  Подключите

чёрный

щуп к входу «Общ», а

красный

 к гнезду «+».

1.  Установите переключатель в положение

«BATT».

1.  Подключите щупы к проверяемой батарейке или аккумуля-

тору соблюдая полярность.

Таблица для оценки батареек

Шкала

Синий

сектор

Белый

сектор

Красный

сектор

Батарейка 1,5 В

№

11

1,0 ... 1,5 В

0,9 ... 1,0 В

≤ 0,9 В

Батарейка 3 В

№

11

2,5 ... 3,0 В

2,0 ... 2,5 В

≤ 2,0 В

Рекомендации

Можно

пользоваться

Желательно

заменить

Замена

необходима

Таблица для оценки аккумуляторов

Шкала

Синий

сектор

Белый

сектор

Красный

сектор

Аккумулятор 1,2 В

№

12

1,05 ... 1,3 В

0,85 ... 1,05 В

≤ 0,85 В

Аккумулятор 2,0 В

№

12

1,7 ... 2,2 В

1,6 ... 1,7 В

≤ 1,6 В

Аккумулятор 3,6 В

№

12

3,2 ... 3,6 В

 1

2,9 ... 3,2 В

≤ 2,9 В

Рекомендации

Можно

пользоваться

Желательно

зарядить

Зарядка

необходима

1

 Полностью заряженные Li–ion и Li–po аккумуляторы имеют

напряжение 4,2 В, а полная шкала прибора 3,6 В, по этой причине

полностью заряженные аккумуляторы подключать к прибору не

рекомендуется (возможен выход прибора из строя).

ИЗМЕРЕНИЕ МОЩНОСТИ СИГНА ЛА

(Rн = 600Ω, диапазон измерения шкалы 32 дБ).

1.  Подключите

чёрный

щуп к входу «Общ», а

красный

 к гнезду «+».

1.  Установите переключатель в положение ACV500

1.  Подключите щупы к измеряемому сигналу, по

шкале

№

13

считайте показание в дБ, если отклонения стрелки нет или оно

незначительное, то переключите на необходимый диапазон

в соответствии с таблицей.

n-p-n

Б К Э

p-n-p

Б К Э

1

1

1

1

2

2

2

2

3

3

3

4

5
