MASTECH

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:

 MY65

2

Сертификация



CAT. II:

Данный  прибор  соответствует  требованиям  стандар-

та

En61010-

1  по  категории  перенапряжения

CAT  II  1000

В  и

уровню загрязнения 2.



CAT. III:

Данный прибор соответствует требованиям стандар-

та

En61010-

1  по  категории  перенапряжения

CAT  III  600

В  и

уровню загрязнения 2.

ВВЕДЕНИЕ

Обзор прибора

Эта  инструкция

описывает  цифровой  мультиметр

MY65.

Мульти-

метр  разработан  в  соответствии  со  стандартом

En61010-1

по

категориям

перенапряжения

CAT  II  1000

В

и

CAT  III  600

В

и

оснащен  двойной  изоляцией.  Кожух  мультиметра

предназначен

для  эффективной  защиты  от  ударов  и  падений.  Данная  инструк-

ция  включает  информацию  по  технике  безопасности  и  предупре-

ждения.  Внимательно  прочтите  соответствующие  разделы  и  вы-

полняйте  все  их  требования.  Цифровой  мультиметр  является

прибором  общего  назначения  и  идеально  подходит  как  профес-

сионалам, так и любителям.

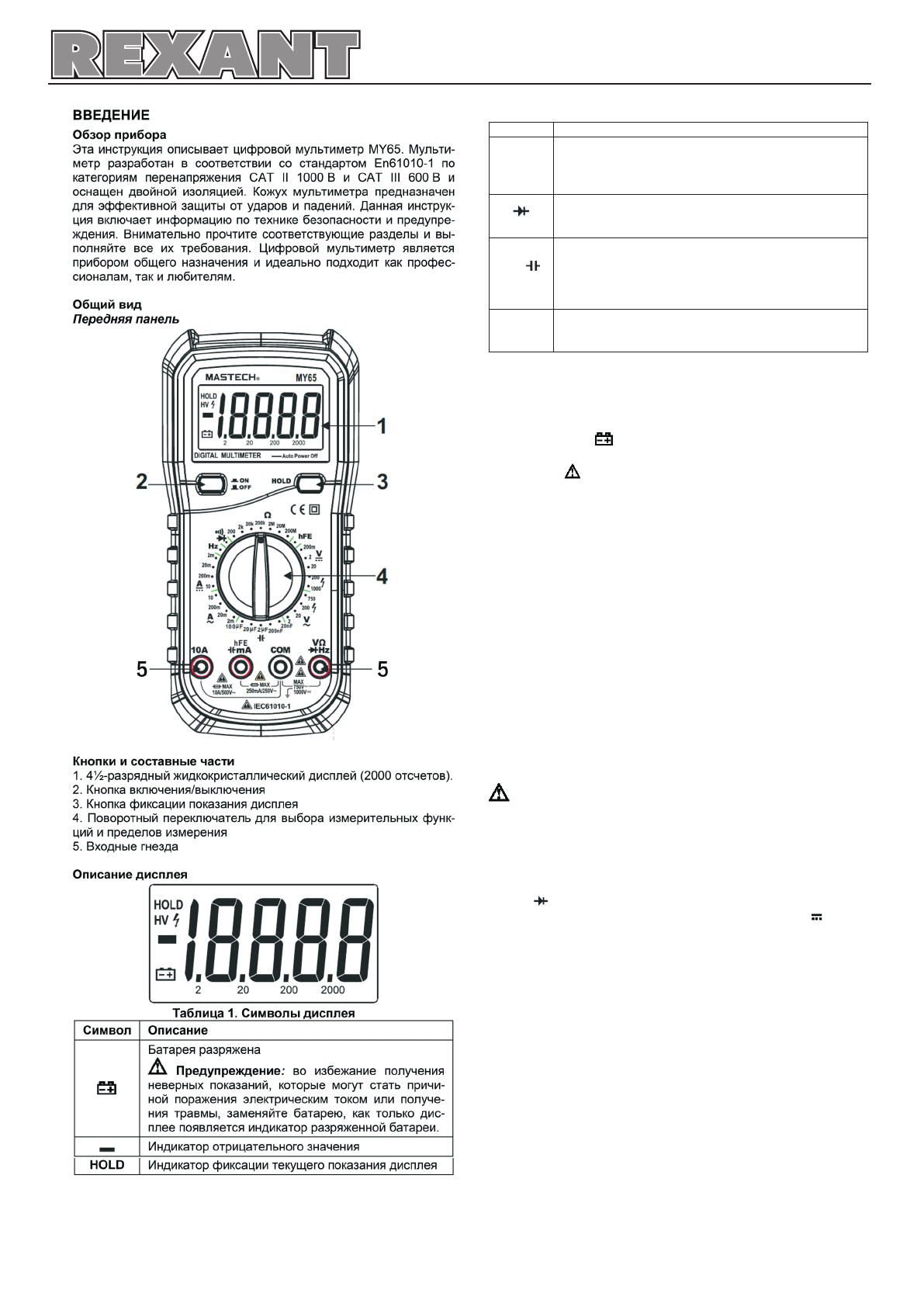

Общий вид

Передняя панель

Кнопки и составные части

1. 4

½

-

разрядный жидкокристаллический дисплей (2000 отсчетов).

2. Кнопка включения/выключения

3. Кнопка фиксации показания дисплея

4.  Поворотный  переключатель  для  выбора  измерительных  функ-

ций и пределов измерения

5. Входные гнезда

Описание дисплея

Таблица 1. Символы дисплея

Символ

Описание

Батарея разряжена

Предупреждение

:

во  избежание  получения

неверных  показаний,  которые  могут  стать  причи-

ной  поражения  электрическим  током  или  получе-

ния  травмы,  заменяйте  батарею,  как  только  дис-

плее появляется индикатор разряженной батареи.

Индикатор отрицательного значения

HOLD

Индикатор фиксации текущего показания дисплея

Таблица 2. Входные гнезда

Вход

Описание

COM

Общий  вход  для  всех  режимов  измерений  (служит

для  подключения  черного  измерительного  провода

или  соответствующего  разъема  многофункциональ-

ного измерительного переходника)

V Ω Hz

Вход  для  измерения  напряжения,  сопротивления,

частоты, проверки диодов и прозвонки цепей (служит

для подключения красного измерительного провода).

mA,  ,

hFE

Вход  для  подключения  красного  измерительного

провода  или  соответствующего  разъема  многофунк-

ционального  измерительного  переходника  при  изме-

рении  силы  тока  в  диапазонах  миллиампер,  емкости

и проверке транзисторов.

10A

Вход  для  измерения  силы  тока  на  пределе  измере-

ния  10

А  (служит  для  подключения  красного  измери-

тельного провода)

ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

Подготовка к работе



Включите  питание  прибора.  Если  напряжение  на  батарее

ниже  7

В,  на  дисплее  появится  символ  индикатор  разряжен-

ной  батареи  «

»,  показывающий,  что  батарею  следует  за-

менить.



Символ « » возле входных гнезд, указывает, что во избежа-

ние  повреждения  прибора  подаваемое  на  входы  прибора

напряжения  или  ток  не  должны  превышать  приведенных  в

инструкции предельных значений.



Установите  поворотный  переключатель  в  положение,  соот-

ветствующее  требуемым  измерительной

функции  и  пределу

измерения.



Если  порядок  измеряемой  величины  заранее  не  известен,

выберите максимальный предел измерения.



При  подсоединении  измерительных  проводов  к  обследуемой

цепи вначале подсоединяйте общий провод, а затем сигналь-

ный красный провод.



Вначале отсоединяйте от обследуемой цепи красный измери-

тельный провод, а затем –

общий провод.

Функция

фиксации данных



Нажмите  кнопку

HOLD

для  фиксации  текущего  показания  на

дисплее

.



Нажмите  кнопку

HOLD

еще  раз,  чтобы  сбросить  зафиксиро-

ванное показание.

Измерение постоянного и переменного напряжения

Предупреждение

Во  избежание  поражения  электрическим  током  проводите

измерения  высокого  напряжения  с  особой  осторожностью.

Не пытайтесь измерять постоянное напряжение

выше 1000

В

или переменное напряжение выше 750

В.

1.

Подсоедините  черный  измерительный  провод  к  гнезду

«

COM

»,  а  красный  измерительный  провод  –

к  гнезду

«

VΩ

Hz

»

.

2.

Установите  поворотный  переключатель  в  сектор

V

при

из-

мерении  постоянного  напряжения  или  в  сектор

V~

при  изме-

рении  переменного  напряжения

и  выберите  требуемый  пре-

дел измерения

.

3.

Подсоедините  измерительные  провода  к  источнику  напряже-

ния.

4.

Считайте  результат  измерения  с  дисплея.  При  измерении

постоянного  напряжения  отобразится  полярность  красного

измерительного провода.

Примечания



При  работе  на  малых

пределах  измерения  напряжения  не-

стабильные  ненулевые  показания  могут  появиться  прежде,

чем  измерительные  провода  подсоединятся  к  цепи.  Это  нор-

мально,  поскольку  мультиметр  обладает  высокой  чувстви-

тельностью

.

После  того,  как  измерительные  провода  будут

подсоединены  к  обследуемой  цепи,  на  дисплее  появится  ис-

тинное значение.



Если на дисплее отображается «1», это означает, что резуль-

тат  измерения  превысил  выбранный  предел,  и  необходимо

переключиться на больший предел измерения.



Если порядок величины измеряемого напряжения заранее не

известен,  следует  вначале  установить  наибольший  предел

измерения, а затем последовательно понижать его.

Precision MASTECH Enterprises Co.,  Китай
