MSI MPG Z590 - Инструкция по эксплуатации

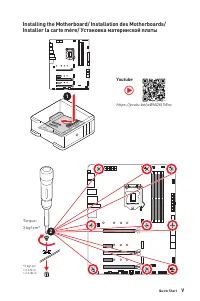

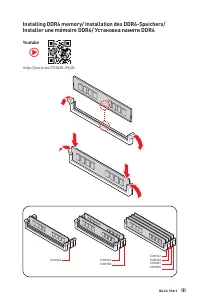

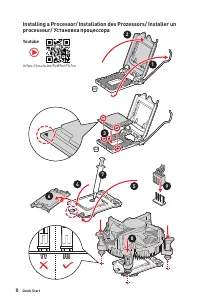

Страница 5 - Installing the Motherboard/ Installation des Motherboards/

V Quick Start 1 Torque:3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in 2 https://youtu.be/wWI6Qt51Wnc ⚽ Youtube Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/ Установка материнской платы

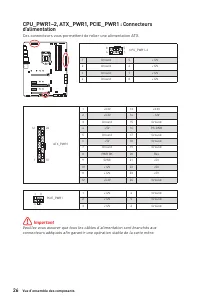

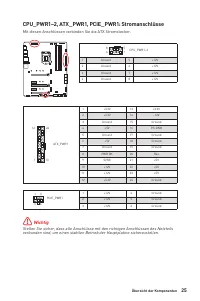

Страница 6 - Connecting the Power Connectors/ Stromanschlüsse

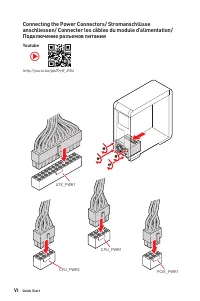

VI Quick Start PCIE_PWR1 ATX_PWR1 CPU_PWR2 CPU_PWR1 http://youtu.be/gkDYyR_83I4 Youtube ⚽ Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connecter les câbles du module d’alimentation/ Подключение разъемов питания

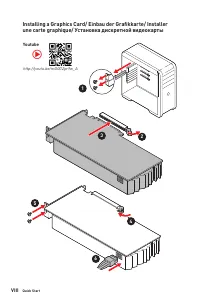

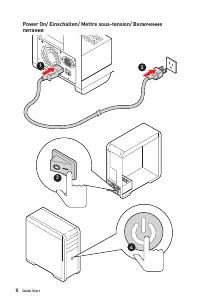

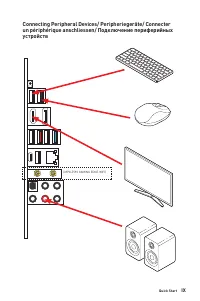

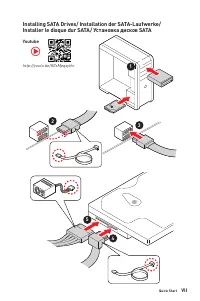

Страница 8 - VIII; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer

VIII Quick Start http://youtu.be/mG0GZpr9w_A Youtube 1 2 3 4 5 6 ⚽ Installing a Graphics Card/ Einbau der Grafikkarte/ Installer une carte graphique/ Установка дискретной видеокарты

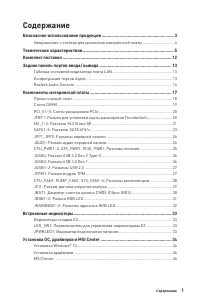

Страница 127 - Содержание

1 Содержание Содержание Безопасное использование продукции ............................................................. 3 Уведомление о стойках для крепления материнской платы ............................. 4 Технические характеристики ...................................................................

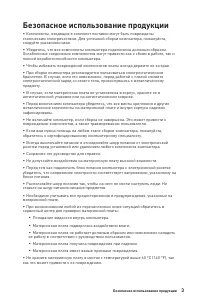

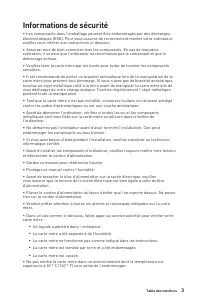

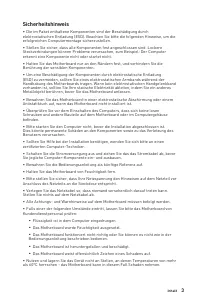

Страница 129 - Безопасное использование продукции

3 Безопасное использование продукции Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным обра...

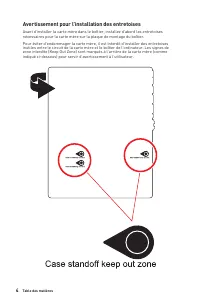

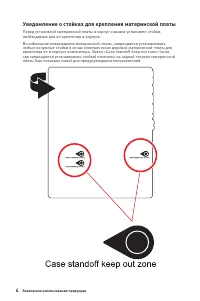

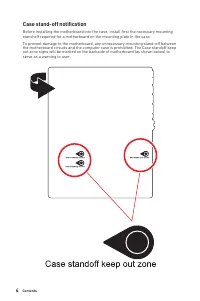

Страница 130 - Уведомление о стойках для крепления материнской платы

4 Безопасное использование продукции Уведомление о стойках для крепления материнской платы Перед установкой материнской платы в корпус сначала установите стойки, необходимые для ее крепления в корпусе. Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зона...

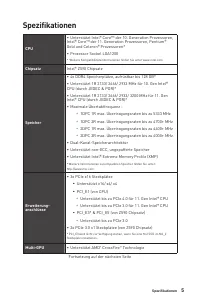

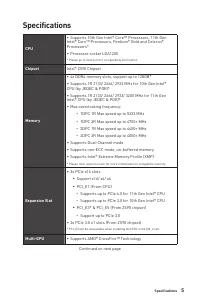

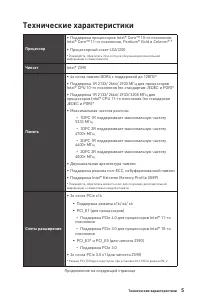

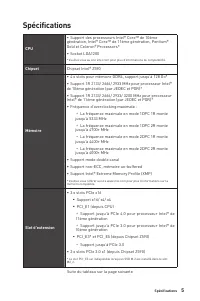

Страница 131 - Технические характеристики; Процессор; Чипсет; Слоты расширения

5 Технические характеристики Технические характеристики Процессор ∙ Поддержка процессоров Intel® Core™ 10-го поколения, Intel® Core™ 11-го поколения, Pentium® Gold и Celeron® * ∙ Процессорный сокет LGA1200 * Пожалуйста, обратитесь intel.com для получения дополнительной информации о совместимости Чип...

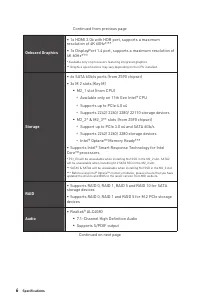

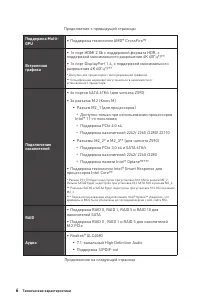

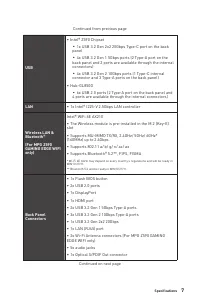

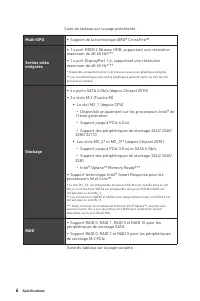

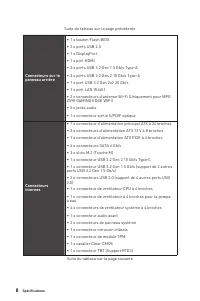

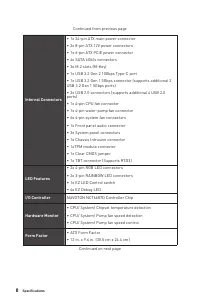

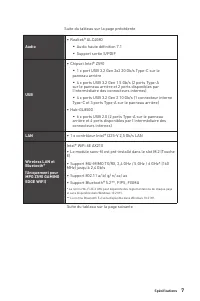

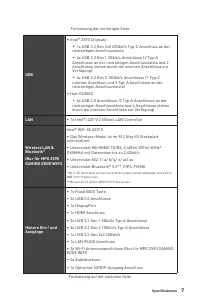

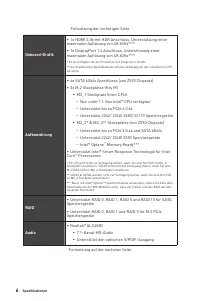

Страница 132 - GPU; Подключение

6 Технические характеристики Продолжение с предыдущей страницы Поддержка Multi- GPU ∙ Поддержка технологии AMD® CrossFire™ Встроенная графика ∙ 1x порт HDMI 2.0b с поддержкой формата HDR, с поддержкой максимального разрешения 4K 60Гц*/** ∙ 1x порт DisplayPort 1.4, с поддержкой максимального разрешен...

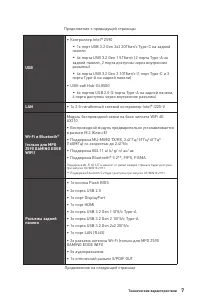

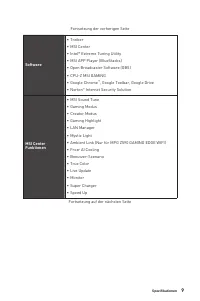

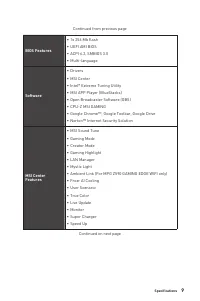

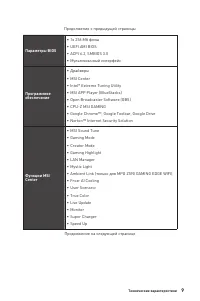

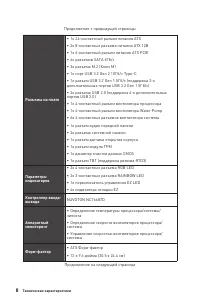

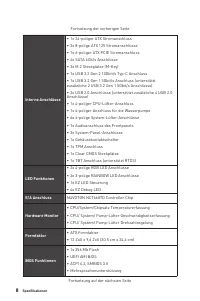

Страница 135 - Параметры BIOS; Программное; Функции MSI

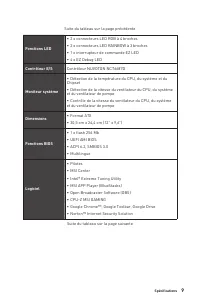

9 Технические характеристики Продолжение с предыдущей страницы Параметры BIOS ∙ 1x 256 Мб флэш ∙ UEFI AMI BIOS ∙ ACPI 6.2, SMBIOS 3.0 ∙ Мультиязычный интерфейс Программное обеспечение ∙ Драйверы ∙ MSI Center ∙ Intel® Extreme Tuning Utility ∙ MSI APP Player (BlueStacks) ∙ Open Broadcaster Software (O...

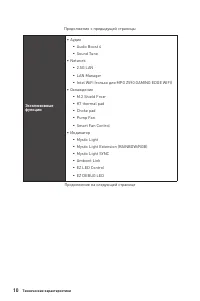

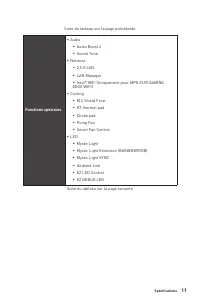

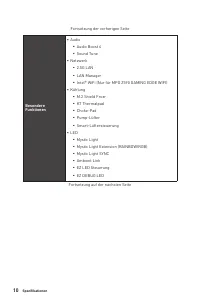

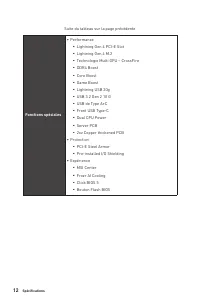

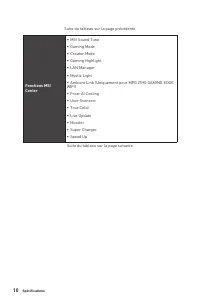

Страница 136 - Эксклюзивные

10 Технические характеристики Продолжение с предыдущей страницы Эксклюзивные функции ∙ Аудио ▪ Audio Boost 4 ▪ Sound Tune ∙ Network ▪ 2.5G LAN ▪ LAN Manager ▪ Intel WiFi (только для MPG Z590 GAMING EDGE WIFI) ∙ Охлаждение ▪ M.2 Shield Frozr ▪ K7 thermal pad ▪ Choke pad ▪ Pump Fan ▪ Smart Fan Control...

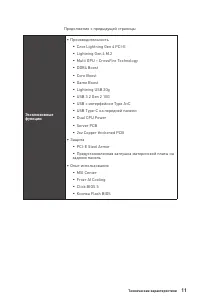

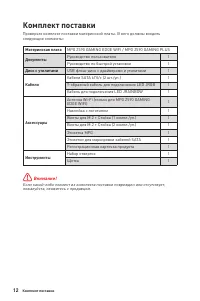

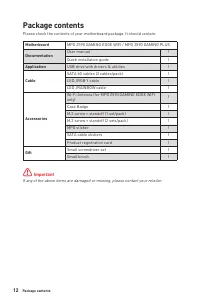

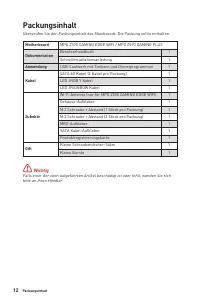

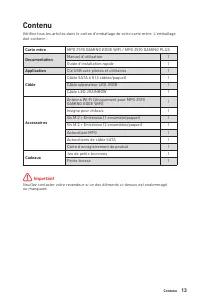

Страница 138 - Комплект поставки

12 Комплект поставки Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская плата MPG Z590 GAMING EDGE WIFI / MPG Z590 GAMING PLUS Документы Руководство пользователя 1 Руководство по быстрой установке 1 Диск с утилитами USB флэш-диск с ...

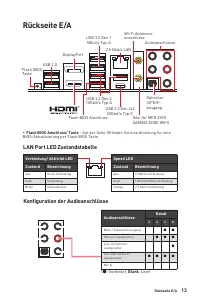

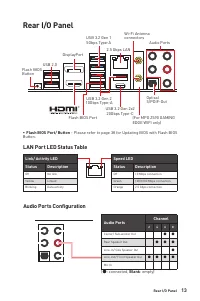

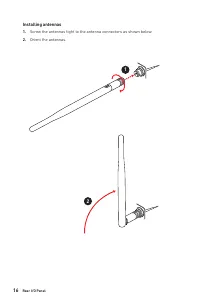

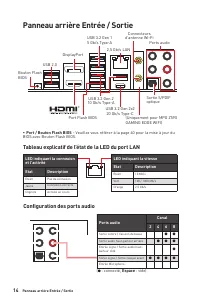

Страница 139 - Задняя панель портов ввода/ вывода; Конфигурация портов Аудио; Порты Аудио; Таблица состояний индикатора порта LAN; ∙ Порт/Кнопка Flash BIOS

13 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода Конфигурация портов Аудио Порты Аудио Канал 2 4 6 8 Выход центральной колонки/ сабвуфера ● ● Тыловые колонки ● ● ● Линейный вход/ Выход боковых колонок ● Линейный выход/ Выход фронтальных колонок ● ● ● ● Микрофонный вход ( ●: п...

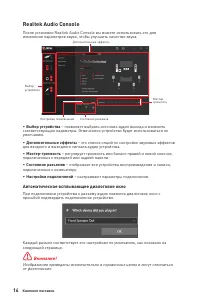

Страница 140 - ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно

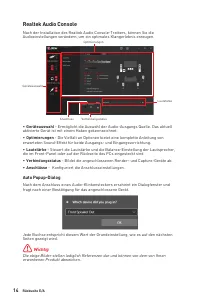

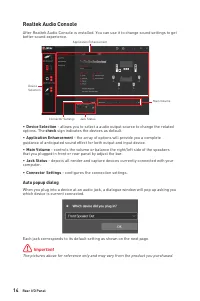

14 Комплект поставки Realtek Audio Console После установки Realtek Audio Console вы можете использовать его для изменения параметров звука, чтобы улучшить качество звука. ∙ Выбор устройства – позволяет выбрать источник аудио выхода и изменить соответствующие параметры. Отмеченное устройство будет ис...

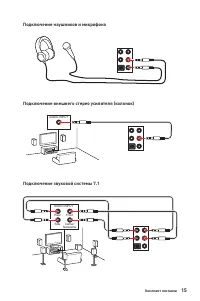

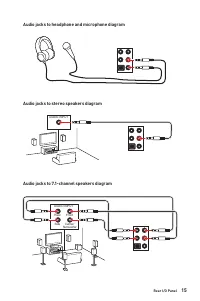

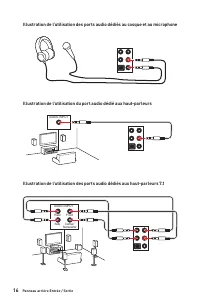

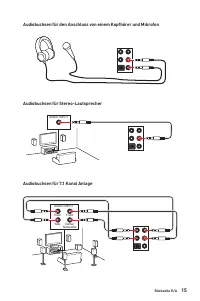

Страница 141 - Подключение наушников и микрофона

15 Комплект поставки Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) Подключение звуковой системы 7.1 AUDIO INPUT AUDIO INPUT Rear Front Side Center/ Subwoofer

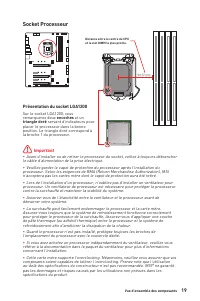

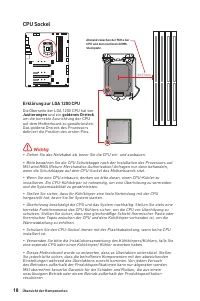

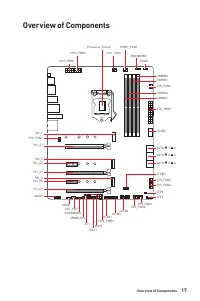

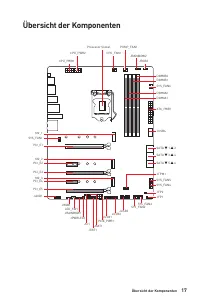

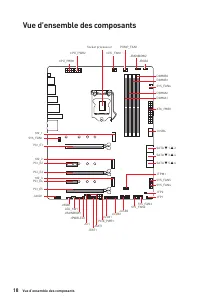

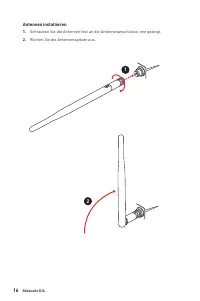

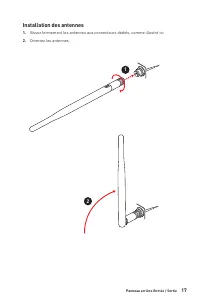

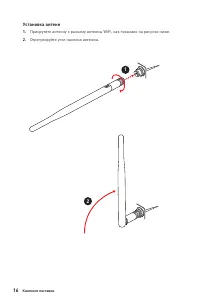

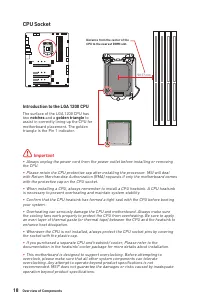

Страница 144 - выемки

18 Компоненты материнской платы ⚠ Внимание! ∙ Перед установкой или заменой процессора, необходимо отключить кабель питания. ∙ Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет р...

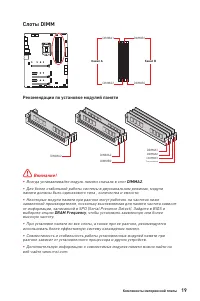

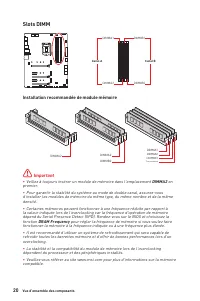

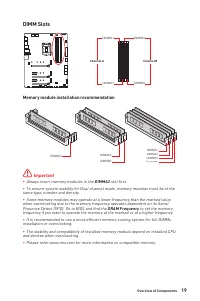

Страница 145 - Слоты DIMM; Рекомендации по установке модулей памяти

19 Компоненты материнской платы Слоты DIMM DIMMA1 DIMMB1 Канал A Канал B DIMMA2 DIMMB2 Рекомендации по установке модулей памяти ⚠ Внимание! ∙ Всегда устанавливайте модуль памяти сначала в слот DIMMA2 . ∙ Для более стабильной работы системы в двухканальном режимах, модули памяти должны быть одинаково...

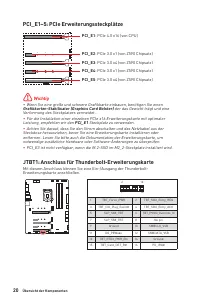

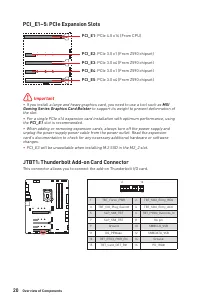

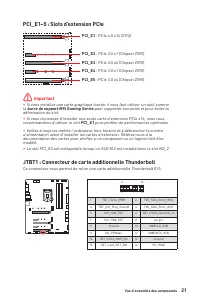

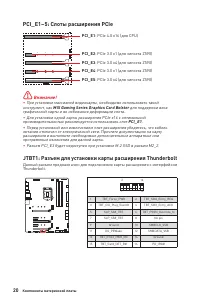

Страница 146 - MSI Gaming Series Graphics Card Bolster; JTBT1: Разъем для установки карты расширения Thunderbolt

20 Компоненты материнской платы PCI_E1~5: Слоты расширения PCIe PCI_E1 : PCIe 4.0 x16 (для CPU) PCI_E2 : PCIe 3.0 x1 (для чипсета Z590) PCI_E4 : PCIe 3.0 x1 (для чипсета Z590) PCI_E3 : PCIe 3.0 x4 (для чипсета Z590) PCI_E5 : PCIe 3.0 x4 (для чипсета Z590) ⚠ Внимание! ∙ При установке массивной видеок...

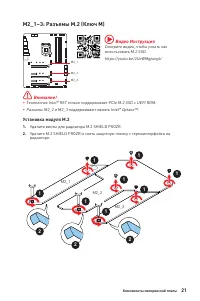

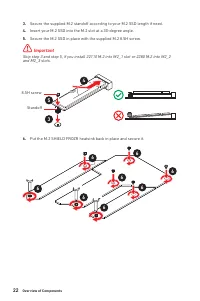

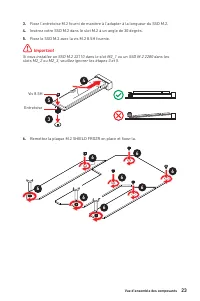

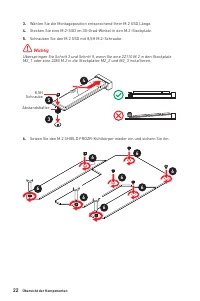

Страница 147 - Видео Инструкция

21 Компоненты материнской платы M2_1~3: Разъемы M.2 (Ключ M) Установка модуля M.2 1. Удалите винты для радиатора M.2 SHIELD FROZR. 2. Удалите M.2 SHIELD FROZR и снять защитную пленку с термоинтерфейса на радиаторе. 2 2 2 1 1 1 1 1 1 1 1 M2_1 M2_2 M2_3 ⚠ Внимание! ∙ Технология Intel® RST только подде...

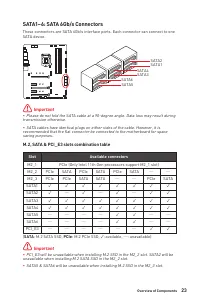

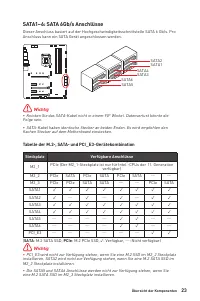

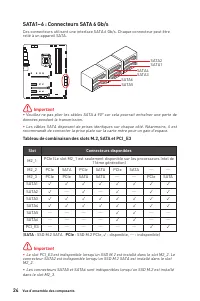

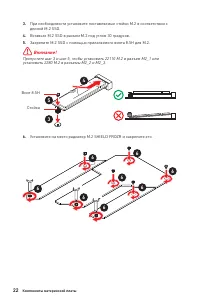

Страница 149 - Слот

23 Компоненты материнской платы SATA1~6: Разъемы SATA 6Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому порту можно подключить одно устройство SATA. SATA1 SATA3 SATA5 SATA2 SATA4 SATA6 ⚠ Внимание! ∙ Избегайте перегибов кабеля SATA под прямым углом. В противном случае, воз...

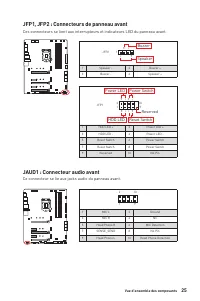

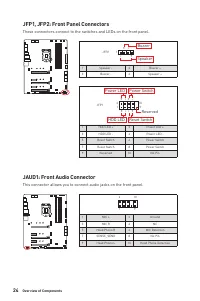

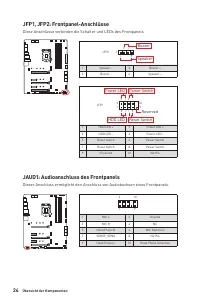

Страница 150 - JAUD1: Разъем аудио передней панели

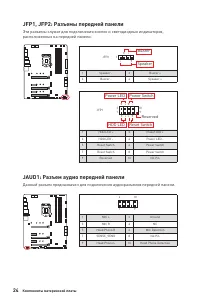

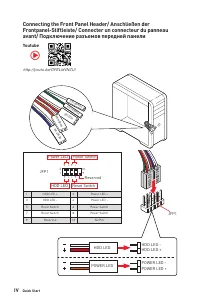

24 Компоненты материнской платы JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. 1 2 10 9 + + + - - - - + Power LED HDD LED Reset Switch Reserved Power Switch JFP1 1 HDD LED + 2 Power LED + 3 HDD LED - 4 Power...

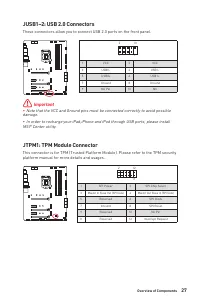

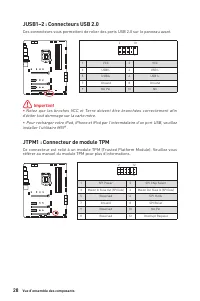

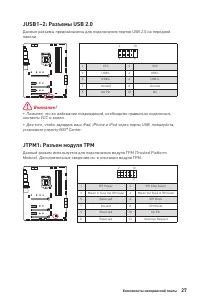

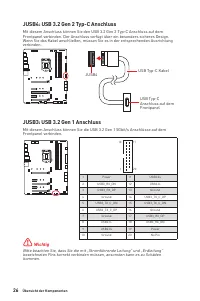

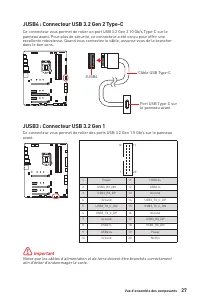

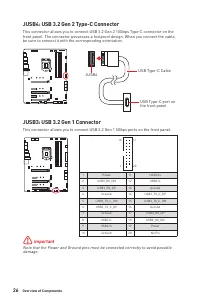

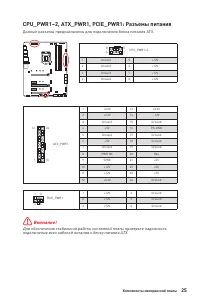

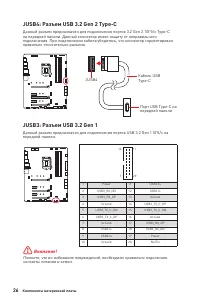

Страница 153 - JTPM1: Разъем модуля ТРМ

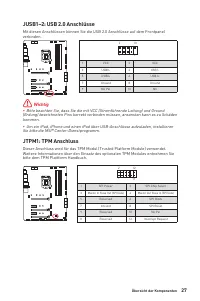

27 Компоненты материнской платы JUSB1~2: Разъемы USB 2.0 Данные разъемы предназначены для подключения портов USB 2.0 на передней панели. 1 2 10 9 1 VCC 2 VCC 3 USB0- 4 USB1- 5 USB0+ 6 USB1+ 7 Ground 8 Ground 9 No Pin 10 NC ⚠ Внимание! ∙ Помните, что во избежание повреждений, необходимо правильно под...

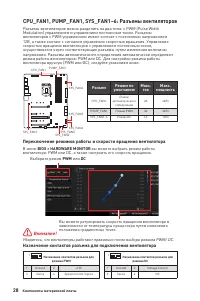

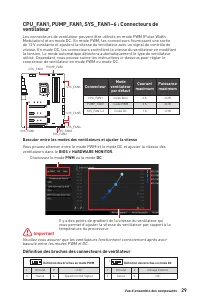

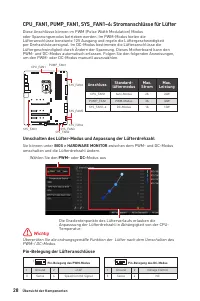

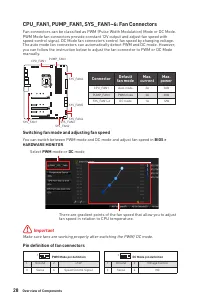

Страница 154 - Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем

28 Компоненты материнской платы CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а такж...

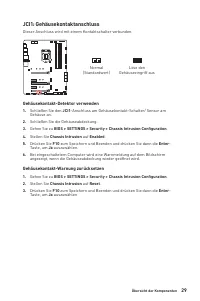

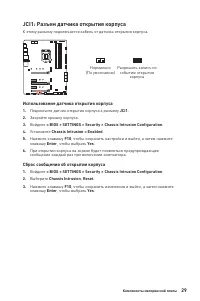

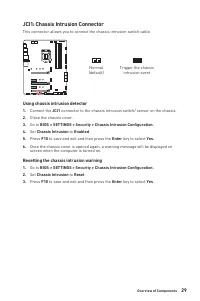

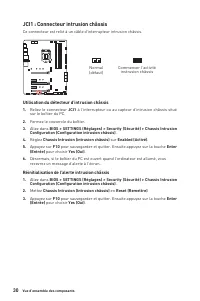

Страница 155 - JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса

29 Компоненты материнской платы JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально (По умолчанию) Разрешить запись по событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1 . 2...

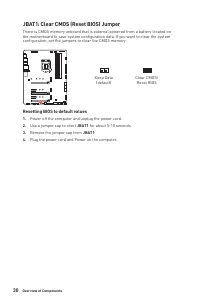

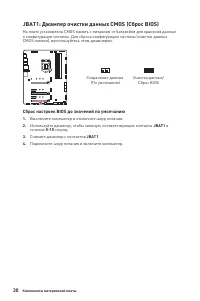

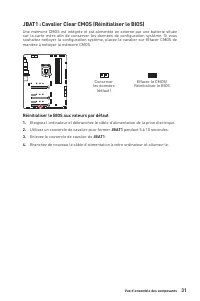

Страница 156 - Сброс настроек BIOS до значений по умолчанию

30 Компоненты материнской платы JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных (По умол...

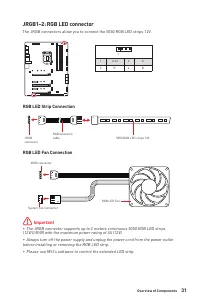

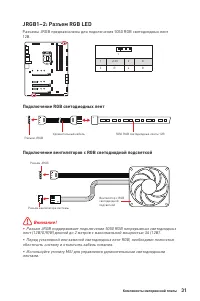

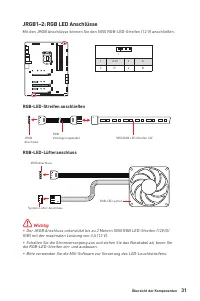

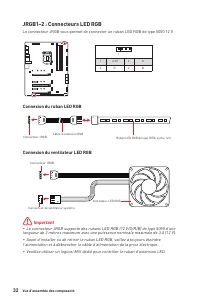

Страница 157 - Подключение RGB светодиодных лент

31 Компоненты материнской платы ⚠ Внимание! ∙ Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). ∙ Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель...

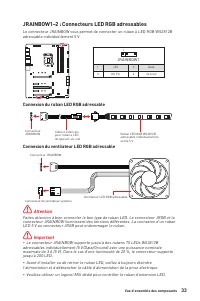

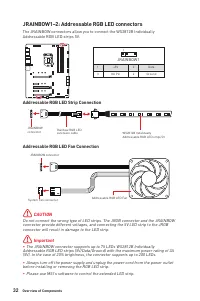

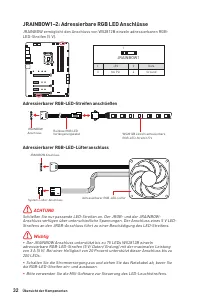

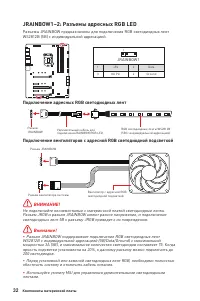

Страница 158 - Подключение адресных RGB светодиодных лент

32 Компоненты материнской платы 1 1 1 D +5V ⚠ ВНИМАНИЕ! Не подключайте несовместимые с материнской платой светодиодные ленты. Разъем JRGB и разъем JRAINBOW имеют разное напряжение, и подключение светодиодных лент 5В к разъему JRGB приведет к их повреждению. ⚠ Внимание! ∙ Разъем JRAINBOW поддерживает...

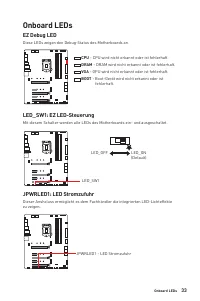

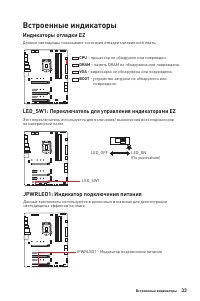

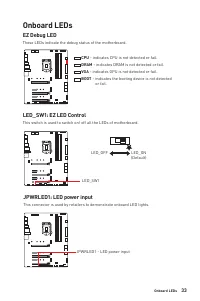

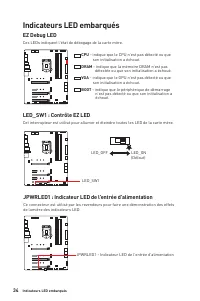

Страница 159 - Индикаторы отладки EZ; Встроенные индикаторы; LED_SW1: Переключатель для управления индикаторами EZ

33 Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или по...

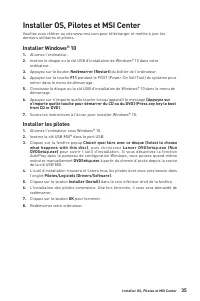

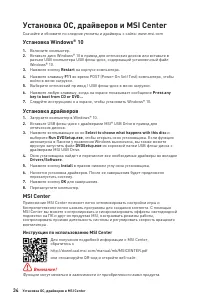

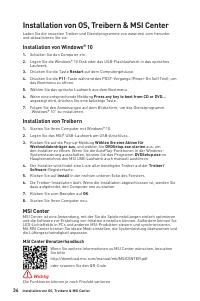

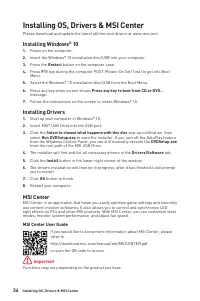

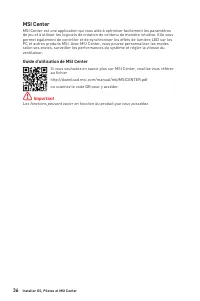

Страница 160 - Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center

34 Установка ОС, драйверов и MSI Center Установка ОС, драйверов и MSI Center Скачайте и обновите по следние утилиты и драйверы с сайта: www.msi.com Установка Windows® 10 1. Включите компьютер. 2. Вставьте диск Windows® 10 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-д...

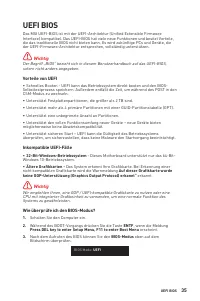

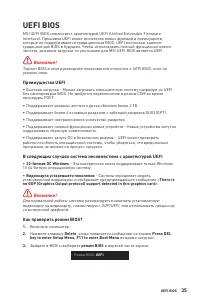

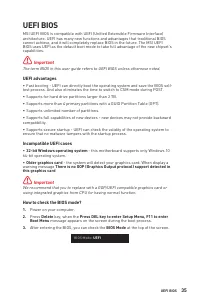

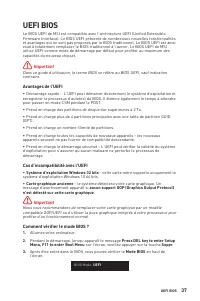

Страница 161 - Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?

35 UEFI BIOS UEFI BIOS MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. UEFI полностью заменит традиционный BIOS в будущем. Чтобы использовать полный функционал...

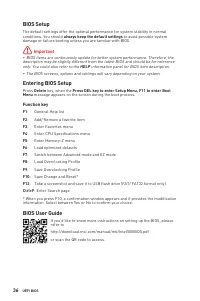

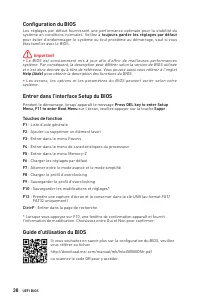

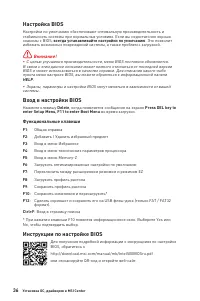

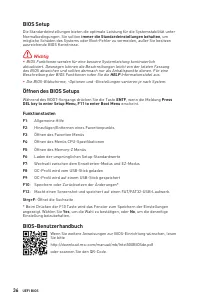

Страница 162 - всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS

36 Установка ОС, драйверов и MSI Center Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию . Это позволит избежать возможных поврежд...

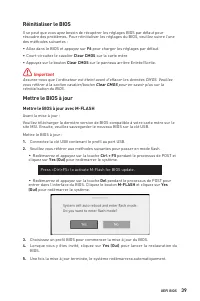

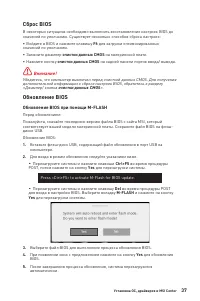

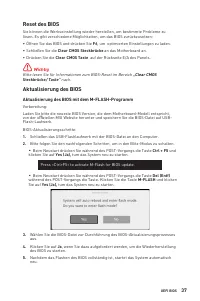

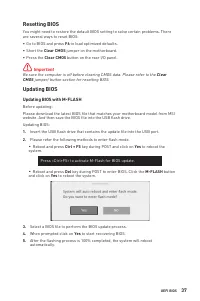

Страница 163 - Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes

37 Установка ОС, драйверов и MSI Center Сброс BIOS В некоторых ситуациях необходимо выполнить восстановление настроек BIOS до значений по умолчанию. Существует несколько способов сброса настроек: ∙ Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных значений по умолчанию. ∙ Замкните дж...

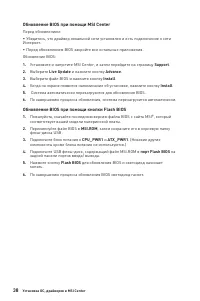

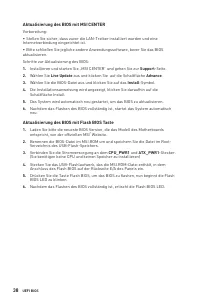

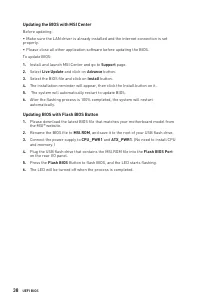

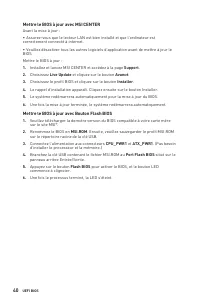

Страница 164 - Обновление BIOS при помощи MSI Center; порт Flash BIOS

38 Установка ОС, драйверов и MSI Center Обновление BIOS при помощи MSI Center Перед обновлением: ∙ Убедитесь, что драйвер локальной сети установлен и есть подключение к сети Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и...

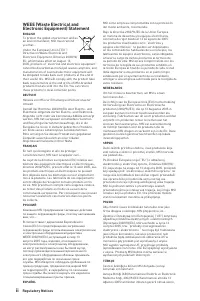

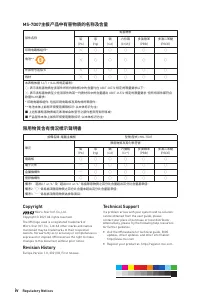

Страница 166 - ii; WEEE (Waste Electrical and
