MSI H510 - Инструкция по эксплуатации

MSI H510

Материнская плата MSI H510 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались дополнительные вопросы — свяжитесь с нами через контактную форму.

1 Страница 1

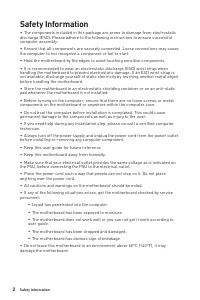

2 Страница 2

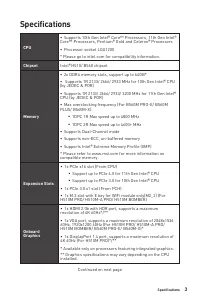

3 Страница 3

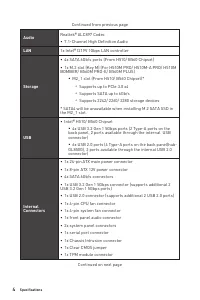

4 Страница 4
5 Страница 5

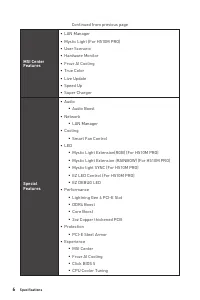

6 Страница 6

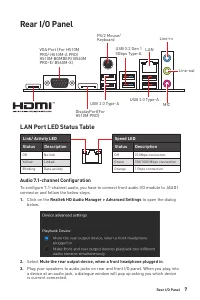

7 Страница 7

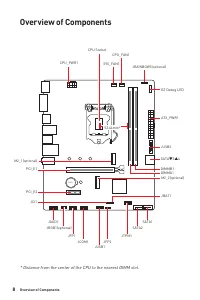

8 Страница 8

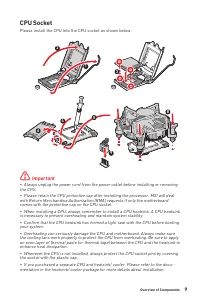

9 Страница 9

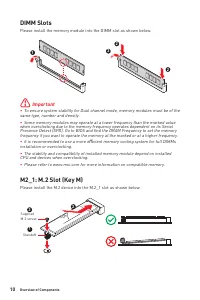

10 Страница 10

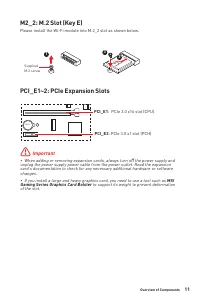

11 Страница 11

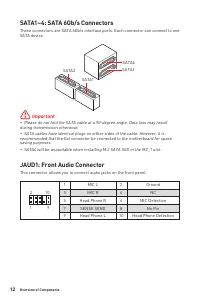

12 Страница 12
13 Страница 13

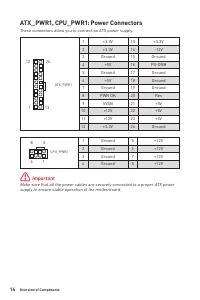

14 Страница 14

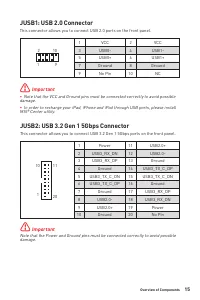

15 Страница 15

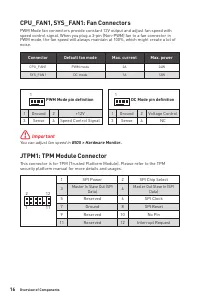

16 Страница 16

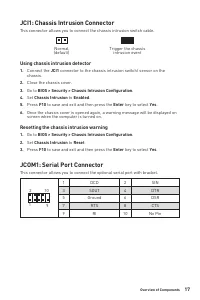

17 Страница 17

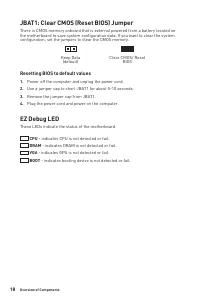

18 Страница 18

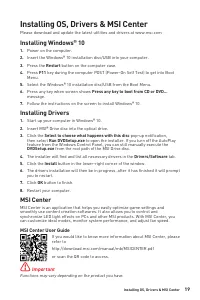

19 Страница 19
20 Страница 20

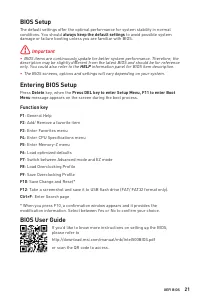

21 Страница 21

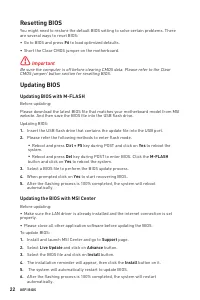

22 Страница 22

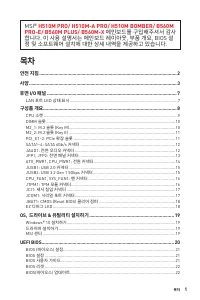

23 Страница 23

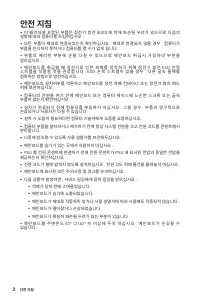

24 Страница 24

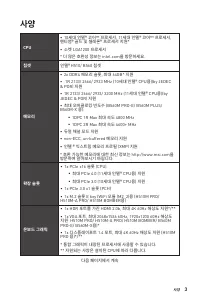

25 Страница 25

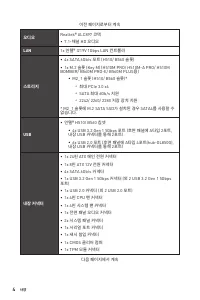

26 Страница 26

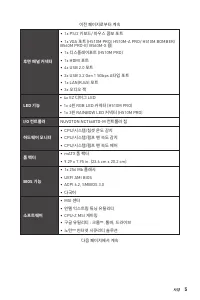

27 Страница 27

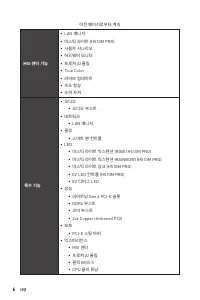

28 Страница 28

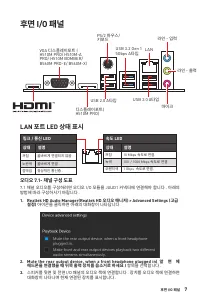

29 Страница 29
30 Страница 30

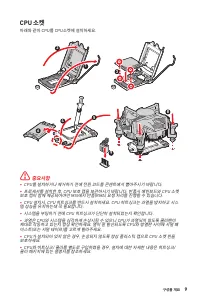

31 Страница 31

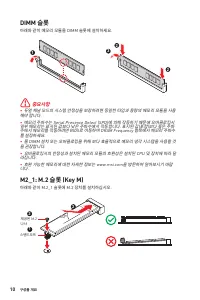

32 Страница 32
33 Страница 33

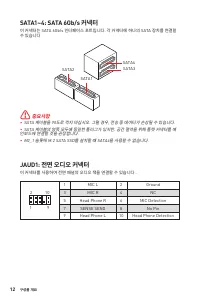

34 Страница 34

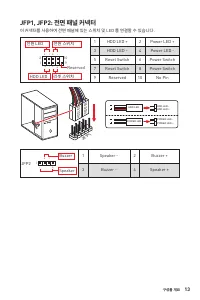

35 Страница 35

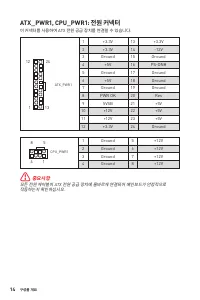

36 Страница 36
37 Страница 37

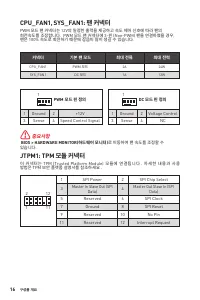

38 Страница 38

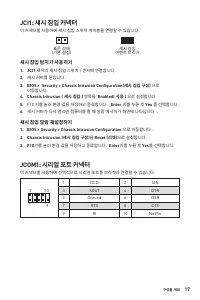

39 Страница 39

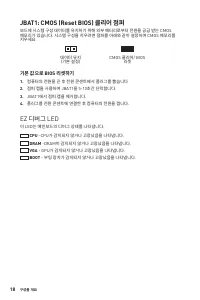

40 Страница 40

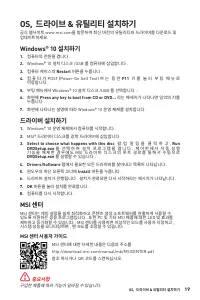

41 Страница 41

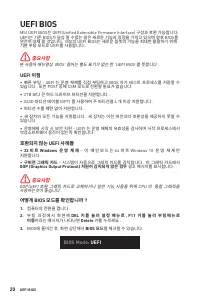

42 Страница 42

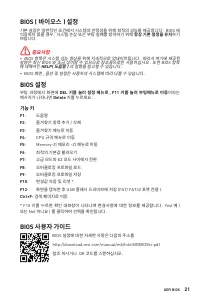

43 Страница 43

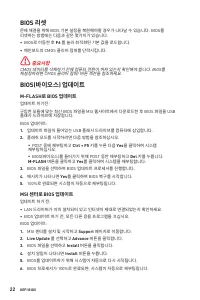

44 Страница 44
45 Страница 45

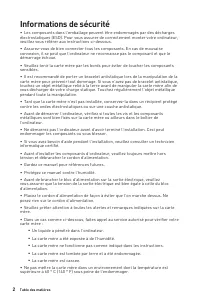

46 Страница 46

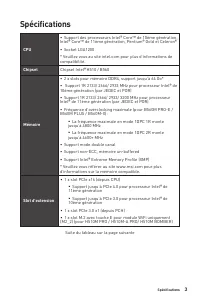

47 Страница 47

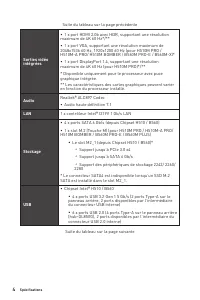

48 Страница 48

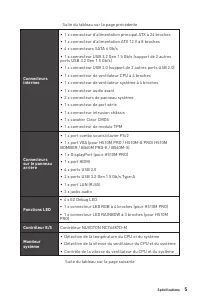

49 Страница 49

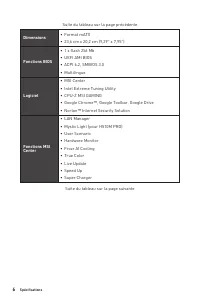

50 Страница 50
51 Страница 51

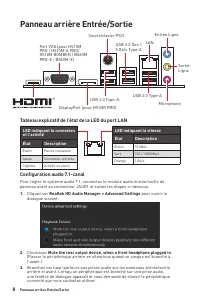

52 Страница 52

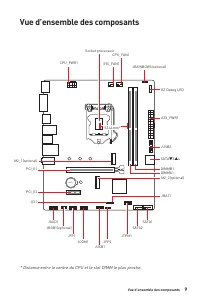

53 Страница 53

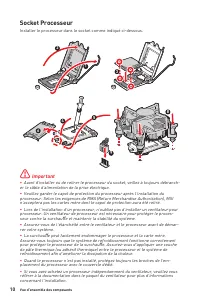

54 Страница 54
55 Страница 55
56 Страница 56

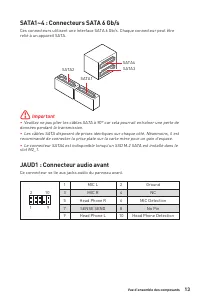

57 Страница 57

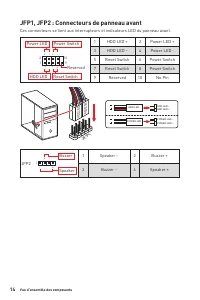

58 Страница 58

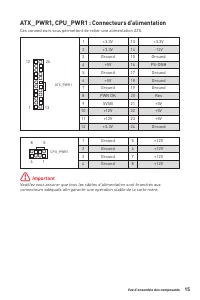

59 Страница 59

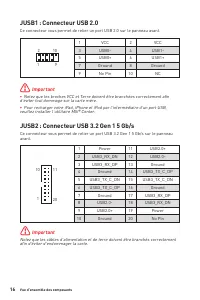

60 Страница 60

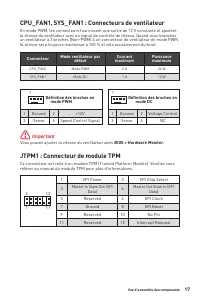

61 Страница 61

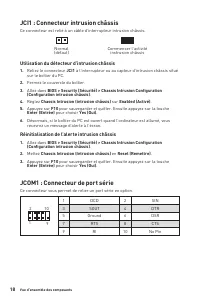

62 Страница 62

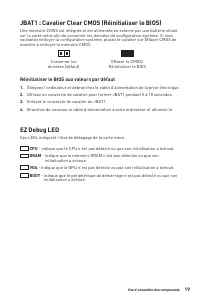

63 Страница 63

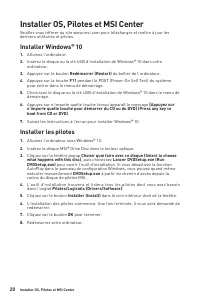

64 Страница 64

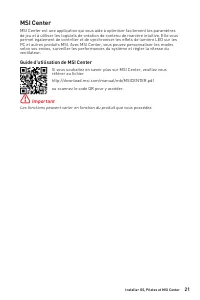

65 Страница 65

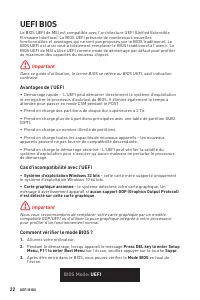

66 Страница 66

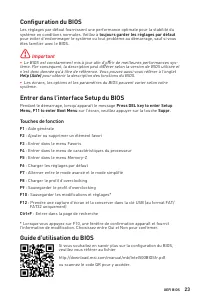

67 Страница 67

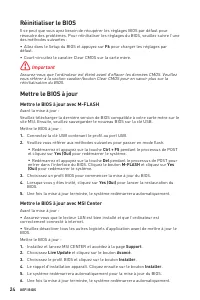

68 Страница 68

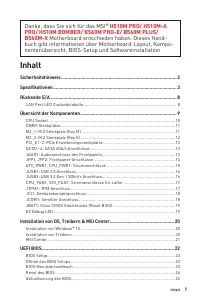

69 Страница 69

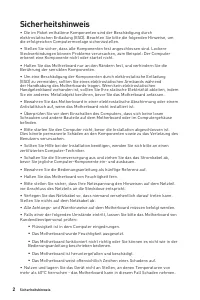

70 Страница 70

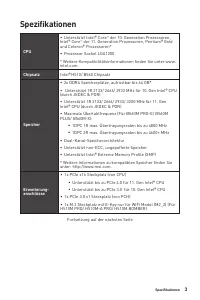

71 Страница 71

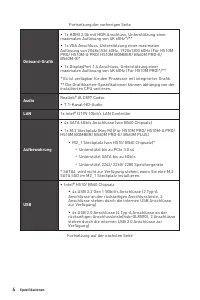

72 Страница 72

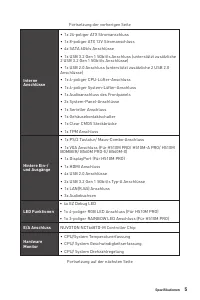

73 Страница 73

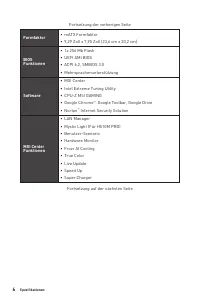

74 Страница 74

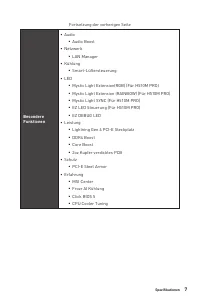

75 Страница 75

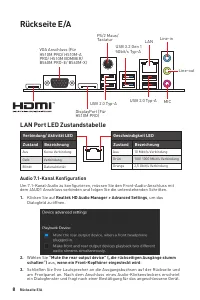

76 Страница 76

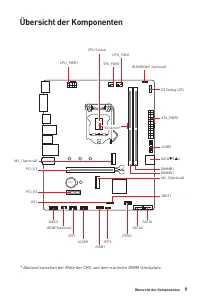

77 Страница 77

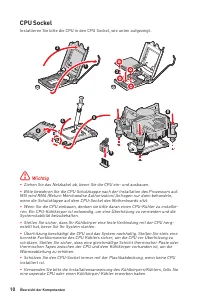

78 Страница 78

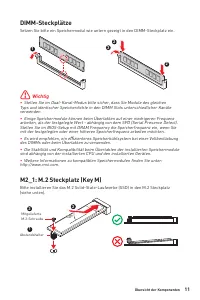

79 Страница 79

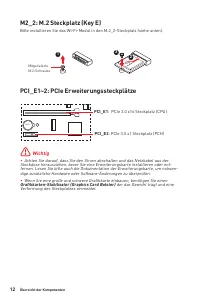

80 Страница 80

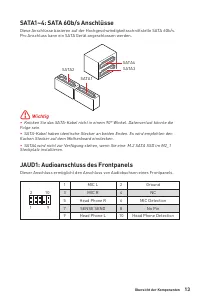

81 Страница 81
82 Страница 82

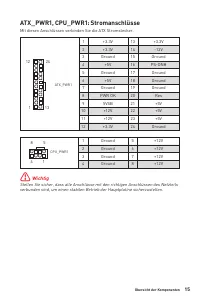

83 Страница 83

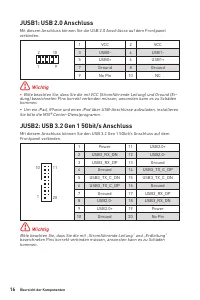

84 Страница 84

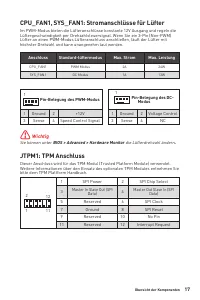

85 Страница 85

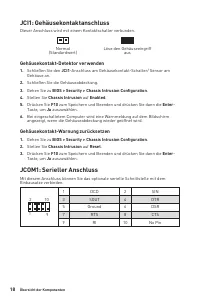

86 Страница 86

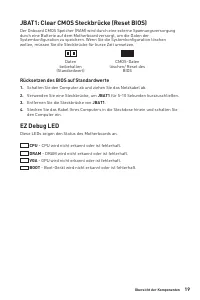

87 Страница 87

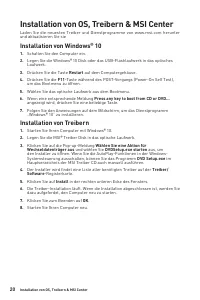

88 Страница 88

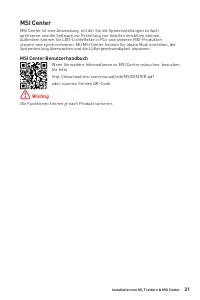

89 Страница 89

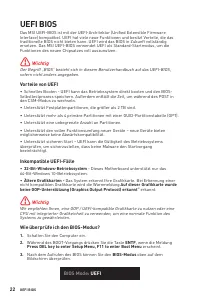

90 Страница 90

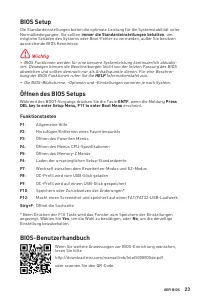

91 Страница 91

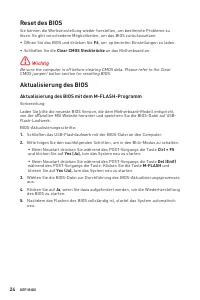

92 Страница 92

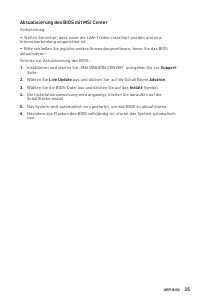

93 Страница 93
94 Страница 94
95 Страница 95
96 Страница 96
97 Страница 97

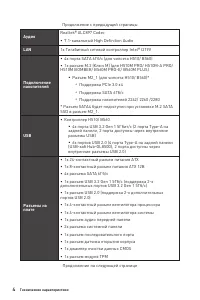

98 Страница 98

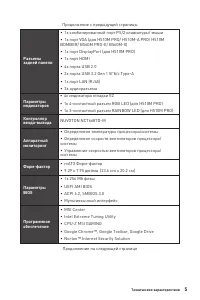

99 Страница 99

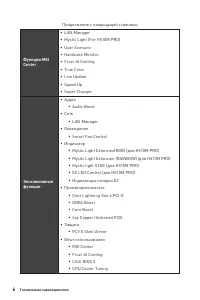

100 Страница 100

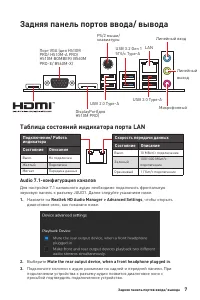

101 Страница 101
102 Страница 102
103 Страница 103

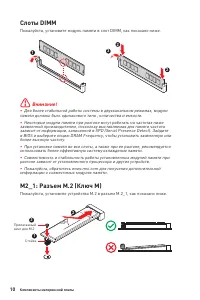

104 Страница 104

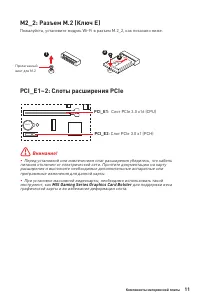

105 Страница 105

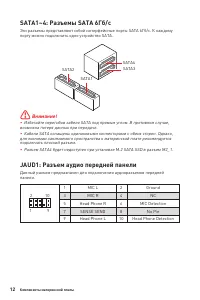

106 Страница 106

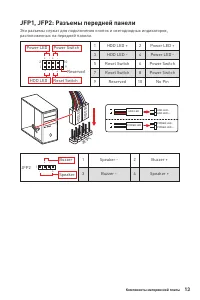

107 Страница 107

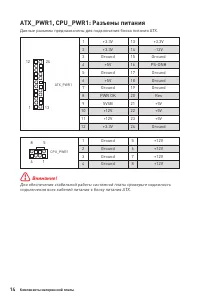

108 Страница 108

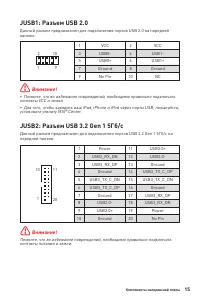

109 Страница 109

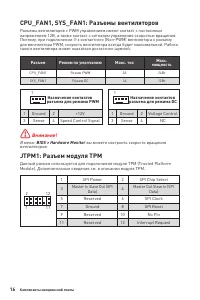

110 Страница 110

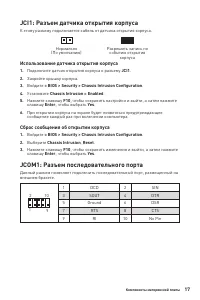

111 Страница 111

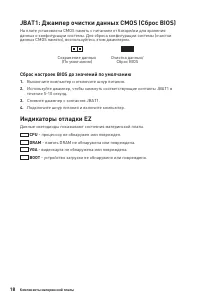

112 Страница 112
113 Страница 113
114 Страница 114

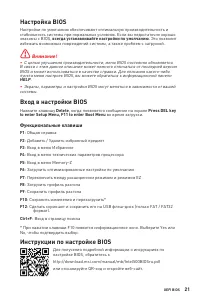

115 Страница 115
116 Страница 116

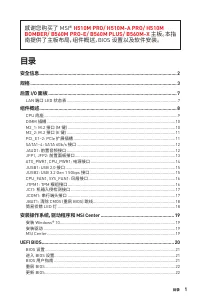

117 Страница 117

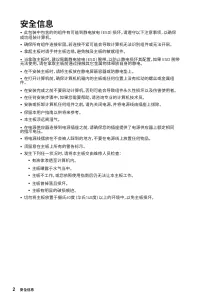

118 Страница 118

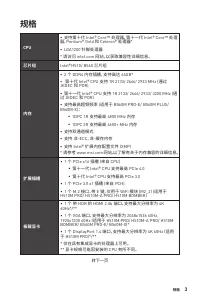

119 Страница 119

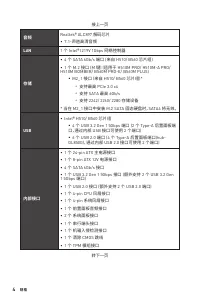

120 Страница 120

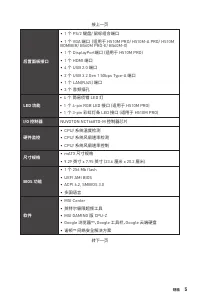

121 Страница 121

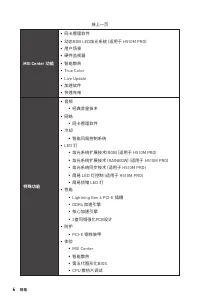

122 Страница 122

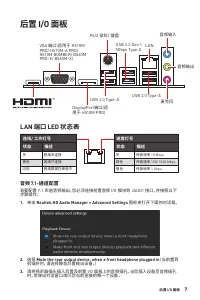

123 Страница 123
124 Страница 124
125 Страница 125

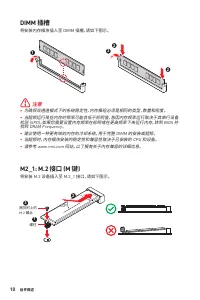

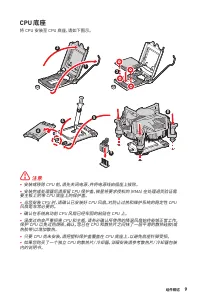

126 Страница 126

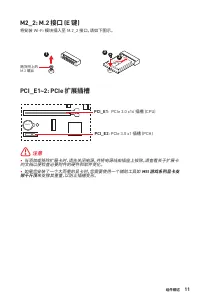

127 Страница 127

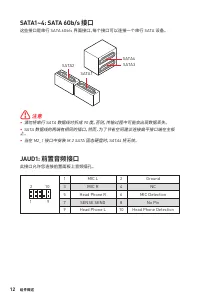

128 Страница 128
129 Страница 129

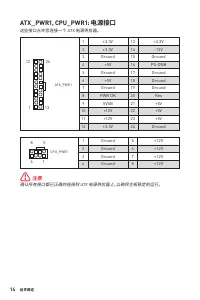

130 Страница 130

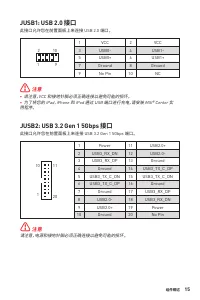

131 Страница 131

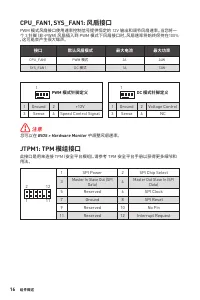

132 Страница 132

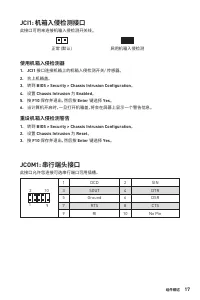

133 Страница 133

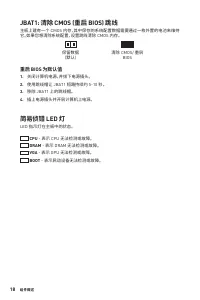

134 Страница 134

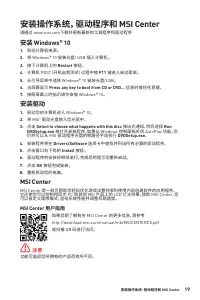

135 Страница 135
136 Страница 136

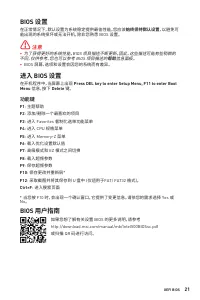

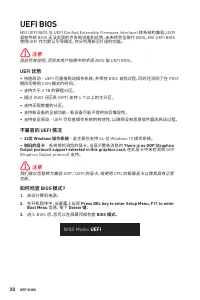

137 Страница 137

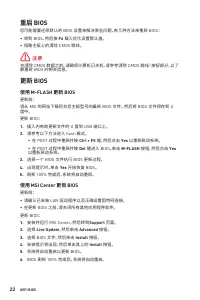

138 Страница 138
139 Страница 139

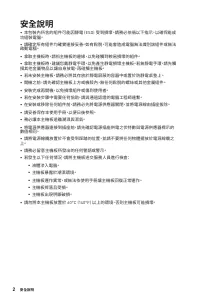

140 Страница 140

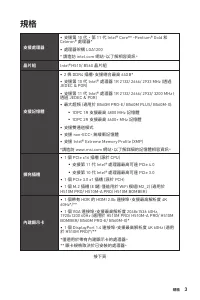

141 Страница 141

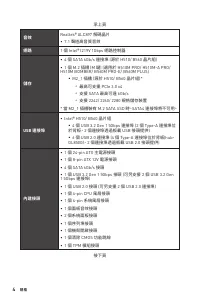

142 Страница 142

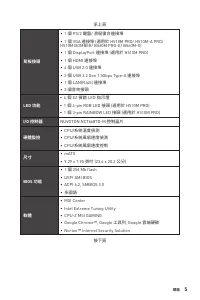

143 Страница 143

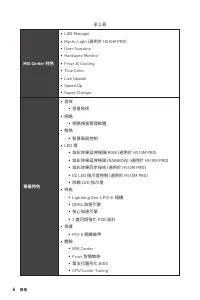

144 Страница 144

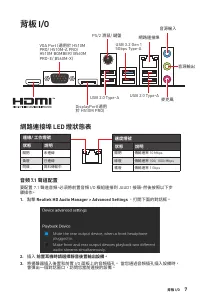

145 Страница 145

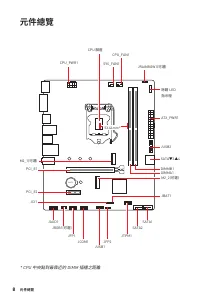

146 Страница 146

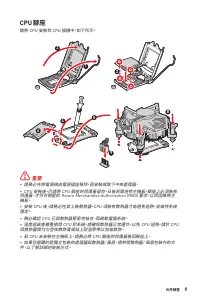

147 Страница 147

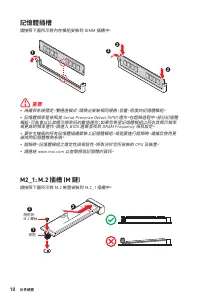

148 Страница 148

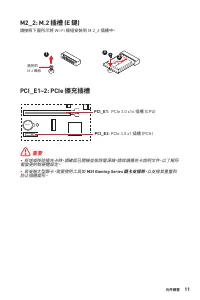

149 Страница 149

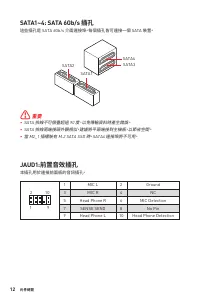

150 Страница 150

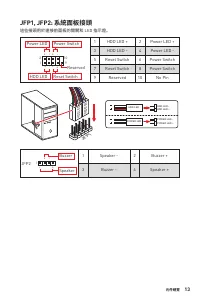

151 Страница 151
152 Страница 152

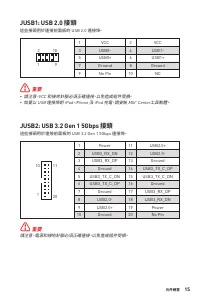

153 Страница 153

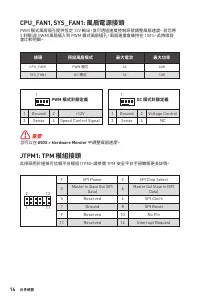

154 Страница 154

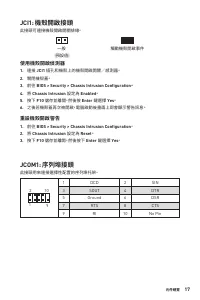

155 Страница 155

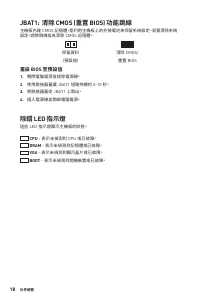

156 Страница 156

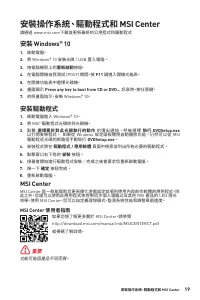

157 Страница 157

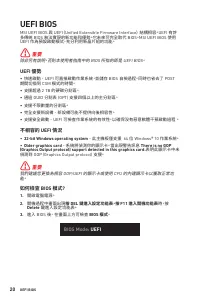

158 Страница 158

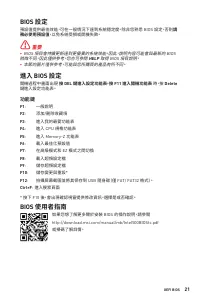

159 Страница 159

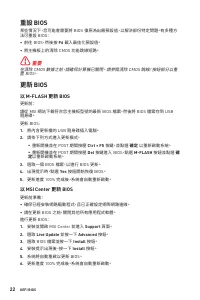

160 Страница 160
161 Страница 161

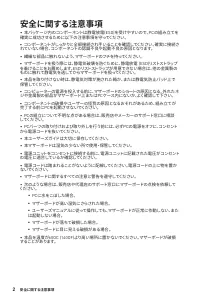

162 Страница 162
163 Страница 163

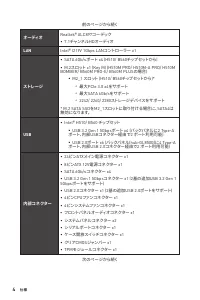

164 Страница 164

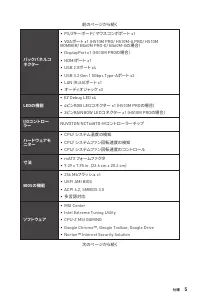

165 Страница 165
166 Страница 166

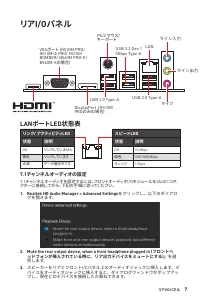

167 Страница 167

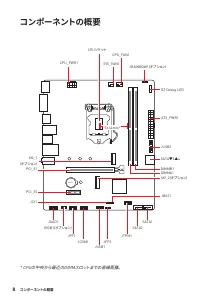

168 Страница 168

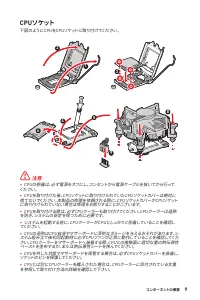

169 Страница 169

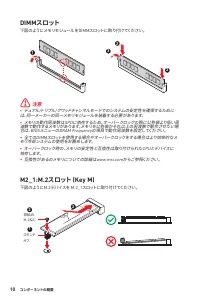

170 Страница 170

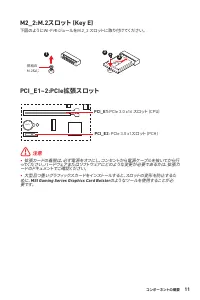

171 Страница 171

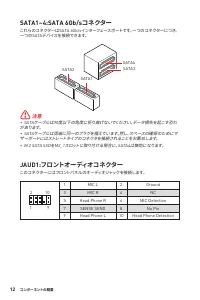

172 Страница 172
173 Страница 173
174 Страница 174

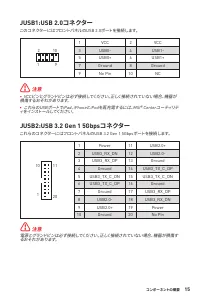

175 Страница 175

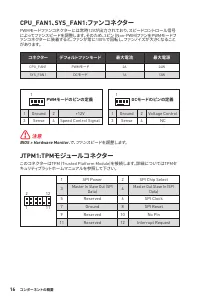

176 Страница 176

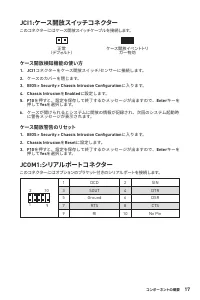

177 Страница 177

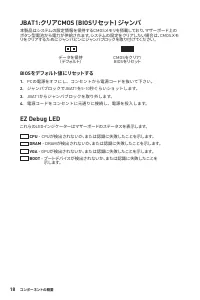

178 Страница 178

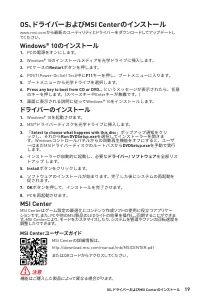

179 Страница 179

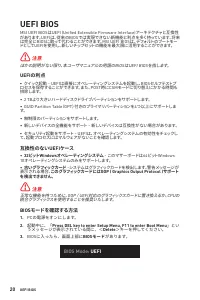

180 Страница 180

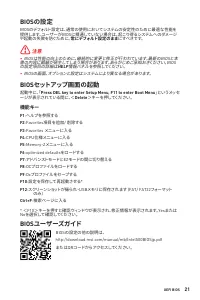

181 Страница 181

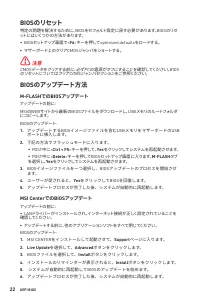

182 Страница 182
183 Страница 183

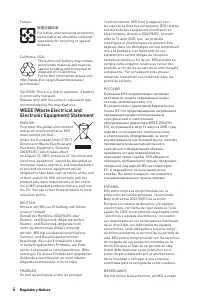

184 Страница 184
185 Страница 185
186 Страница 186
187 Страница 187
Страница: / 187

Содержание:

  • Страница 95 – Содержание; Благодарим Вас за покупку материнской платы
  • Страница 96 – Безопасное использование продукции
  • Страница 97 – Технические характеристики
  • Страница 101 – Таблица состояний индикатора порта LAN; Задняя панель портов ввода/ вывода

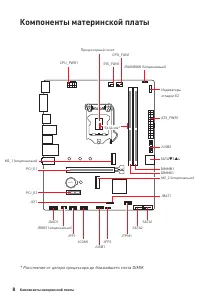

  • Страница 102 – Компоненты материнской платы
  • Страница 104 – Слоты DIMM
  • Страница 106 – JAUD1: Разъем аудио передней панели
  • Страница 110 – JTPM1: Разъем модуля ТРМ
  • Страница 111 – JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JCOM1: Разъем последовательного порта
  • Страница 112 – Сброс настроек BIOS до значений по умолчанию; Индикаторы отладки EZ

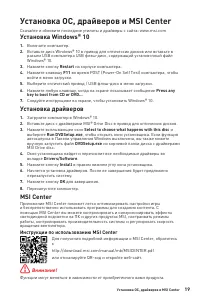

  • Страница 113 – Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center

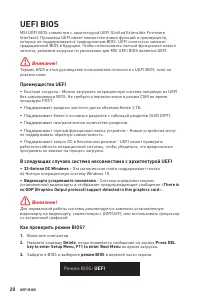

  • Страница 114 – Преимущества UEFI
  • Страница 115 – Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS

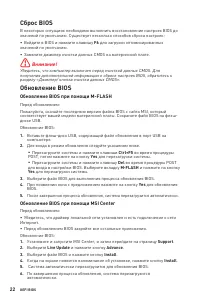

  • Страница 116 – Сброс BIOS; Обновление BIOS при помощи M-FLASH
  • Страница 184 – ii; WEEE (Waste Electrical and
Загрузка инструкции

1

<變數 1>

Contents

Contents

Safety Information ...........................................................................................

2

Specifications ...................................................................................................

3

Rear I/O Panel .................................................................................................

7

LAN Port LED Status Table ........................................................................................7

Overview of Components ................................................................................

8

CPU Socket .................................................................................................................9

DIMM Slots................................................................................................................10

M2_1: M.2 Slot (Key M) .............................................................................................10

M2_2: M.2 Slot (Key E) ..............................................................................................11

PCI_E1~2: PCIe Expansion Slots ..............................................................................11

SATA1~4: SATA 6Gb/s Connectors ...........................................................................12

JAUD1: Front Audio Connector ................................................................................12

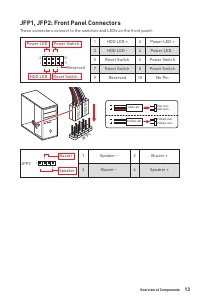

JFP1, JFP2: Front Panel Connectors .......................................................................13

ATX_PWR1, CPU_PWR1: Power Connectors ...........................................................14

JUSB1: USB 2.0 Connector ......................................................................................15

JUSB2: USB 3.2 Gen 1 5Gbps Connector .................................................................15

CPU_FAN1, SYS_FAN1: Fan Connectors .................................................................16

JTPM1: TPM Module Connector ...............................................................................16

JCI1: Chassis Intrusion Connector ...........................................................................17

JCOM1: Serial Port Connector .................................................................................17

JBAT1: Clear CMOS (Reset BIOS) Jumper ...............................................................18

EZ Debug LED ...........................................................................................................18

Installing OS, Drivers & MSI Center ..............................................................

19

Installing Windows® 10 .............................................................................................19

Installing Drivers ......................................................................................................19

MSI Center ................................................................................................................19

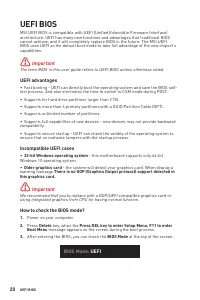

UEFI BIOS .......................................................................................................

20

BIOS Setup ................................................................................................................21

Entering BIOS Setup .................................................................................................21

BIOS User Guide .......................................................................................................21

Resetting BIOS ..........................................................................................................22

Updating BIOS...........................................................................................................22

Thank you for purchasing the MSI®

H510M PRO/ H510M-A

PRO/H510M BOMBER/ B560M PRO-E/ B560M PLUS/

B560M-X

motherboard. This User Guide gives information

about board layout, component overview, BIOS setup and

software installation.

"Загрузка инструкции" означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Краткое содержание

Страница 95 - Содержание; Благодарим Вас за покупку материнской платы

1 <變數 1> Содержание Содержание Безопасное использование продукции ....................................................... 2 Технические характеристики ....................................................................... 3 Задняя панель портов ввода/ вывода .....................................

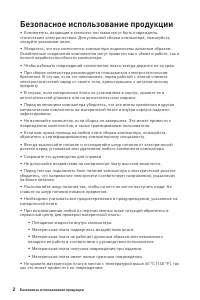

Страница 96 - Безопасное использование продукции

2 Безопасное использование продукции Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным обра...

Страница 97 - Технические характеристики

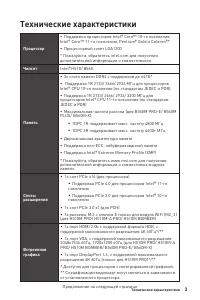

3 Безопасное использование продукции Технические характеристики Технические характеристики Процессор ∙ Поддержка процессоров Intel® Core™ 10-го поколения, Intel® Core™ 11-го поколения, Pentium® Gold и Celeron®* ∙ Процессорный сокет LGA1200 * Пожалуйста, обратитесь intel.com для получения дополнитель...
