  6  Клапан моющего средства

  7  Шланг высокого давления

  8  Распылительный пистолет

  9  Сменная распылительная трубка с

  “турбокиллером”

10  Сменная распылительная трубка с

  плоскоструйным соплом и

  защитным элементом для сопла

1  Патрубок подключения водяного

  шланга с фильтром

2  Крышка водяного бака с

  поплавковым клапаном

3  Насос высокого давления

4  Манометр с глицериновым

  наполнением

5  Клапан регулирования давления

  предохранительный клапан

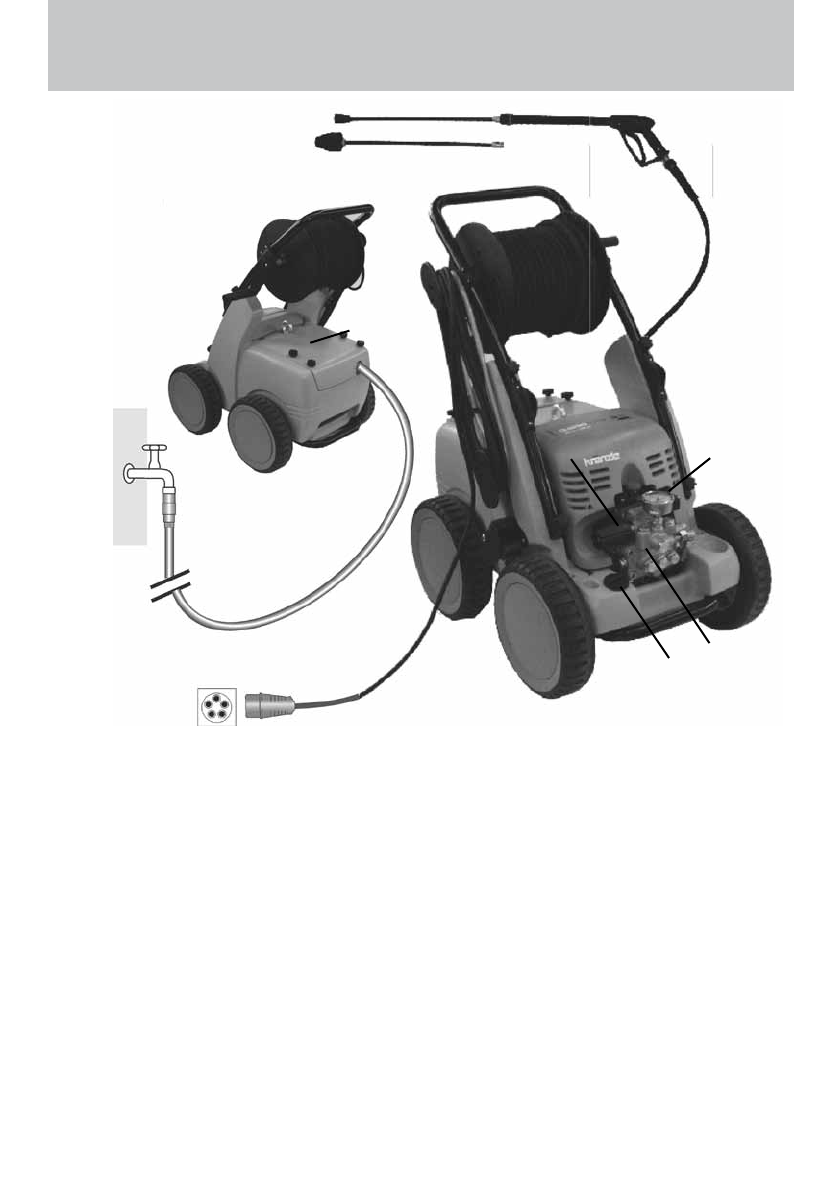

Конструкция

Функциональные элементы

Описание

4

Очистители высокого давления фирмы KRÄNZLE, типы quadro 800 TST,

1000 TST и 1200 TST, являются передвижными аппаратами с шланговыми

барабанами и промышленным шлангом длиной 20 м. Очистители высокого

давления фирмы KRÄNZLE, типы quadro 1000 TS и 1200 TS являются

передвижными аппаратами без шлангового барабана, однако они оснащены

промышленным шлангом длиной 10 м. Конструкция показана на схеме.

1

2

4

8

9

10

7

3

400 V / 50 Hz

6

5
