Pегулированием чисел оборотов
Поз. Обозначение
Шт. № для зак.

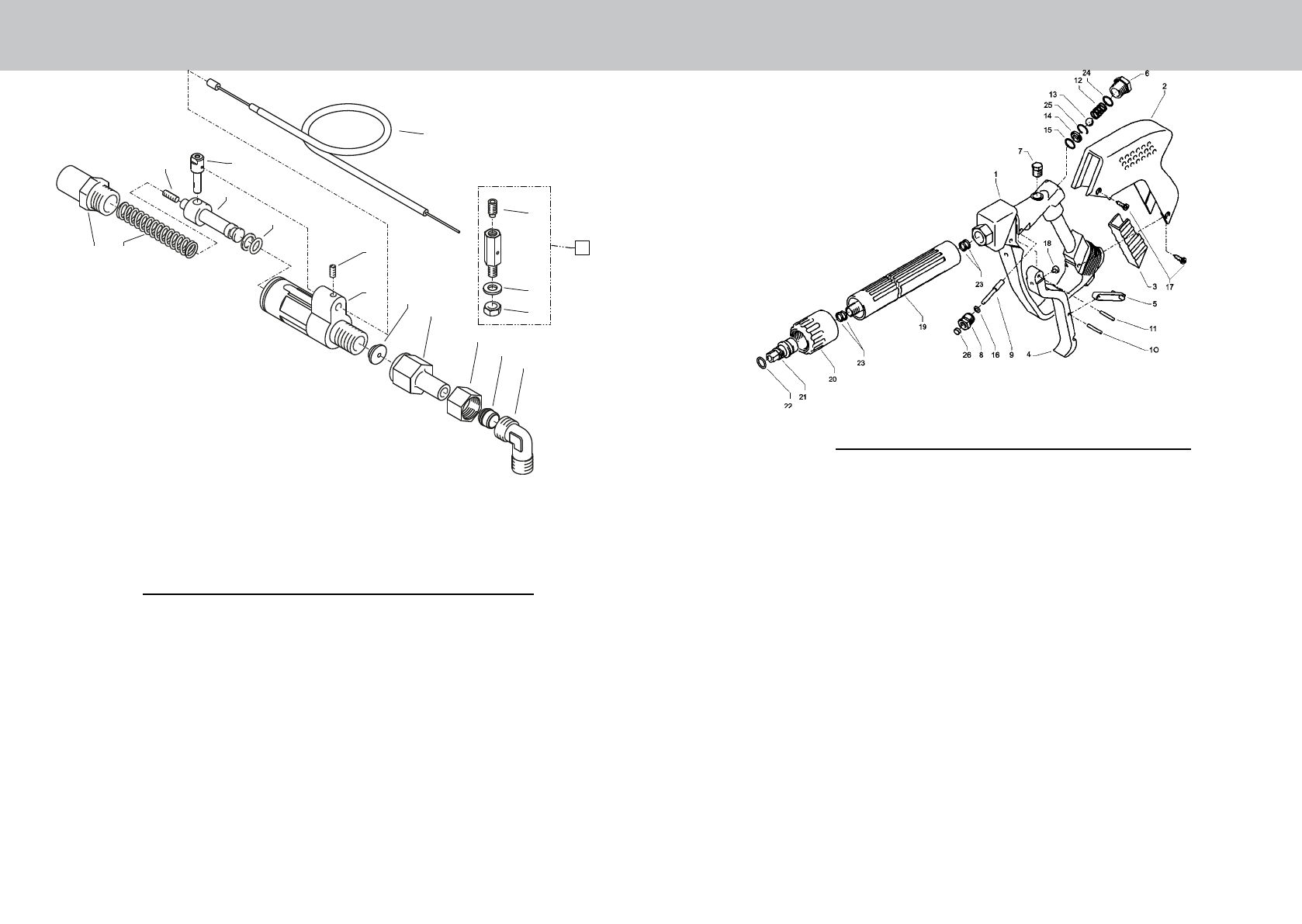

Спецификация запасных частей
Profi-Jet B 16/220; B16/250; B20/200
Pегулированием чисел оборотов
Starlet II (Cтapлeт II) - Пистолет
Поз. Обозначение
Шт. № для зак.
Спецификация запасных частей
Profi-Jet B
10/200; B 16/220; B20/200
Cтapлeт II
Cтapлeт - Пистолет
с удлинителем
12.320 2
Ремонтный комплект „Cтapлeт II“
12.299
состоящий из: 1 шт. поз.: 9,10,13,14,15
1
Ventilkörper mit Handgriff
1
12.294
2
Schutzhülse
1
12.295
3
Abdeckschutz
1
12.296
4
Abzugshebel grau
1
12.298 3
5
Sicherungshebel
1
12.149
6
Abschlussschraube M 16 x 1
1
12.247
7
Stopfen
1
12.287
8
Gewindeführungshülse 3mm R1/4“ AG 1
12.250 1
9
Aufsteuerbolzen abgesetzt 3mm
1
12.284 1
10
Stift
1
12.148
11
Lagernadel
1
12.253
12
Edelstahlfeder
1
12.246
13
Edelstahlkugel
1
12.245
14
Edelstahlsitz
1
14.118
15
O-Ring 11 x 1,44
1
12.256
16
O-Ring 2,84 x 2,62
1
12.136 1
17
Blechschraube 3,9 x 8,5
4
41.079
18
Druckstück
1
12.252
19
Rohr kunststoffumspritzt
1
15.004 5
bds. R 1/4“ AG
20
Überwurfmutter ST30 M 22 x 1,5 IG
1
13.276 1
21
Außen-Sechskant-Nippel R 1/4“ IG
1
13.277 1
22
O-Ring 9,3 x 2,4
1
13.273
23
Aluminium-Dichtring
4
13.275
24
O-Ring 15 x 1,5
1
12.129 1
25
Sicherungsring
1
13.147
26
Gleitbüchse 3mm
1
12.289 1
1
Grundteil
1
42.581
2
Druckhülse
1
42.584
4
Steuerkolben
1
42.582
5
Querbolzen
1
42.583
6
Druckfeder 2,0 x 9,5 x 70
1
42.587
7
Gewindestift M4 x 6 DIN 913-A2
2
42.592
8
Parbaks 7 mm
1
15.013
9
Bowdenzug
1
42.586
10
Unterlegscheibe 6,4 DIN 125
1
50.189
11
Sechskantmutter M6
1
14.152 1
12
Anschlussmuffe Drehzahlregulierung
1
42.585
13
Überwurfmutter
1
40.075
14
Klemmhülse
1
40.074
15
Winkelverschraubung 3/8“x 12l
1
44.092
16
Drosselscheibe
1
42.589
17
Gewindestift M 6 x 12 DIN915
1
42.590
18
Klemmbolzen
1
42.591 1
Drehzahlregulierung kpl.
1
42.580
48
49
2
6
7
1
12
7
13
15
16
10
17
11
9
4
8
5
18
14
