1
Ventilgehäuse
1 42.163 3
2
Ventilstopfen
5 41.714
2.1
Ventilstopfen mit R1/4“ IG
1 42.102
3
Dichtstopfen M 10 x 1
1 43.043
4
Ventile (grün) für APG-Pumpe
6 41.715 1
5
O-Ring 16 x 2
8 13.150
6
O-Ring 15 x 2
6 41.716
7
Dichtstopfen R 1/4“ mit Bund
1 42.103
8
Ausgangsteil M22x1,5
1 40.522 1
9
Dichtstopfen M 8 x 1
2 13.158
10
O-Ring 18 x 2
1 40.016
11
Aluminium - Dichtring
1 13.275
12
Stopfen 1/4“ AG mit ISK
1 13.387
13
O-Ring 11 x 1,5
1 12.256
14
Edelstahlsitz Ø 7
1 14.118
15
Sprengring
1 13.147
16
Edelstahlkugel Ø10
1 12.122
17
Rückschlagfeder „K“
1 14.120 1
27
Stützring rot 15mm
3 42.913
28
Manschette weich 15mm
3 42.902
28.1 Manschette Gewebe 15mm
3 42.902 1
29
Backring 15 x 24
6 42.903
30
O-Ring 28,3 x 1,78
3 40.026
31
Leckagering 15 mm
3 42.905
32
Zwischenring 15 mm
3 42.904 1
33
Verschlussstopfen R3/8“
1 14.113
34
Kupferring 17 x 22 x 1,5
1 40.019
42
Usit-Ring
1 42.104
43
Innensechskantschraube M 8 x 30
2 41.036 3
44
Innensechskantschraube M 8 x 55
2 41.017 2
46
Sauganschluss
1 41.016
47
Wasserfilter
1 41.046 1
49
Steckkupplung
1 41.047 4
Корпус клапана
Поз. Обозначение
Шт. № для зак.

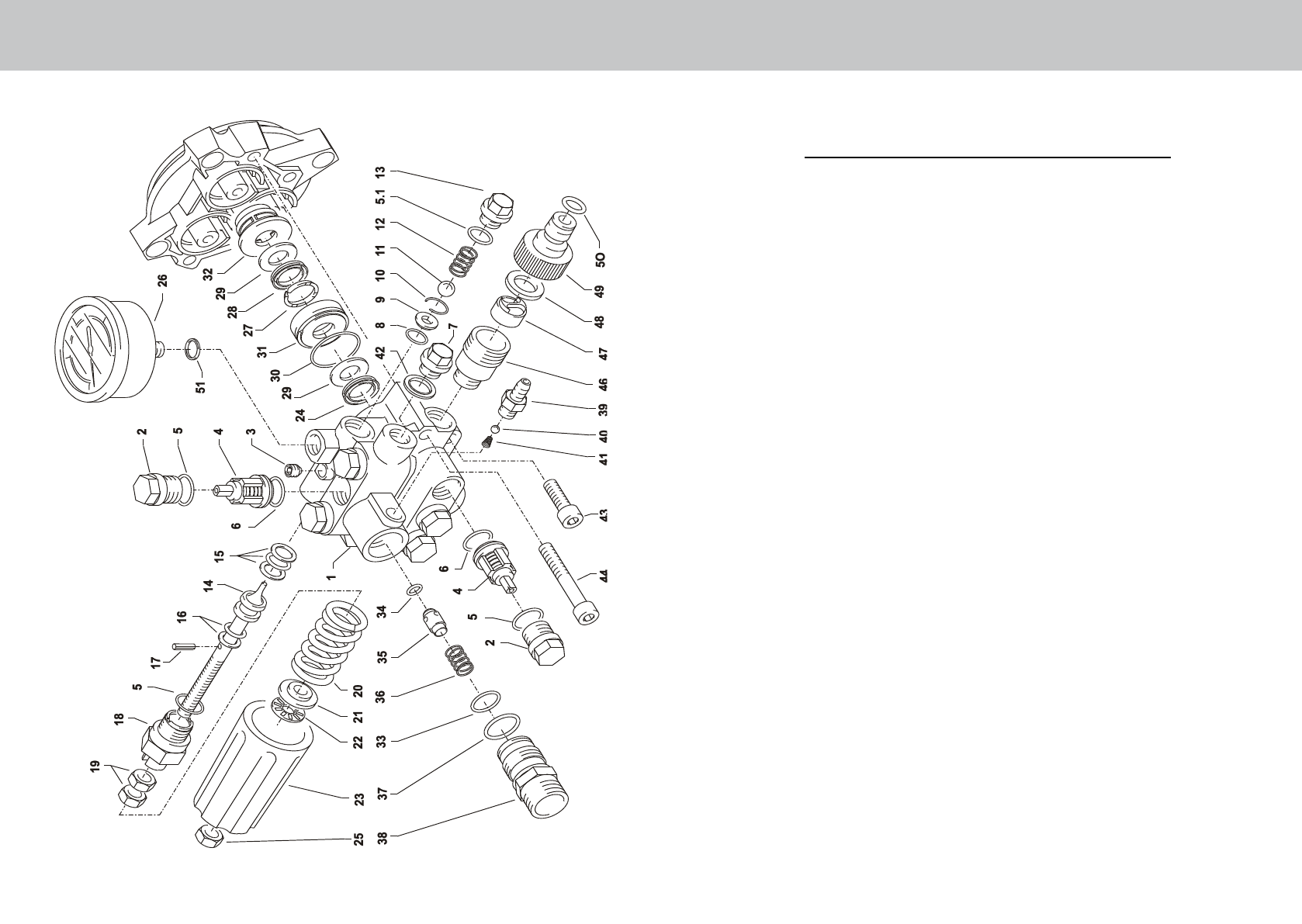

Спецификация запасных частей
Profi-Jet B 10 / 200
Корпус клапана APG для диаметра плунжера 15 мм
Kränzle B 10/200
24
25
Ремонтный комплект клапанов
для APG-насоса
41.748 1
состоящий из: 6 шт. поз. 4; 6 шт. поз. 5; 6 шт. поз. 6
Ремонтный комплект манжет, 15 мм
42.911
состоящий из: 3 шт. поз. 24; 3 шт. поз. 27;
3 шт. поз. 28; 6 шт. поз. 29; 6 шт. поз. 30
Корпус клапана комплект
42.912
комплектный, со встроенным ULH и
реле давления
Управляющий поршень,
комплектный, с маховичком
43.444
