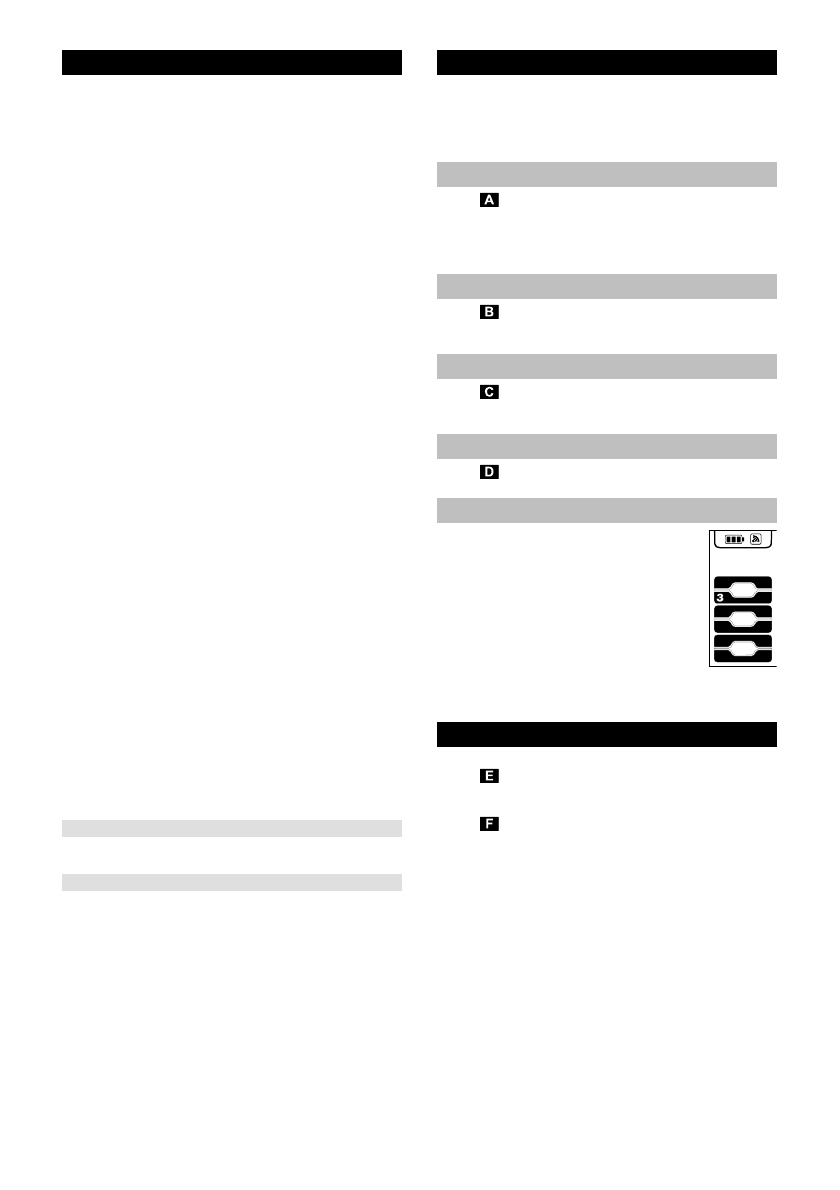

Karcher K 5 Premium Full Control Plus 1.324-630 - Инструкция по эксплуатации - Страница 24

– 6

Il volume di fornitura dell'apparecchio (in funzione del
modello) è riportato sulla confezione. Le presenti istru-
zioni per l'uso descrivono tutte le opzioni possibili.

Per le figure vedi lato pieghevole 4

1

Giunto per collegamento dell'acqua

2

Collegamento dell'acqua con filtro montato

3

Tubo flessibile alta pressione

4

Guida per tubo flessibile

5

Custodia per lancia

6

Custodia / posizione di parcheggio per lancia idro-
pulitrice

7

Attacco per detergente Plug 'n' Clean

8

Maniglia di trasporto

9

Maniglia per trasporto, estraibile

10 Avvolgitubo per alta pressione
11 Manovella per avvolgitubo
12 Interruttore dell'apparecchio „0/OFF“ / „I/ON“
13 Cavo di allacciamento alla rete con connettore
14 Vano accessori
15 Gancio per fissaggio rete
16 Rete per vano porta-accessori
17 Ruota trasporto
18 Base con manico
19 Full Control lancia idropulitrice
20 Alloggiamento batterie
21 Chiusura alloggiamento batterie
22 Display LCD
23 Stato batteria (vuota, quasi vuota, media, piena)
24 Stato potenza segnale (4 livelli)
25 Suggerimento tipo di getto (piatto / detergente / fre-

sa sporco)

26 Campo d'applicazione (1 - SOFT / 2 - MEDIUM /

3 - HARD ciascuno con 2 livelli di pressione)

27 Livello detergente (1 / 2 / 3)
28 Regolazione della pressione + / -
29 Dispositivo di blocco lancia idropulitrice
30 Tasto per scollegare il tubo flessibile di alta pres-

sione dalla lancia idropulitrice

31 Lancia 3-in-1 multi-jet (con 3 tipi di getto)
32 Ugello per detergente (3 livelli di dosaggio) - per il

dosaggio di detergenti

33 Ugello per getto piatto (3 campi d'applicazione, cia-

scuno con 2 livelli di pressione) - Per le più comuni
attività di pulizia.

34 Fresa sporco (1 campo d'applicazione con 2 livelli

di pressione) - per lo sporco ostinato.

Per le figure vedi lato pieghevole 3

Prima della messa in funzione montare i componenti
singoli dell'apparecchio.
Sono necessarie le viti comprese in dotazione ed un
cacciavite con intaglio a croce PH 2.

Figura



Infilare la base.



Inserire nei fori fino all'arresto i tasselli compresi
nella fornitura.



Fissare la base con le viti in dotazione.

Figura



Aggancio della custodia per la lancia.



Fissaggio della custodia per la lancia con due viti.

Figura



Infilare il manico di trasporto.



Fissare il manico di trasporto con due viti.

Figura



Agganciare la rete al gancio illustrato nella figura.

Prima della

prima

 messa in funzione, la pi-

stola ad alta pressione deve essere accop-
piata con il pulitore ad alta pressione.



Inserire la spina in una presa elettrica.



Immediatamente dopo, premere con-
temporaneamente i tasti + e - sulla pi-
stola ad alta pressione.



Tenere premuti i tasti fino a che il sim-
bolo della potenza del segnale non
lampeggia completamente.
In caso di accoppiamento riuscito, tutti e 6 i livelli di
pressione sono visualizzati nel display.



Posizionare l'apparecchio su una superficie piana.

Figura



Infilare il tubo flessibile d’alta pressione da dietro
attraverso la guida per tubo flessibile.

Figura



Introdurre il tubo d’alta pressione nella lancia idro-
pulitrice, finché questo si aggancia udibilmente.

Avviso:

 Verificare la corretta posizione del nipplo

di raccordo.
Accertarsi del corretto aggancio tirando il tubo fles-
sibile di alta pressione.



Svolgere completamente il tubo flessibile di alta
pressione dall'avvolgitubo.



Inserire la spina in una presa elettrica.

Descrizione dell’apparecchio

* Opzionale

35 Bottiglia di detergente Plug 'n' Clean con tappo di

chiusura

** Aggiuntivamente necessario

36 Tubo flessibile per l'acqua rafforzato di tessuto con

giunto commerciale.

– Diametro minimo 1/2 pollice (13 mm)
– Lunghezza minima 7,5 m

Montaggio

Montaggio base

Montaggio della custodia per la lancia

Montare la maniglia per il trasporto

Collocazione della rete al vano porta-oggetti

Accoppiamento per pistola ad alta pressione

Messa in funzione
