Калибр Руководство по эксплуатации

www.kalibrcompany.ru

  9

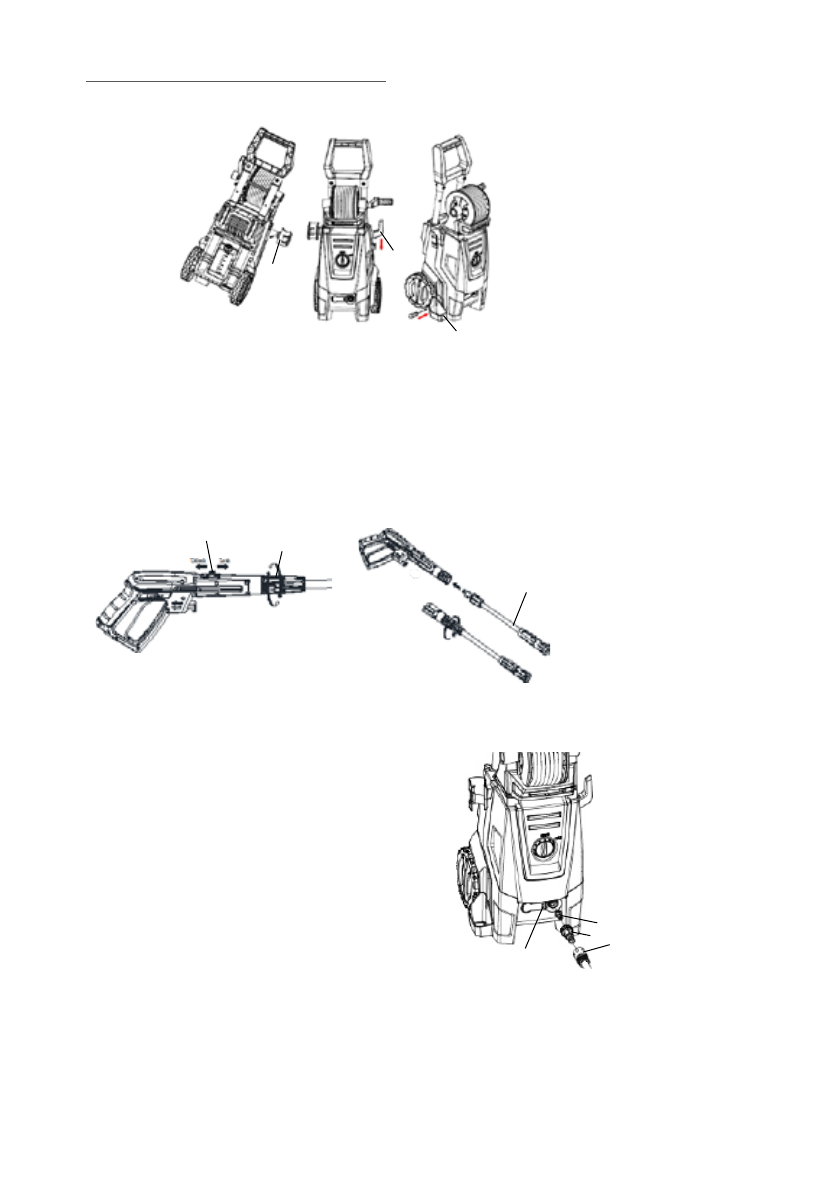

7.1.2 Установка насадки-распылителя в пистолет (рис.3):

- разблокировать зажимную втулку пистолета (рис3 поз.2), сдвинув ползунок

фиксатора (рис.3 поз.1) на себя (положение – «Unlock»);

- вставить насадку-распылитель (рис.3 поз.3) в пистолет;

- зажать насадку повернув втулку по стрелке;

- заблокировать втулку, сдвинув ползунок от себя (положение – «Lock»)

7.1.3 Подключение шланга высокого давления к выходному штуцеру (рис.4):

-  вставить  фильтр  (рис.4  поз.3)  в

выходной штуцер (рис.4 поз.2);

- закрепить разъём шланга (рис.4

поз.1)  на  выходной  штуцер  (рис.4

поз.2);

-  зафиксировать  шланг  кнопкой

фиксатора (рис.4 поз.4).

7.1.4 Подключение шланга высо

-

кого давления к пистолету рис.5:

Подключите шланг высокого дав

-

ления  к  пистолету,  как  показано  на

рис.5.

7.1.5 Подключение водопроводного шланга рис.6:

- снять пластиковую заглушку с входного патрубка (рис.6 поз.4);

- прикрутить входной штуцер (рис.6 поз.2) с фильтром (рис.6 поз.3) к вход

-

ному патрубку;

1

2

3

1

 – ползунок фиксатора;

2

 – втулка зажимная;

3

 – насадка-распылитель.

рис.3

3

1

2

1

 – держатель пистолета;

2

 – крюк подвески кабеля;

3

 – подставка.

рис.2

1

1

 – быстрозажимной

разъём;

2

 – штуцер выходной;

3

 – фильтр;

4

 – кнопка фиксатора.

3

2

4

рис.4
